        Viti di arresto in acciaio, classe di resistenza 10.9.

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio.
Classe di resistenza 10.9.Versione:Vite di arresto brunita.
Dado zincato.Nota:Vite di arresto dimensione M3 disponibile solo nella classe di resistenza 8.8.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03087 Viti di arresto in acciaio, classe di resistenza 10.9.

135 kB

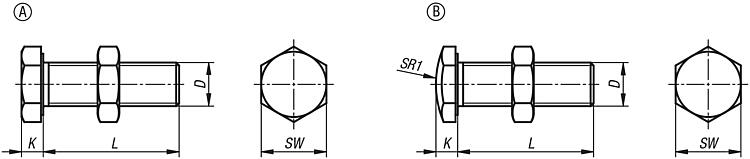

Disegni (sintesi completa)

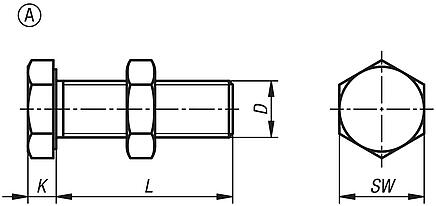

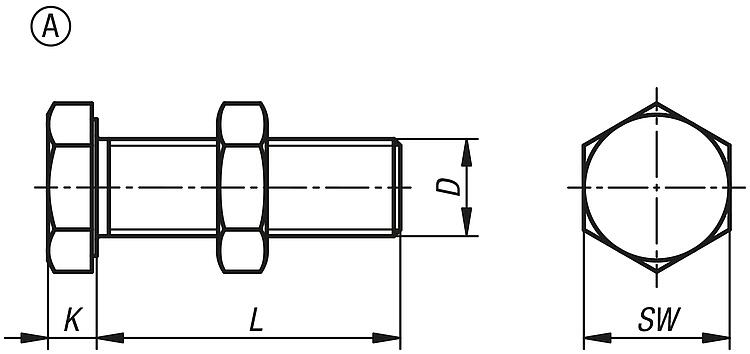

Viti di arresto in acciaio, classe di resistenza 10.9., con testa piana

Maggiori informazioni

Disegni

Viti di arresto in acciaio, classe di resistenza 10.9., con testa piana

Selezione/filtro articoli

N. ordine	Forma	D	L	K	SW
03087-10316	A	M3	16	2	5,5
03087-10325	A	M3	25	2	5,5
03087-10416	A	M4	16	2,5	7
03087-10425	A	M4	25	2,5	7
03087-10435	A	M4	35	2,5	7
03087-10516	A	M5	16	3,5	8
03087-10525	A	M5	25	3,5	8
03087-10535	A	M5	35	3,5	8
03087-10625	A	M6	25	3,8	10
03087-10635	A	M6	35	3,8	10
03087-10640	A	M6	40	3,8	10
03087-10812	A	M8	12	5	13
03087-10816	A	M8	16	5	13
03087-10820	A	M8	20	5	13
03087-10825	A	M8	25	5	13
03087-10830	A	M8	30	5	13
03087-10835	A	M8	35	5	13
03087-10840	A	M8	40	5	13
03087-10845	A	M8	45	5	13
03087-10850	A	M8	50	5	13
03087-10855	A	M8	55	5	13
03087-10865	A	M8	65	5	13
03087-10870	A	M8	70	5	13
03087-10885	A	M8	85	5	13
03087-11035	A	M10	35	6	17
03087-11040	A	M10	40	6	17
03087-11050	A	M10	50	6	17
03087-11060	A	M10	60	6	17
03087-11240	A	M12	40	7	19
03087-11260	A	M12	60	7	19
03087-11270	A	M12	70	7	19
03087-11650	A	M16	50	9,5	24
03087-11660	A	M16	60	9,5	24
03087-11670	A	M16	70	9,5	24

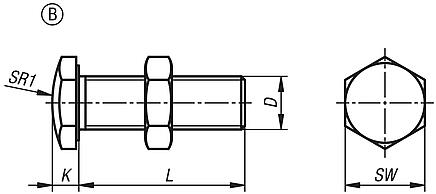

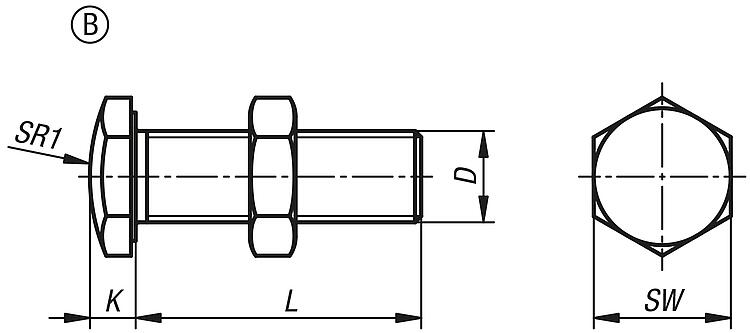

Viti di arresto in acciaio, classe di resistenza 10.9., con testa arrotondata

Maggiori informazioni

Disegni

Viti di arresto in acciaio, classe di resistenza 10.9., con testa arrotondata

Selezione/filtro articoli

N. ordine	Forma	D	L	K	SW	SR1
03087-20316	B	M3	16	2	5,5	10
03087-20325	B	M3	25	2	5,5	10
03087-20416	B	M4	16	2,5	7	10
03087-20425	B	M4	25	2,5	7	10
03087-20435	B	M4	35	2,5	7	10
03087-20516	B	M5	16	3,5	8	12
03087-20525	B	M5	25	3,5	8	12
03087-20535	B	M5	35	3,5	8	12
03087-20625	B	M6	25	3,8	10	15
03087-20635	B	M6	35	3,8	10	15
03087-20640	B	M6	40	3,8	10	15
03087-20812	B	M8	12	5	13	20
03087-20816	B	M8	16	5	13	20
03087-20820	B	M8	20	5	13	20
03087-20825	B	M8	25	5	13	20
03087-20830	B	M8	30	5	13	20
03087-20835	B	M8	35	5	13	20
03087-20840	B	M8	40	5	13	20
03087-20845	B	M8	45	5	13	20
03087-20850	B	M8	50	5	13	20
03087-20855	B	M8	55	5	13	20
03087-20865	B	M8	65	5	13	20
03087-20870	B	M8	70	5	13	20
03087-20885	B	M8	85	5	13	20
03087-21035	B	M10	35	6	17	30
03087-21040	B	M10	40	6	17	30
03087-21050	B	M10	50	6	17	30
03087-21060	B	M10	60	6	17	30
03087-21240	B	M12	40	7	19	30
03087-21260	B	M12	60	7	19	30
03087-21270	B	M12	70	7	19	30
03087-21650	B	M16	50	9,5	24	35
03087-21660	B	M16	60	9,5	24	35
03087-21670	B	M16	70	9,5	24	35
