02070Piedini per attrezzature con filettatura interna |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.
Superfici di appoggio cementate.Nota:I piedini per attrezzature sono usati per sostenere pezzi e attrezzature non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.Nota disegno:Forma A: superficie piana temprata
Forma B: superficie piana liscia e temprata
Forma C: superficie sferica temprata
Forma D: superficie zigrinata trattata termicamente DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

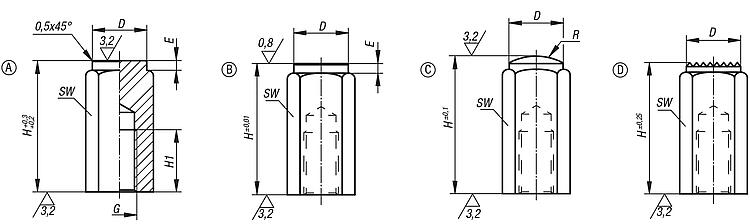

Disegni (sintesi completa) |

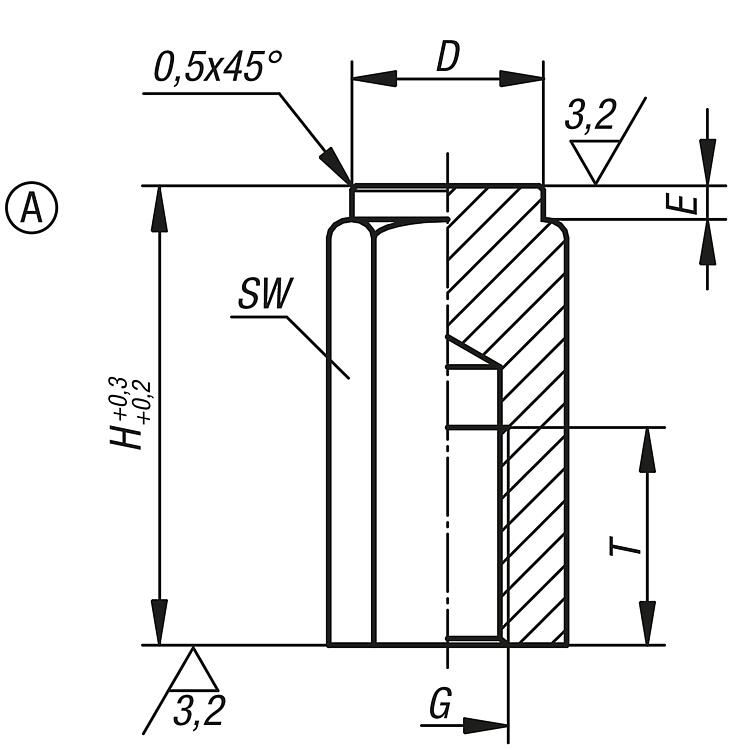

Piedini per attrezzature con filettatura interna, forma A superficie piana temprata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | E | G | H | T | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02070-106X20 | A | 9,5 | 2 | M6 | 20 | 12 | 10 |  | | 0,00 € | | | 02070-106X40 | A | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 0,00 € | | | 02070-110X32 | A | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 0,00 € | | | 02070-110X63 | A | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 0,00 € | | | 02070-112X32 | A | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 0,00 € | | | 02070-112X63 | A | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 0,00 € | | | 02070-116X50 | A | 23 | 4 | M16 | 50 | 24 | 24 | | | 0,00 € | | | 02070-116X100 | A | 23 | 4 | M16 | 100 | 24 | 24 | | | 0,00 € | |
|

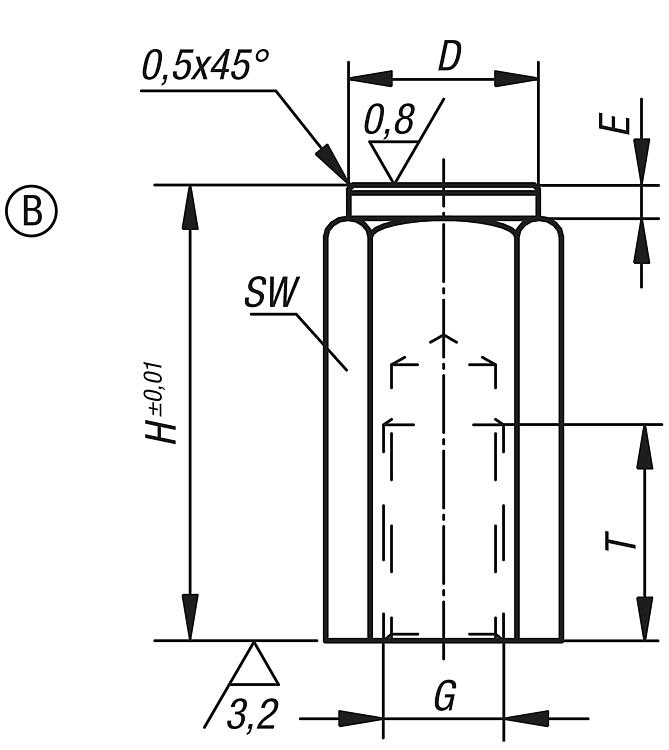

Piedini per attrezzature con filettatura interna, forma B superficie piana rettificata e temprata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | E | G | H | T | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02070-206X20 | B | 9,5 | 2 | M6 | 20 | 12 | 10 | | | 0,00 € | | | 02070-206X40 | B | 9,5 | 2 | M6 | 40 | 12 | 10 | | | 0,00 € | | | 02070-210X32 | B | 16,5 | 3 | M10 | 32 | 18 | 17 | | | 0,00 € | | | 02070-210X63 | B | 16,5 | 3 | M10 | 63 | 18 | 17 | | | 0,00 € | | | 02070-212X32 | B | 18,5 | 3 | M12 | 32 | 18 | 19 | | | 0,00 € | | | 02070-212X63 | B | 18,5 | 3 | M12 | 63 | 18 | 19 | | | 0,00 € | | | 02070-216X50 | B | 23 | 4 | M16 | 50 | 24 | 24 | | | 0,00 € | | | 02070-216X100 | B | 23 | 4 | M16 | 100 | 24 | 24 | | | 0,00 € | |
|

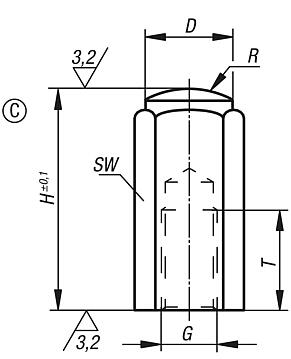

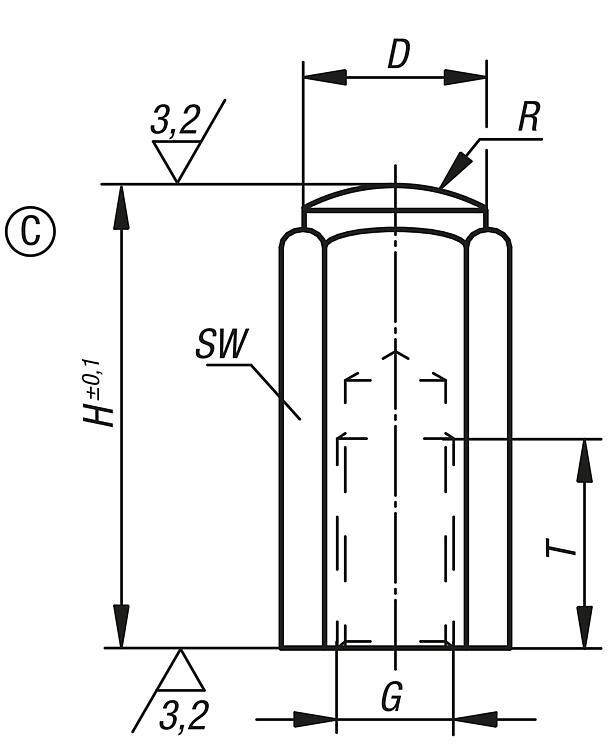

Piedini per attrezzature con filettatura interna, forma C superficie sferica temprata |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | G | H | R | T | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02070-306X20 | C | 9,5 | M6 | 20 | 15 | 12 | 10 | | | 0,00 € | | | 02070-306X40 | C | 9,5 | M6 | 40 | 15 | 12 | 10 | | | 0,00 € | | | 02070-310X32 | C | 16,5 | M10 | 32 | 30 | 18 | 17 | | | 0,00 € | | | 02070-310X63 | C | 16,5 | M10 | 63 | 30 | 18 | 17 | | | 0,00 € | | | 02070-312X32 | C | 18,5 | M12 | 32 | 35 | 18 | 19 | | | 0,00 € | | | 02070-312X63 | C | 18,5 | M12 | 63 | 35 | 18 | 19 | | | 0,00 € | | | 02070-316X50 | C | 23 | M16 | 50 | 40 | 24 | 24 | | | 0,00 € | | | 02070-316X100 | C | 23 | M16 | 100 | 40 | 24 | 24 | | | 0,00 € | |
|

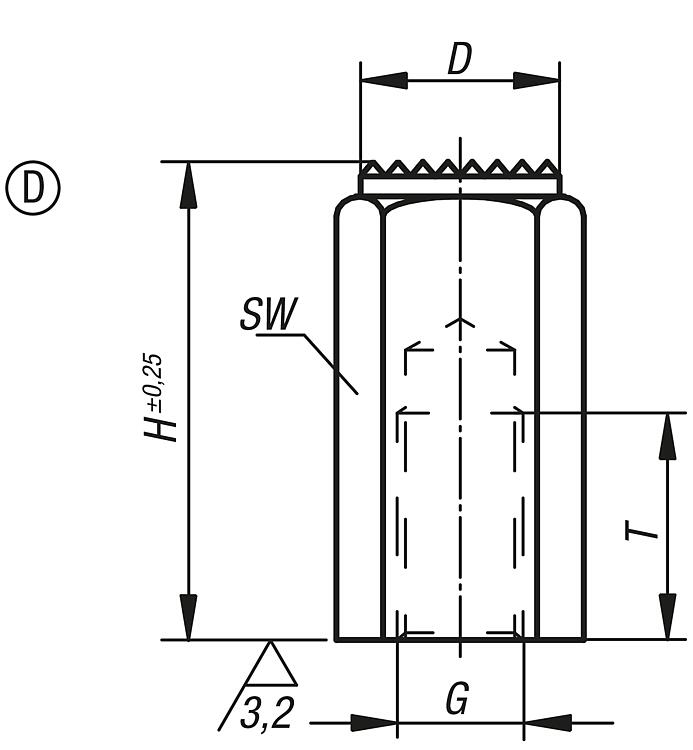

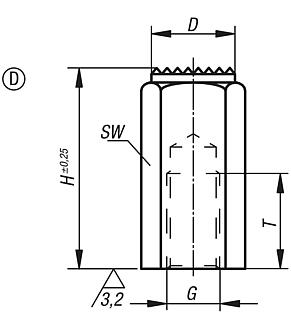

Piedini per attrezzature con filettatura interna, forma D superficie zigrinata trattata termicamente |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | G | H | T | SW | CAD | Acc. | Prezzo | Ordinare |
|---|
| 02070-406X20 | D | 9,5 | M6 | 20 | 12 | 10 | | | 0,00 € | | | 02070-406X40 | D | 9,5 | M6 | 40 | 12 | 10 | | | 0,00 € | | | 02070-410X32 | D | 16,5 | M10 | 32 | 18 | 17 | | | 0,00 € | | | 02070-410X63 | D | 16,5 | M10 | 63 | 18 | 17 | | | 0,00 € | | | 02070-412X32 | D | 18,5 | M12 | 32 | 18 | 19 | | | 0,00 € | | | 02070-412X63 | D | 18,5 | M12 | 63 | 18 | 19 | | | 0,00 € | | | 02070-416X50 | D | 23 | M16 | 50 | 24 | 24 | | | 0,00 € | | | 02070-416X100 | D | 23 | M16 | 100 | 24 | 24 | | | 0,00 € | |
|
