        Perno d'appoggio in acciaio, bonificato e brunito

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.Nota:I perni d'appoggio servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.
Nella filettatura D è possibile avvitare o incollare perni filettati o viti prigioniere. Un modo semplice per creare un appoggio con filettatura esterna.Nota disegno:

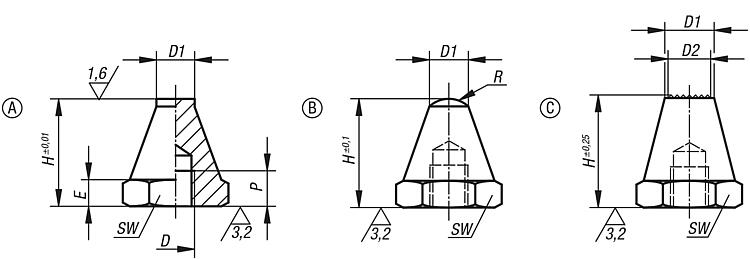

Forma A: superficie piana
Forma B: superficie sferica
Forma C: superficie zigrinata

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02028 Perno d'appoggio in acciaio, bonificato e brunito

157 kB

Disegni (sintesi completa)

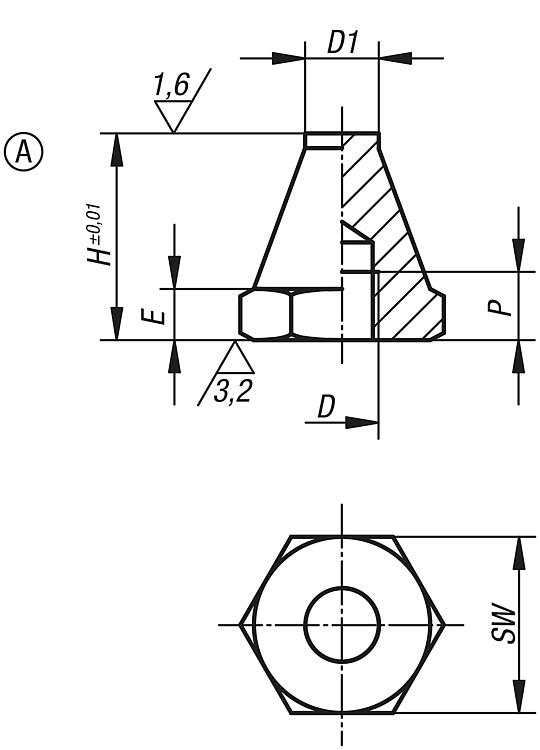

Perno d'appoggio in acciaio, forma A superficie piana

Maggiori informazioni

Disegni

Perno d'appoggio in acciaio, forma A superficie piana

Selezione/filtro articoli

N. ordine	Forma	D	D1	E	H	P	SW
02028-106012	A	M6	6	3	12,5	4	11
02028-106025	A	M6	6	3	25	7	11
02028-108015	A	M8	8	4	15	6	13
02028-108030	A	M8	8	4	30	9	13
02028-110020	A	M10	10	5	20	9	17
02028-110040	A	M10	10	5	40	13	17
02028-112025	A	M12	12	6	25	11	19
02028-112050	A	M12	12	6	50	16	19
02028-116030	A	M16	16	8	30	12	24
02028-116060	A	M16	16	8	60	20	24

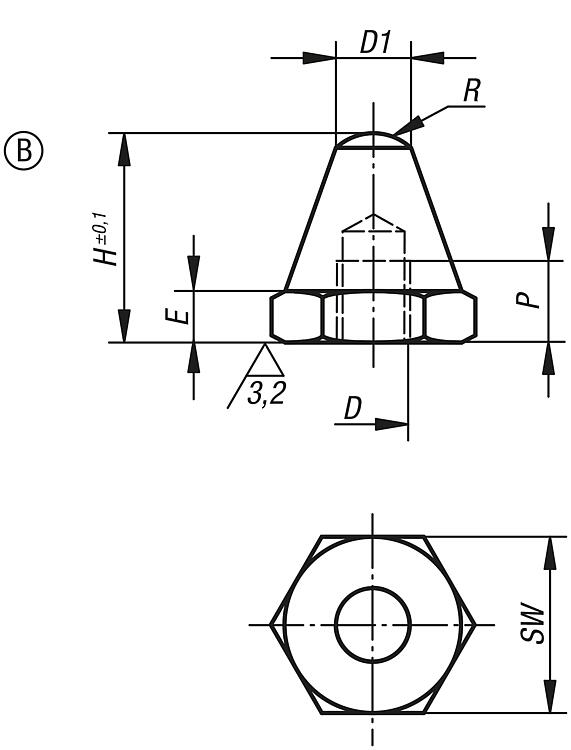

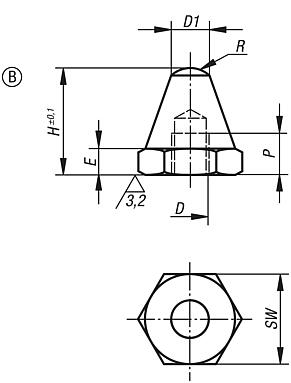

Perno d'appoggio in acciaio, forma B superficie sferica

Maggiori informazioni

Disegni

Perno d'appoggio in acciaio, forma B superficie sferica

Selezione/filtro articoli

N. ordine	Forma	D	D1	E	H	P	R	SW
02028-206012	B	M6	6	3	12,5	4	5	11
02028-206025	B	M6	6	3	25	7	5	11
02028-208015	B	M8	8	4	15	6	8,5	13
02028-208030	B	M8	8	4	30	9	8,5	13
02028-210020	B	M10	10	5	20	9	9	17
02028-210040	B	M10	10	5	40	13	9	17
02028-212025	B	M12	12	6	25	11	12,75	19
02028-212050	B	M12	12	6	50	16	12,75	19
02028-216030	B	M16	16	8	30	12	17	24
02028-216060	B	M16	16	8	60	20	17	24

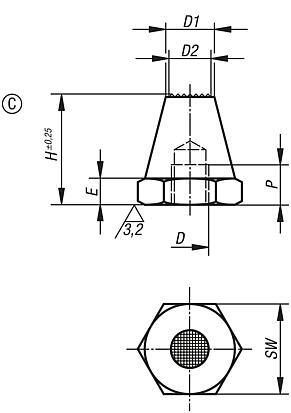

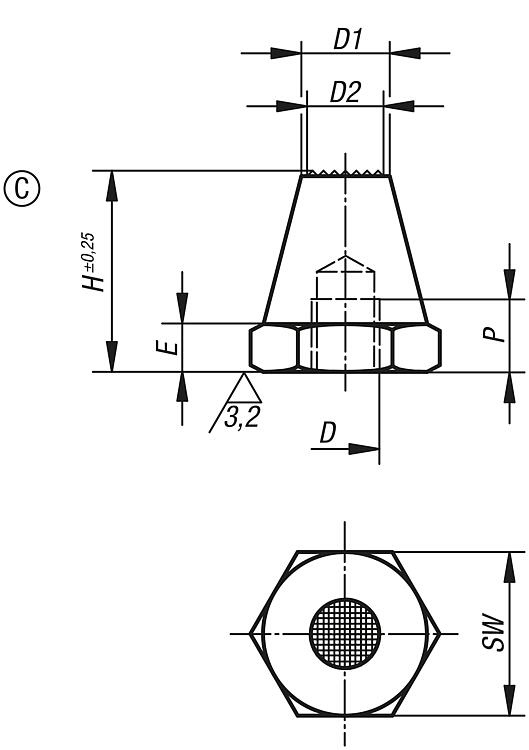

Perno d'appoggio in acciaio, forma C superficie zigrinata

Maggiori informazioni

Disegni

Perno d'appoggio in acciaio, forma C superficie zigrinata

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	E	H	P	SW
02028-306012	C	M6	6	5	3	12,5	4	11
02028-306025	C	M6	6	5	3	25	7	11
02028-308015	C	M8	8	6	4	15	6	13
02028-308030	C	M8	8	6	4	30	9	13
02028-310020	C	M10	10	8	5	20	9	17
02028-310040	C	M10	10	8	5	40	13	17
02028-312025	C	M12	12	9,5	6	25	11	19
02028-312050	C	M12	12	9,5	6	50	16	19
02028-316030	C	M16	16	13	8	30	12	24
02028-316060	C	M16	16	13	8	60	20	24
