        Piedini per attrezzature con filettatura interna

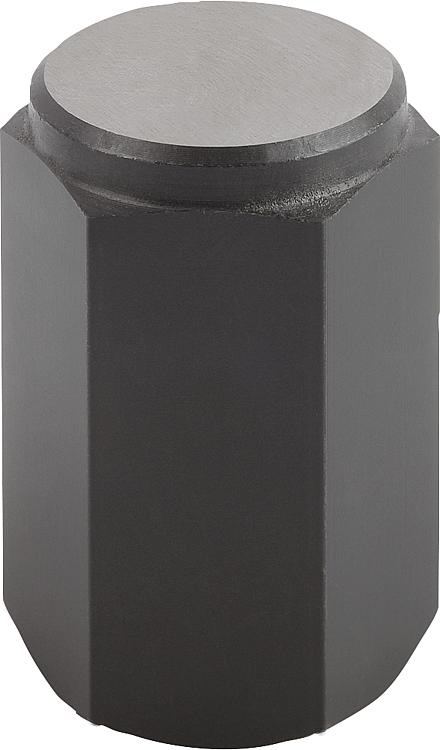

        Piedini per attrezzature con filettatura interna, forma B superficie piana rettificata e temprata

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.
Superfici di appoggio cementate.Nota:I piedini per attrezzature sono usati per sostenere pezzi e attrezzature non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02070_B Piedini per attrezzature con filettatura interna, forma B superficie piana rettificata e temprata

144 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	D	E	G	H	T	SW
02070-206X20	B	9,5	2	M6	20	12	10
02070-206X40	B	9,5	2	M6	40	12	10
02070-210X32	B	16,5	3	M10	32	18	17
02070-210X63	B	16,5	3	M10	63	18	17
02070-212X32	B	18,5	3	M12	32	18	19
02070-212X63	B	18,5	3	M12	63	18	19
02070-216X50	B	23	4	M16	50	24	24
02070-216X100	B	23	4	M16	100	24	24
