        Piedini di posizionamento

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Corpo in acciaio da bonifica.Versione:Corpo trattato termicamente e brunito.

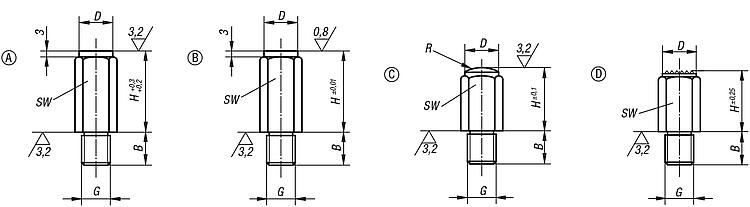

Superfici di appoggio cementate.Nota:I piedini di posizionamento servono per sostenere i pezzi non lavorati e lavorati. Inoltre, fungono da battute e pressori nella fabbricazione di utensili e di attrezzature.Nota disegno:

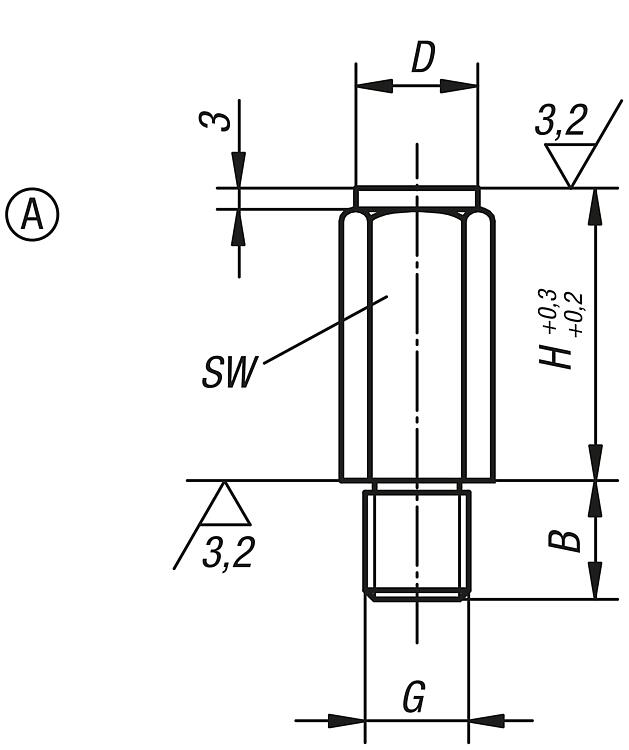

Forma A: superficie piana temprata
Forma B: superficie piana liscia e temprata

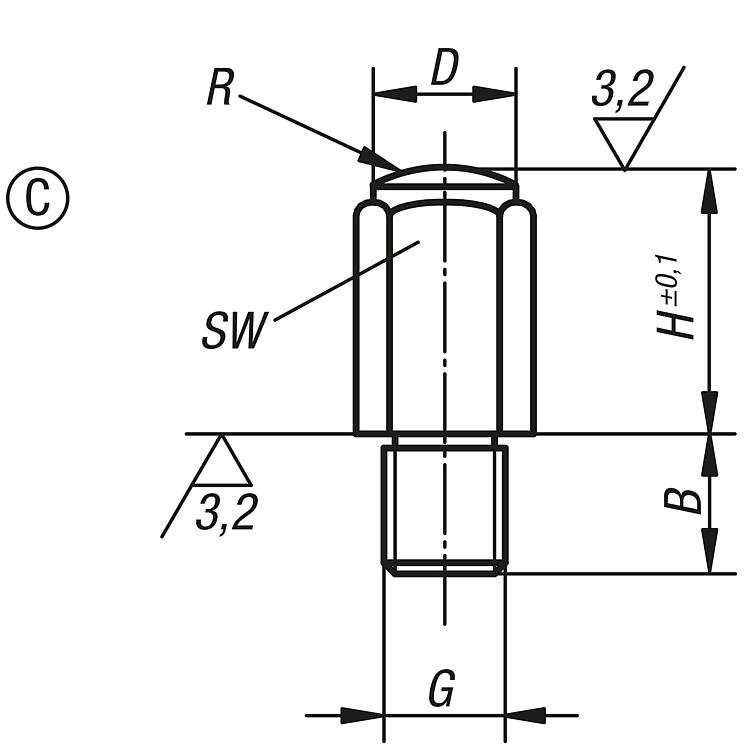

Forma C: superficie sferica temprata

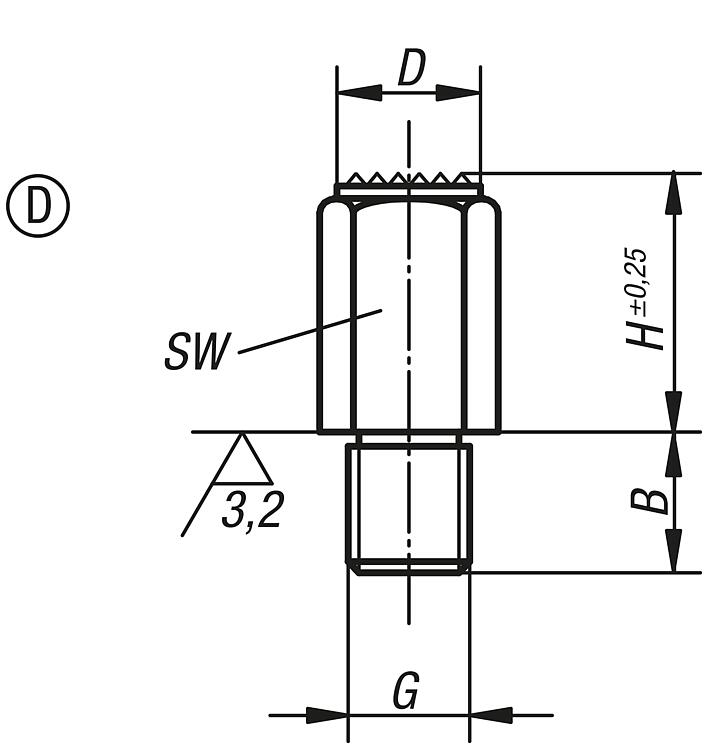

Forma D: superficie zigrinata trattata termicamente

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02041 Piedini di posizionamento

191 kB

Disegni (sintesi completa)

Piedini di posizionamento, forma A superficie piana temprata

Maggiori informazioni

Disegni

Piedini di posizionamento, forma A superficie piana temprata

Selezione/filtro articoli

N. ordine	Forma	B	D	G	H	SW
02041-106010	A	11	10	M6	10	10
02041-106020	A	11	10	M6	20	10
02041-108010	A	13	13	M8	10	13
02041-108015	A	13	13	M8	15	13
02041-108030	A	13	13	M8	30	13
02041-110010	A	16	17	M10	10	17
02041-110020	A	16	17	M10	20	17
02041-110040	A	16	17	M10	40	17
02041-112010	A	20	19	M12	10	19
02041-112025	A	20	19	M12	25	19
02041-112050	A	20	19	M12	50	19
02041-116015	A	24	27	M16	15	27
02041-116030	A	24	27	M16	30	27
02041-116060	A	24	27	M16	60	27
02041-120040	A	29	32	M20	40	32
02041-120080	A	29	32	M20	80	32

Piedini di posizionamento, forma B superficie piana rettificata e temprata

Maggiori informazioni

Disegni

Piedini di posizionamento, forma B superficie piana rettificata e temprata

Selezione/filtro articoli

N. ordine	Forma	B	D	G	H	SW
02041-206010	B	11	10	M6	10	10
02041-206020	B	11	10	M6	20	10
02041-208010	B	13	13	M8	10	13
02041-208015	B	13	13	M8	15	13
02041-208030	B	13	13	M8	30	13
02041-210010	B	16	17	M10	10	17
02041-210020	B	16	17	M10	20	17
02041-210040	B	16	17	M10	40	17
02041-212010	B	20	19	M12	10	19
02041-212025	B	20	19	M12	25	19
02041-212050	B	20	19	M12	50	19
02041-216015	B	24	27	M16	15	27
02041-216030	B	24	27	M16	30	27
02041-216060	B	24	27	M16	60	27
02041-220040	B	29	32	M20	40	32
02041-220080	B	29	32	M20	80	32

Piedini di posizionamento, forma C superficie sferica temprata

Maggiori informazioni

Disegni

Piedini di posizionamento, forma C superficie sferica temprata

Selezione/filtro articoli

N. ordine	Forma	B	D	G	H	R	SW
02041-306010	C	11	10	M6	10	15	10
02041-306020	C	11	10	M6	20	15	10
02041-308010	C	13	13	M8	10	20	13
02041-308015	C	13	13	M8	15	20	13
02041-308030	C	13	13	M8	30	20	13
02041-310010	C	16	17	M10	10	30	17
02041-310020	C	16	17	M10	20	30	17
02041-310040	C	16	17	M10	40	30	17
02041-312010	C	20	19	M12	10	40	19
02041-312025	C	20	19	M12	25	35	19
02041-312050	C	20	19	M12	50	35	19
02041-316015	C	24	27	M16	15	50	27
02041-316030	C	24	27	M16	30	50	27
02041-316060	C	24	27	M16	60	50	27
02041-320040	C	29	32	M20	40	60	32
02041-320080	C	29	32	M20	80	60	32

Piedini di posizionamento, forma D superficie zigrinata trattata termicamente

Maggiori informazioni

Disegni

Piedini di posizionamento, forma D superficie zigrinata trattata termicamente

Selezione/filtro articoli

N. ordine	Forma	B	D	G	H	SW
02041-406010	D	11	10	M6	10	10
02041-406020	D	11	10	M6	20	10
02041-408015	D	13	13	M8	15	13
02041-408030	D	13	13	M8	30	13
02041-410020	D	16	17	M10	20	17
02041-410040	D	16	17	M10	40	17
02041-412025	D	20	19	M12	25	19
02041-412050	D	20	19	M12	50	19
02041-416030	D	24	27	M16	30	27
02041-416060	D	24	27	M16	60	27
02041-420040	D	29	32	M20	40	32
02041-420080	D	29	32	M20	80	32
