        Pinza di traino

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento e camma in acciaio per utensili.
Maniglia in acciaio da bonifica.
Impugnatura sferica in resina termoindurente PF 31.Versione:Alloggiamento e camma temprati e bruniti.
Impugnatura brunita.
Impugnatura sferica nera.Nota:* Per lo spessore massimo del pezzo vedere bulloni di fissaggio 04400 (misura C).
** Forza manuale consentita per la maniglia.Accessori:Maniglie standard 06355.
Manopole avvitabili con limitazione di coppia 06357.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04400 Pinza di traino

216 kB

Curve di potenza pinza di traino/staffa girevole

79,8 kB

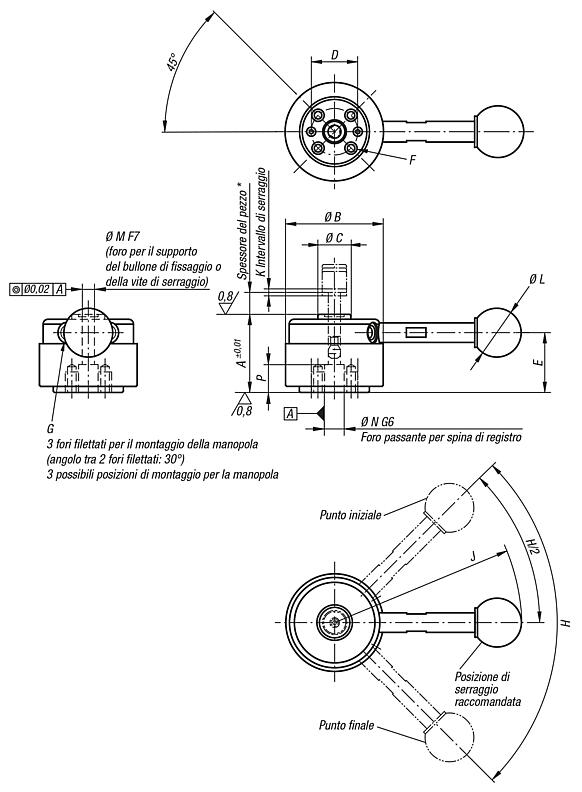

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Forza di bloccaggio N	Tolleranza consigliata per spessore pezzo	Forza manuale FH N	Forza di serraggio N	Prezzo
04400-324000	senza impugnatura	32	40	13,5	18	24,5	M4x8	M5	90°	-	1,5	-	5	8	10	900	±0,3*	150**	2000	252,09 €
04400-324001	con impugnatura	32	40	13,5	18	24,5	M4x8	M5	90°	76,5	1,5	20	5	8	10	900	±0,3*	150**	2000	267,55 €
04400-405000	senza impugnatura	40	50	18	25	30,7	M6x9	M6	110°	-	2	-	8	12	13	2500	±0,5*	200**	5500	280,62 €
04400-405001	con impugnatura	40	50	18	25	30,7	M6x9	M6	110°	111,5	2	25	8	12	13	2500	±0,5*	200**	5500	298,46 €
