        Table élévatrice

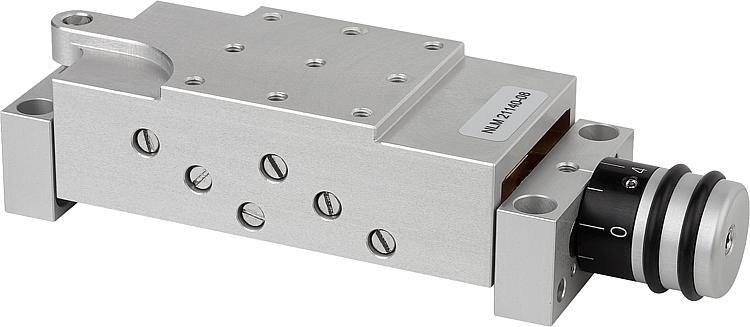

Description de l'article/illustrations du produit

DescriptionMatière :Table élévatrice, paliers supports et tête graduée : alliage d'aluminium anodisé.
Colonnes de guidage : Inox rectifié.
Vis : Inox, filetage roulé.
Guidage : paliers lisses, sans entretien.Finition :Jeu radial du guidage inférieur à 0,05 mm. Vis autobloquante, avec dispositif de serrage supplémentaire.Nota :Pour le positionnement en hauteur de composants et de modules de tous types (par ex. les butées, les capteurs, les détecteurs de fin de course, les tables, les caméras, des modules complets, etc.). La table élévatrice est réglable en hauteur manuellement en tournant la tête graduée. Une graduation de la tête correspond à un déplacement de 0,1 mm.

Grâce au principe de construction modulaire de la table élévatrice, celle-ci se combine aisément avec les accessoires de sa catégorie.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21140 Table élévatrice

301 kB

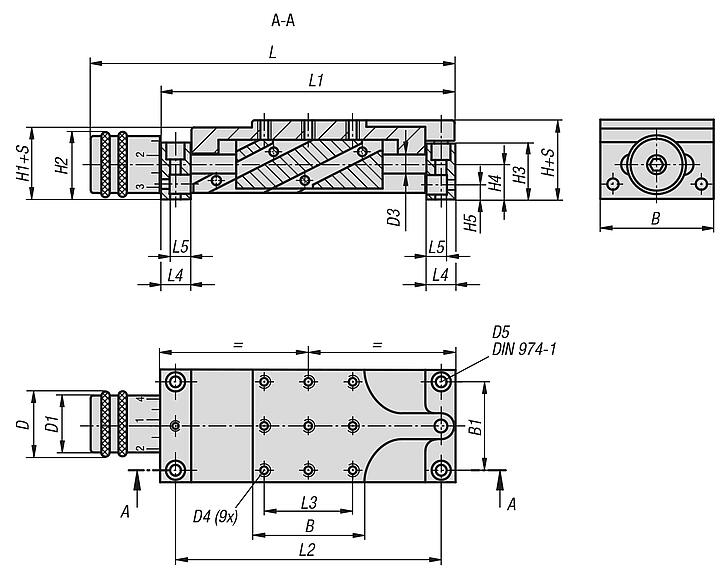

Dessins

Sélection/filtre d'articles

Référence	B	B1	D	D1	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	Course S	F1 N	F2 N	Mx Nm	My Nm	Mz Nm	Prix
21140-04	29	22	13	12	4	M3	3	19	17	14	13	8	4	84,5	70	62	22	8	6	4	30	50	0,5	0,5	2	344,51 €
21140-08	46	36	26	23	8	M4	4	32	29	27	23	14	6	148,5	120	108	36	12	8,5	8	80	100	2,5	2,5	5	357,75 €
21140-12	75	60	26	23	12	M6	6	38	36	28,5	27	15,5	7	209	180	165	60	15	11	12	150	200	10	10	20	498,18 €
21140-25	150	130	52	46	25	M10	10	68	64	54	52	28	13	347	290	265	130	25	18	25	500	700	50	50	100	1 221,65 €
