        Table croisée courte

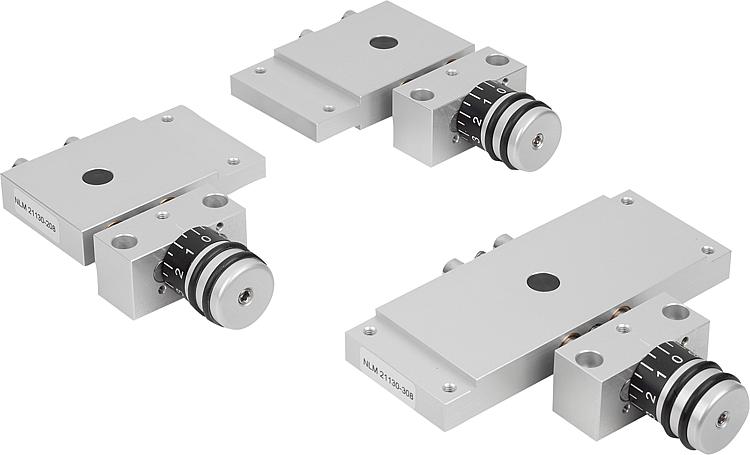

Description de l'article/illustrations du produit

DescriptionMatière :Palier support et chariot : alliage d’aluminium anodisé.
Colonnes de guidage : Inox rectifié.
Vis : Inox, filetage roulé.
Guidage : paliers lisses, sans entretien.Finition :Jeu radial du guidage inférieur à 0,02 mm, jeu axial nul.
Vis autobloquante, avec dispositif de serrage supplémentaire.Nota :Les guidages pratiquement exempts de jeu et l’absence absolue de jeu au niveau de la vis rendent inutile les opération de rattrapage de jeu.
L'échelle de graduation comporte 5 ou 10 graduations, une graduation correspondant à un intervalle de 0,1 mm.

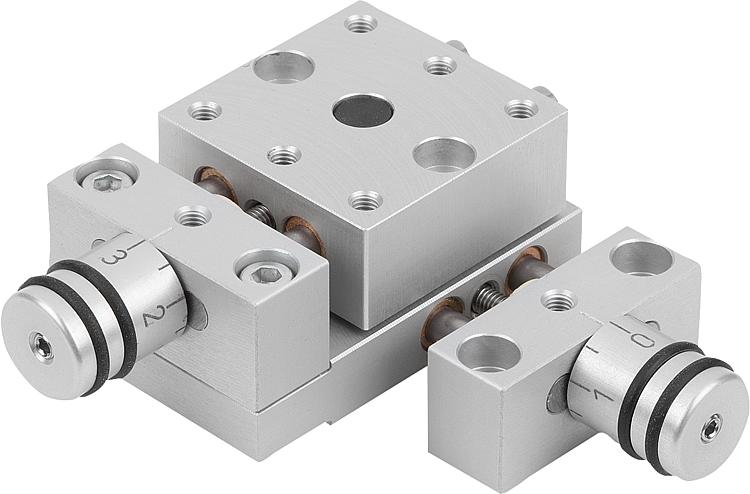

Le principe de construction modulaire des tables croisées permet de combiner aisément les tables de positionnement, tables élévatrices et autres accessoires de la même catégorie.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21130 Table croisée courte

367 kB

Dessins (aperçu complet)

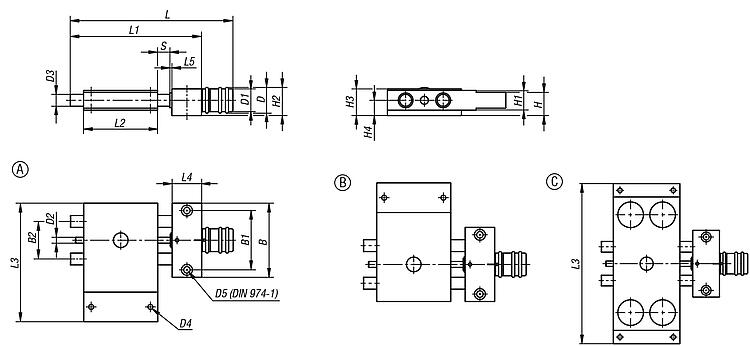

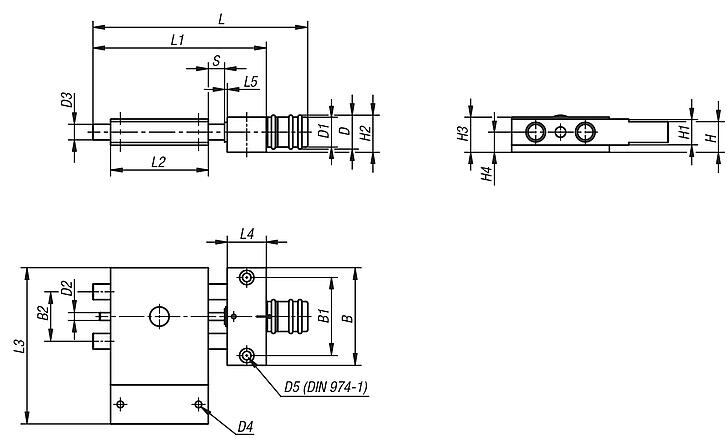

Table croisée courte, Forme A

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	C Course	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Prix
21130-104	29	22	12	11	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	64,5	50	29	46	10	1,5	70	70	X = 28 (10)	0,25	0,11	0,25	236,46 €
21130-108	46	36	21	14	26	23	M6x1	8	M4	4	18	14	27	23	14	108,5	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	252,76 €
21130-112	75	60	38	25	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	162	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5	378,25 €

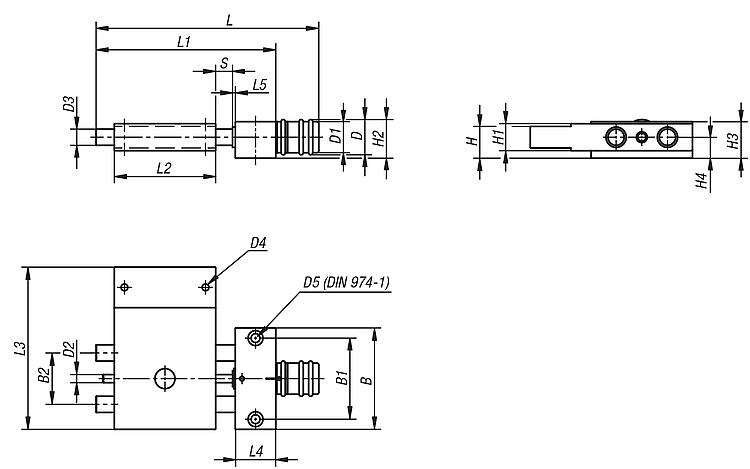

Table croisée courte, Forme B

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	C Course	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Prix
21130-204	29	22	12	11	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	64,5	50	29	46	10	1,5	70	70	X = 28 (10)	0,25	0,11	0,25	236,46 €
21130-208	46	36	21	14	26	23	M6x1	8	M4	4	18	14	27	23	14	108,5	80	46	75	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	252,76 €
21130-212	75	60	38	25	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	162	133	75	120	30	2	300	300	X = 58 (100)	5,5	3	5,5	378,25 €

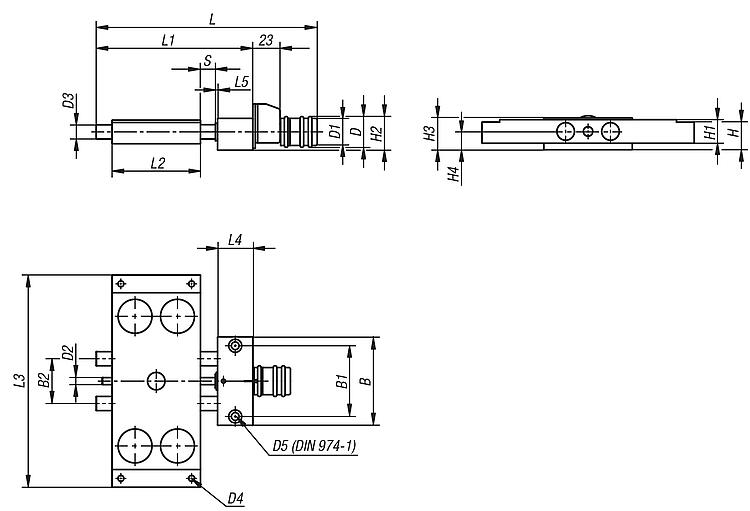

Table croisée courte, Forme C

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	B	B1	B2	C Course	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	L	L1	L2	L3	L4	L5	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	Prix
21130-304	29	22	12	11	13	11,5	M3x0,5	4	M3	3	11	8	14,5	13	8	64,5	50	29	70	10	1,5	70	70	X = 28 (10)	0,25	0,11	0,25	236,46 €
21130-308	46	36	21	14	26	23	M6x1	8	M4	4	18	14	27	23	14	108,5	80	46	120	20	2	200	200	X = 39 (50)	1,9	0,9	1,9	252,76 €
21130-312	75	60	38	25	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	162	133	75	180	30	2	300	300	X = 58 (100)	5,5	3	5,5	378,25 €
