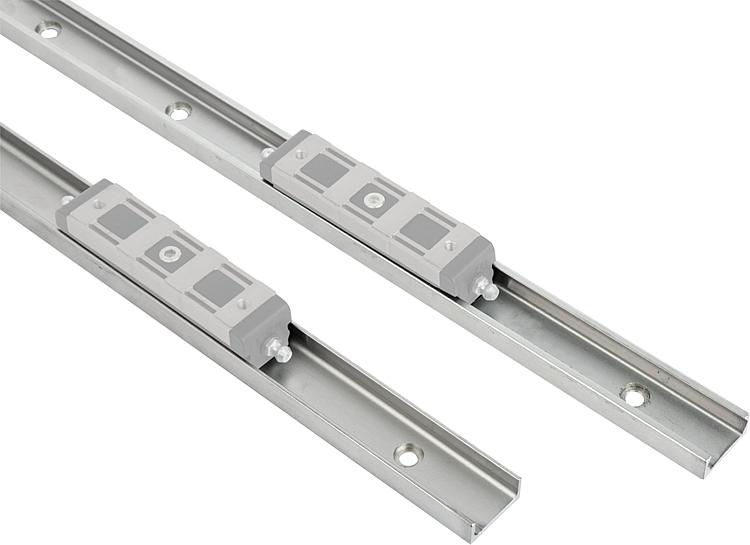

        Rail de guidage à rouleaux

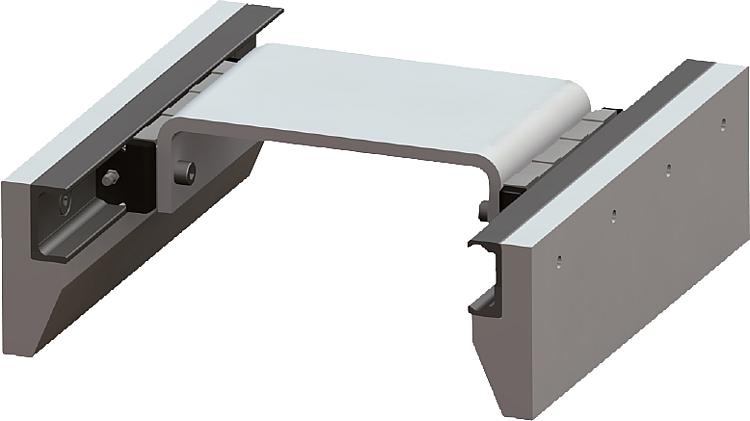

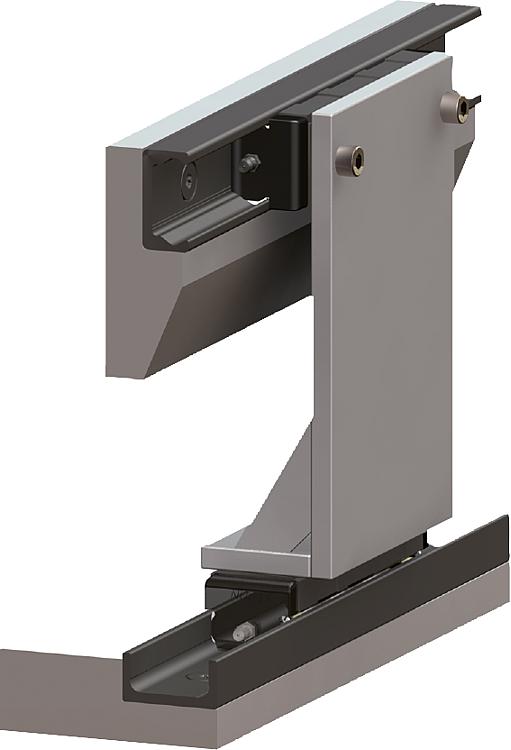

Description de l'article/illustrations du produit

DescriptionMatière :Acier à roulement.Finition :Zingué.
Voies de roulement trempées et rectifiées.Remarques concernant la commande :Vis de fixation comprises dans la livraison.Nota :Rails de guidage compacts à profil en C avec voies de roulement trempées sur l'intérieur. Le système reste silencieux même sous contraintes élevées.

Des vis de réglage permettent d'aligner le rail lors du montage.

Afin d'obtenir les caractéristiques de fonctionnement optimales, une lubrification est nécessaire entre la voie de roulement et le rouleau. Cette lubrification protège également les voies de roulement rectifiées contre la corrosion.Sur demande :Longueurs jusqu'à 4080 mm au maximum.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21322 Rail de guidage à rouleaux

219 kB

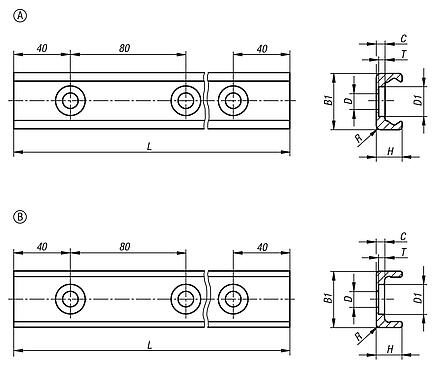

Dessins (aperçu complet)

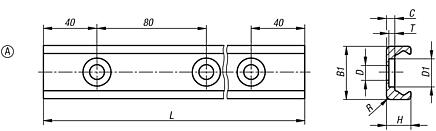

Rails de guidage à rouleaux forme A pour palier fixe

plus d'infos

Dessins

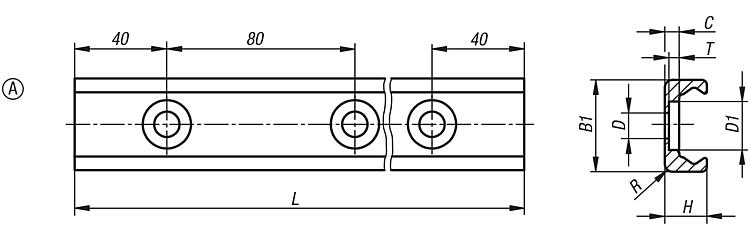

Rails de guidage à rouleaux forme A pour palier fixe

Sélection/filtre d'articles

Référence	Forme	Finition	Taille	B1	C	D pour vis	D1	H	L	R	T	Prix
21322-118X0240	A	-	18	18	2,8	M4	9,5	8,25	240	1,5	2	34,36 €
21322-118X0400	A	-	18	18	2,8	M4	9,5	8,25	400	1,5	2	57,25 €
21322-118X0560	A	-	18	18	2,8	M4	9,5	8,25	560	1,5	2	80,14 €
21322-118X0800	A	-	18	18	2,8	M4	9,5	8,25	800	1,5	2	114,49 €
21322-118X1040	A	-	18	18	2,8	M4	9,5	8,25	1040	1,5	2	148,64 €
21322-118X1200	A	-	18	18	2,8	M4	9,5	8,25	1200	1,5	2	171,53 €
21322-128X0400	A	-	28	28	3	M5	11	12,25	400	1	2	65,25 €
21322-128X0560	A	-	28	28	3	M5	11	12,25	560	1	2	91,20 €
21322-128X0800	A	-	28	28	3	M5	11	12,25	800	1	2	130,50 €
21322-128X1040	A	-	28	28	3	M5	11	12,25	1040	1	2	169,64 €
21322-128X1200	A	-	28	28	3	M5	11	12,25	1200	1	2	195,55 €
21322-128X1440	A	-	28	28	3	M5	11	12,25	1440	1	2	247,48 €
21322-135X0400	A	-	35	35	3,5	M6	14,5	16	400	2	2,7	81,95 €
21322-135X0560	A	-	35	35	3,5	M6	14,5	16	560	2	2,7	114,70 €
21322-135X0800	A	-	35	35	3,5	M6	14,5	16	800	2	2,7	163,70 €
21322-135X1040	A	-	35	35	3,5	M6	14,5	16	1040	2	2,7	212,92 €
21322-135X1200	A	-	35	35	3,5	M6	14,5	16	1200	2	2,7	245,65 €
21322-135X1440	A	-	35	35	3,5	M6	14,5	16	1440	2	2,7	294,48 €
21322-143X0400	A	-	43	43	4,5	M8	18	21	400	2,5	3,1	89,96 €
21322-143X0560	A	-	43	43	4,5	M8	18	21	560	2,5	3,1	126,17 €
21322-143X0800	A	-	43	43	4,5	M8	18	21	800	2,5	3,1	179,96 €
21322-143X1040	A	-	43	43	4,5	M8	18	21	1040	2,5	3,1	233,91 €
21322-143X1200	A	-	43	43	4,5	M8	18	21	1200	2,5	3,1	270,11 €
21322-143X1520	A	-	43	43	4,5	M8	18	21	1520	2,5	3,1	360,56 €
21322-143X2000	A	-	43	43	4,5	M8	18	21	2000	2,5	3,1	474,24 €
