21322Chariots de guidage à rouleaux en acier |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps du chariot en acier.
Racleurs en plastique/feutre.
Lèvres d'étanchéité longitudinales en caoutchouc.
Rouleaux en acier 1.3505.Finition :Corps du chariot zingué.Nota :Chariots de guidage à rouleaux avec paliers à rouleaux à lubrification permanente et racleurs assurant la lubrification du système pendant le déplacement.
En déplaçant simplement le rouleau excentrique central, le chariot de guidage à rouleaux peut être réglé sans jeu ou avec la précontrainte souhaitée sur le rail.
Vitesses de déplacement élevées allant jusqu'à 7 m/s et extrêmement silencieux (plus rapides et plus silencieux que les systèmes avec circuit à billes).
Les racleurs sont pourvus de feutre imbibé d'huile. Ce feutre est en contact permanent avec la voie de roulement afin d'assurer une lubrification parfaite. Les feutres peuvent être remplis à l'aide d'un huileur au niveau des points de graissage situés à l'avant.Sur demande :Chariot de guidage avec 4 ou 5 rouleaux.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

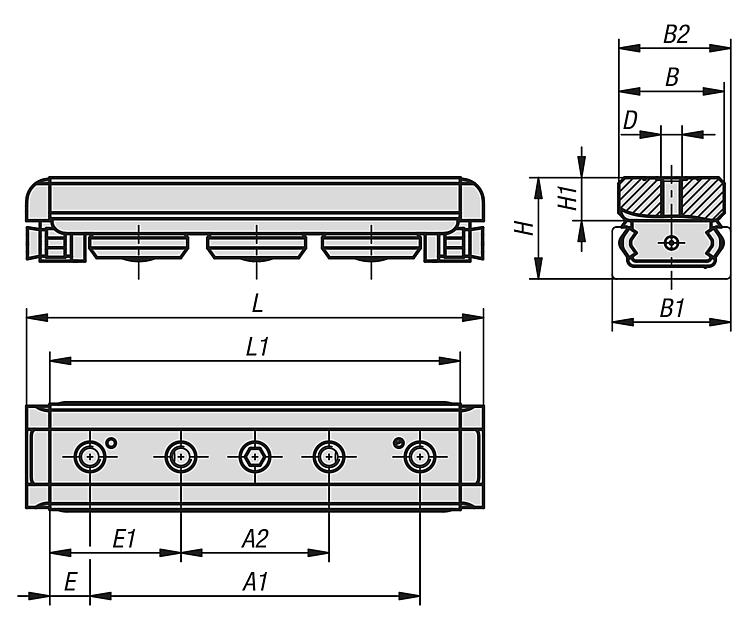

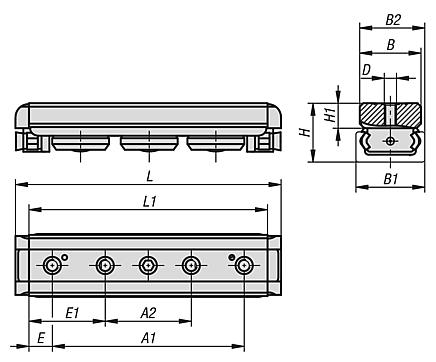

| Référence | Taille | A1 | A2 | B
| B1 | B2 | D | E | E1 | H | H1 | L | L1 | C dynamique
N | C0Y
N | C0Z
N | Mx
Nm | My
Nm | Mz
Nm | CAO | Acc. | Prix | Commander |
|---|
| 21322-18070 | 18 | 52 | 20 | 16 | 18 | 17 | M5 | 9 | 25 | 16,5 | 7,2 | 78 | 70 | 1530 | 820 | 260 | 1,5 | 4,7 | 8,2 |  | | 116,91 € | | | 21322-28097 | 28 | 78 | 35 | 24,9 | 28 | 26,45 | M5 | 9,5 | 31 | 24 | 9,7 | 108 | 97 | 4260 | 2170 | 640 | 6,2 | 16 | 27,2 | | | 133,89 € | | | 21322-43139 | 43 | 114 | 55 | 39,5 | 43 | 41,25 | M8 | 12,5 | 42 | 37 | 14,5 | 150 | 139 | 12280 | 5500 | 1570 | 23,6 | 60 | 104,5 | | | 174,81 € | |
