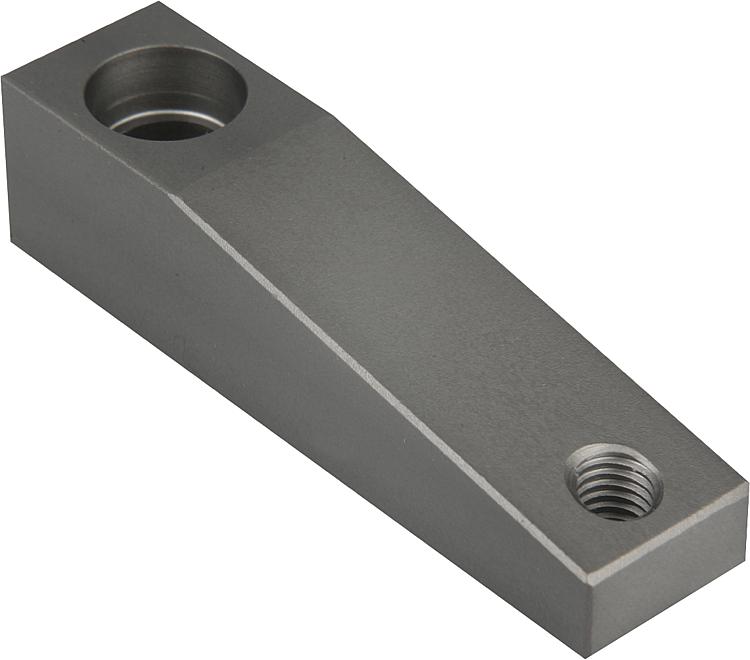

        Bras de serrage pour vérin de bridage pivotant

Description de l'article/illustrations du produit

DescriptionMatière :Alliage d’aluminium stabilisé.Finition :Avec revêtement Hart-Coat®.Nota :Surface résistante à l'usure, anti-collage pour les particules de soudure.
Adapté au vérin de bridage pivotant 05610 dans la taille correspondante.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 05620 Bras de serragepour vérin de bridage pivotant

141 kB

Dessins

Sélection/filtre d'articles

Référence	Taille	A	A1	B	D	D1	D2	D3	H	L	T	T1	Prix
05620-12	12	35	4	12	8	5,5	9	M4	12	45	5	5	20,61 €
05620-16	16	41	4	12	8	5,5	9	M4	12	51	4	5	20,61 €
05620-20	20	48	6	16	12	8,5	14	M6	16	64	8	6	24,17 €
05620-25	25	50	6	16	14	9	14	M6	16	66	6	6	24,17 €
05620-32	32	60	9	20	16	9	14	M8	19	81	7	9	30,21 €
05620-40	40	70	9	20	16	9	14	M8	19	90	7	9	30,21 €
05620-50	50	80	10	25	20	11	17	M12	25	105	9	10	30,21 €
05620-63	63	90	10	25	20	11	17	M12	25	115	9	10	37,09 €
