05332Sauterelle pneumatique avec vérin vertical |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Levier: tôle d’acier.
Axe: Inox.Finition :Levier : acier zingué.
Vérin pneumatique : double effet. Avec piston magnétique pour détecteur de fin de course.
Cliquet : zingué et passivé.
Complet avec vis de pression traitée, zinguée et passivée avec bouchon de protection.Nota :Vis-à-vis des sauterelles manuelles, les sauterelles pneumatiques présentent l’avantage suivant : l’utilisateur fait l’économie d’opérations de serrage répétitives. Il peut commander plusieurs sauterelles à la fois, et les fermer suivant un ordre prédéfini.
A partir d’une commande manuelle ou de machine, une ou plusieurs sauterelles peuvent être actionnées à distance. Grâce à la genouillère :
- la sauterelle reste fermée, même en cas de panne d’air comprimé.
- la consommation d’air comprimé reste faible, grâce au rapport de démultiplication de force important.
- le pivotement du bras de serrage permet une large ouverture.
- ce système procure des forces de serrage optimales et des courses importantes.

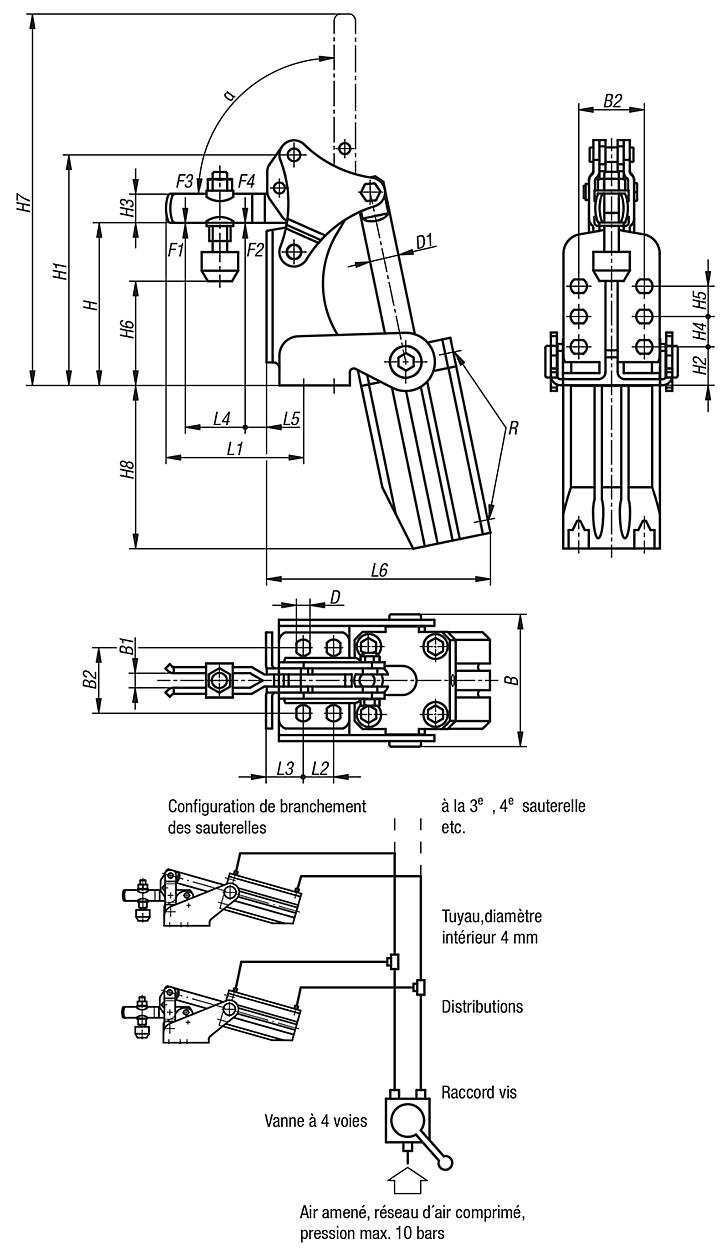

VL = consommation d'air comprimé par cycle complet en dm³ à 6 bars.Critères de sélection :Pour sélectionner la bonne taille de sauterelle, il y a lieu de tenir compte pour les sauterelles pneumatiques, en plus de la force de retenue, de la force de serrage admissible à une pression d’air comprimé de 6 bars (tous fluides admis, pression max. 10 bars). La force F3 est la force de serrage potentielle de la sauterelle à l’extrémité du bras de serrage, tandis que F4 est la force qu’elle exerce au niveau du pivot.Commande :Le schéma pneumatique pour le branchement le plus simple d’une ou plusieurs sauterelles est reproduit ci-contre. Pour trouver le schéma optimal de la configuration que vous envisagez, adressez-vous aux fournisseurs d’équipements pneumatiques.À noter :Les forces F1 et F2 indiquées dans le tableau ci-après sont des forces de retenue; les forces F3 et F4 sont des forces de serrage.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | B | B1 | B2 | D | D1 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 | L1 | L2 | L3 | L4 | L5 | L6 | R | α | F1
kN | F2
kN | F3
kN | F4
kN | VL | Broches de
pressions assorties | CAO | Acc. | Prix | Commander |
|---|
| 05332-02 | 54,5 | 6 | 27 | 5,6 | 12 | 65 | 94 | 15,8 | 12 | 12,5 | 12,5 | 38,4 - 45,0 | 143,5 | 67,5 | 56,5 | 12,5 | 15,3 | 25 | 6,5 | 93 | M5 | 90° | 1 | 1,2 | 0,7 | 1 | 0,26 | M6x35 |  | | 360,78 € | | | 05332-03 | 62,5 | 8 | 25 | 6,5 | 16 | 68,7 | 107 | 17,5 | 18 | 16 | - | 38,0 - 46,5 | 184 | 78 | 80,5 | 16 | 16,5 | 36 | 12,5 | 112,5 | G1/8 | 90° | 1 | 2,5 | 0,65 | 1,1 | 0,35 | M8x45 | | | 410,52 € | | | 05332-04 | 77,5 | 10 | 45 | 8,5 | 16 | 100 | 144 | 20,5 | 20 | 32 | 32 | 51,0 - 80,0 | 245 | 80 | 102 | 32 | 17,5 | 49 | 19 | 139 | G1/4 | 90° | 2 | 3 | 1,5 | 2,2 | 0,8 | M8x65 | | | 519,46 € | |
