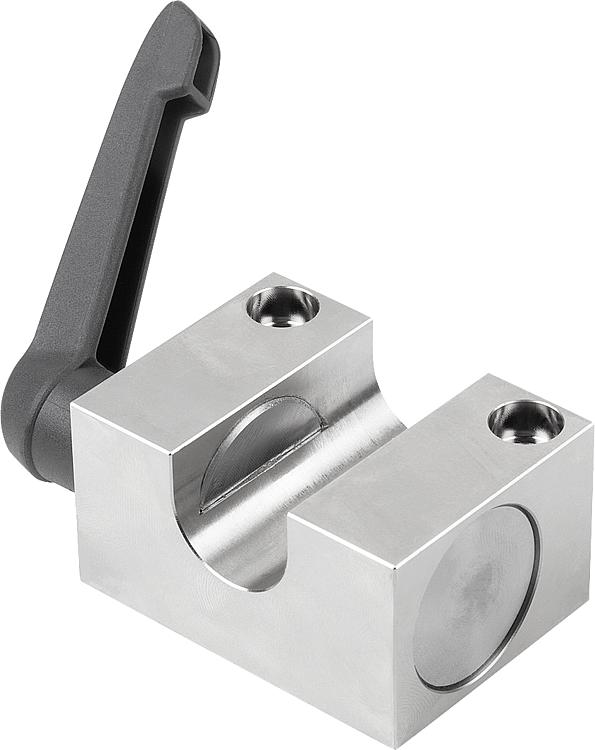

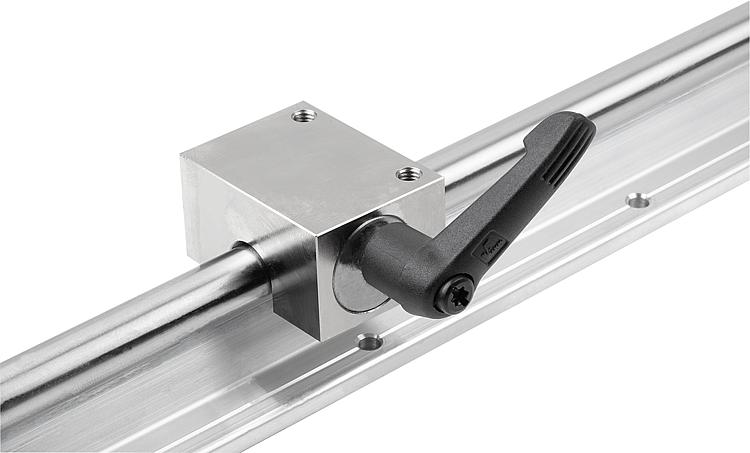

        Éléments de serrage pour guidages cylindriques

Description de l'article/illustrations du produit

DescriptionMatière :Corps en acier. En aluminium à partir de la taille 40.
Manette indexable en plastique, broche filetée de classe de résistance 12.9.Finition :Corps nickelé. Anodisé à partir de la taille 40.
Manette indexable, broche filetée brunie.Nota :Éléments de serrage à actionnement manuel pour opérations de serrage statiques. L'opération de serrage s'effectue manuellement au moyen de la manette indexable ajustable. Les mors de serrage flottants garantissent une répartition symétrique des forces sur l'arbre. Jusqu'à 50 000 cycles de serrage statiques (valeur B10d).

L'arbre doit avoir une tolérance de ±0,01 mm et une dureté de 54 HRC min.Plage de température :-10°C jusqu’à +70°C.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique 21596 Éléments de serrage pour guidages cylindriques

300 kB

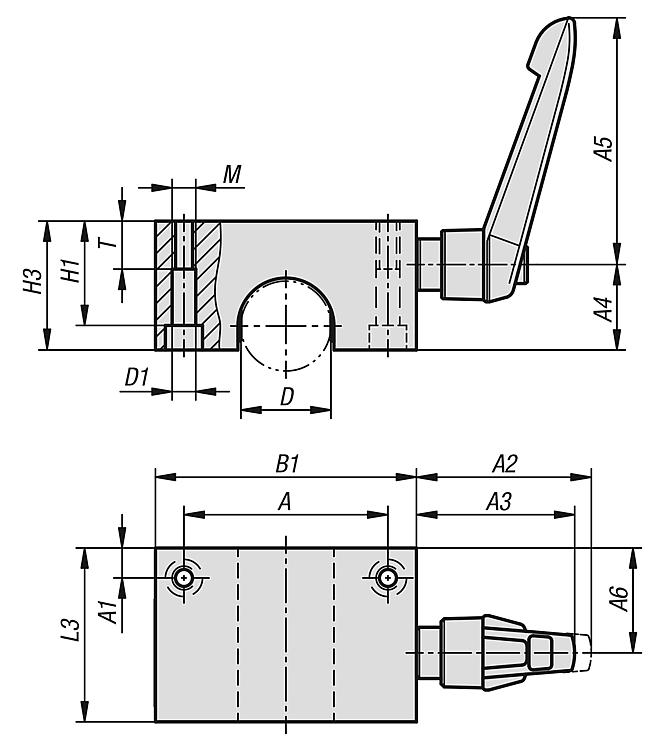

Dessins

Sélection/filtre d'articles

Référence	Taille	A	A1	A2	A3	A4	A5	A6	B1	D	D1	H1	H3	L3	M	T	Force de retenue F1 N	Couple de maintien Nm	Couple de serrage Nm	Prix
21596-12	12	32	4,5	33,5	30	16	40	18,5	43	12	4,2	18	24	32	M5	10	1200	7	5	139,84 €
21596-16	16	40	5,5	33,5	30	19	40	22	53	16	5	22	29	38	M6	12	1200	9,5	5	149,09 €
21596-20	20	45	6,5	41,5	45,5	21,5	65	26	60	20	6,8	25	32	44	M8	14	1200	12	7	156,75 €
21596-25	25	60	9	41,5	45,5	25	65	31	78	25	8,6	30	38	52	M10	16	1200	15	7	162,15 €
21596-30	30	68	10	58	53,5	28,5	80	35	87	30	8,6	35	43	58	M10	16	2000	30	12	168,90 €
21596-40	40	86	11	66	61	34,5	95	40,5	108	40	10,5	45	53	68	M12	20	2000	40	17	188,04 €
21596-50	50	108	12	77	72	39,5	110	46	132	50	14,5	50	58	76	M16	22	2000	50	17	213,70 €
