21535Unité linéaire ouverte |
retour |
|
Description de l'article/illustrations du produit |
|
|
DescriptionMatière :Corps : aluminium.Finition :Corps : naturel.Nota :Les unités linéaires prêtes au montage sont constituées d‘un corps en aluminium extrudé, d‘un palier linéaire à billes avec compensation de désalignement angulaire 21510 monté et joint d‘étanchéité des deux côtés. Fixation du palier dans le corps à l‘aide de vis à tête cylindrique.
Tolérance de l'arbre recommandée : h6.
Capacités de charge selon la spécification du palier linéaire à billes.Sur demande :Les brides peuvent être équipées de paliers linéaires à billes figurant dans ce catalogue.Accessoires :Joints racleurs 21560.
Arbres de guidage de précision 21590 ou 21595.
Vis de fixation 07160 ou 07161.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|

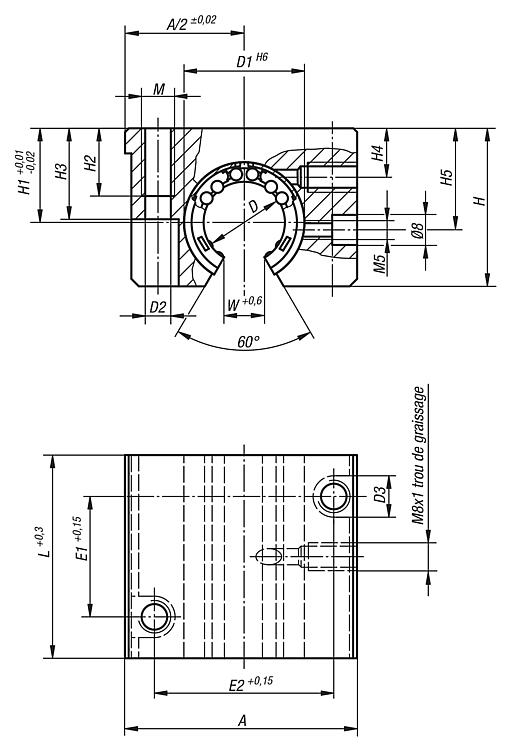

| Référence | A | D
| D1 | D2 | D3 | E1 | E2 | H | H1 | H2 | H3 | H4 | H5 | L | M | W | CAO | Acc. | Prix | Commander |
|---|
| 21535-121012 | 43 | 12 | 22 | 4,2 | 8 | 23 | 32 | 28 | 18 | 11 | 23,5 | 8 | 16,65 | 39 | M5 | 7 |  |  | 73,52 € | | | 21535-161012 | 53 | 16 | 26 | 5,2 | 10 | 26 | 40 | 35 | 22 | 13 | 30 | 12 | 22 | 43 | M6 | 9,4 | | | 78,44 € | | | 21535-201012 | 60 | 20 | 32 | 6,8 | 11 | 32 | 45 | 42 | 25 | 18 | 34 | 13 | 25 | 54 | M8 | 10,2 | | | 90,55 € | | | 21535-251012 | 78 | 25 | 40 | 8,6 | 15 | 40 | 60 | 51 | 30 | 22 | 40 | 15 | 31,5 | 67 | M10 | 12,5 | | | 113,33 € | | | 21535-301012 | 87 | 30 | 47 | 8,6 | 15 | 45 | 68 | 60 | 35 | 22 | 48 | 16 | 33 | 79 | M10 | 13,9 | | | 131,22 € | | | 21535-401012 | 108 | 40 | 62 | 10,3 | 18 | 58 | 86 | 77 | 45 | 26 | 60 | 20 | 43,5 | 91 | M12 | 18 | | | 187,42 € | | | 21535-501012 | 132 | 50 | 75 | 14,25 | 20 | 50 | 108 | 88 | 50 | 34 | 49 | 20 | 47,5 | 113 | M16 | 33 | | | 270,53 € | |
