96521Profili per protezione bordi e di tenuta con anima in acciaio... |
Indietro |
|
|
DescrizioneMateriale:Protezione dei bordi in EPDM o PVC.
Guarnizione in gomma espansa EPDM.
Versione:colore nero.Nota:Oltre alla protezione bordi, questi profili svolgono anche una funzione di tenuta contro umidità, polvere e sporcizia per altri elementi, come porte, portelli o coperture di alloggiamenti. In base alla forma del profilo in gomma espansa, esistono varie possibilità d'uso in svariati campi di applicazione.
Si consiglia nei profili di tenuta di protezione bordi di comprimere la guarnizione con max. 50% (compressione).
Per garantire la migliore tenuta, la guarnizione dovrebbe essere compressa del 30-40%.
Le indicazioni fornite sono solo dei suggerimenti, e nella pratica sono individuali a seconda del tipo di applicazione e dei pezzi montati.
I profili di protezione bordi in EPDM sono certificate UL50, UL50E e UL94HB.Montaggio:Montaggio semplice, rapido e senza problemi. Attraverso la pressione manuale, il profilo per la protezione dei bordi si incolla automaticamente. Non è necessario alcun materiale di incollaggio o di fissaggio.Su richiesta:Altre lunghezze.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

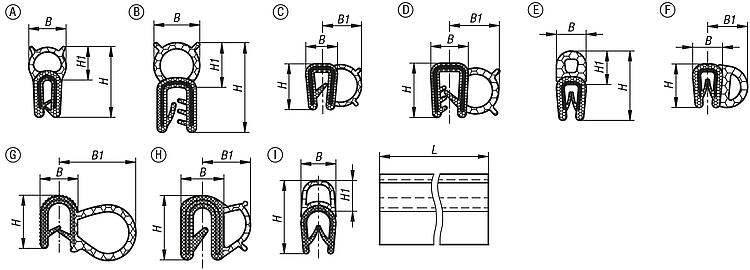

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| H | H1 | CAD | Acc. | Prezzo | Ordinare |
|---|

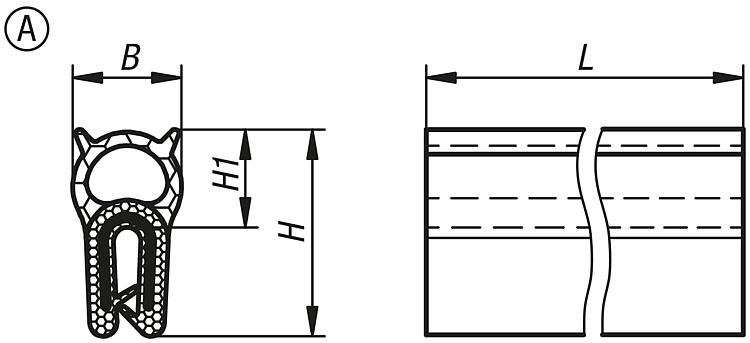

| 96521-015X2000 | A | EPDM | 2000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | 7 |  | | 13,36 € | | | 96521-015X5000 | A | EPDM | 5000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | 7 | | | 30,25 € | | | 96521-015X10000 | A | EPDM | 10000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | 7 | | | 58,41 € | | | 96521-015X20000 | A | EPDM | 20000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | 7 | | | 114,71 € | | | 96521-015X50000 | A | EPDM | 50000 | 0,5-1,5 | A=50 B=180 C=25 D=25 | 8 | 15 | 7 | | | 283,61 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| H | H1 | CAD | Acc. | Prezzo | Ordinare |
|---|

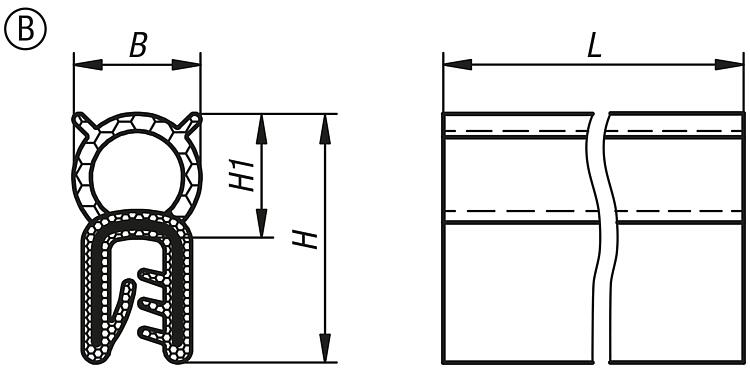

| 96521-122X2000 | B | EPDM | 2000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | 9,30 € | | | 96521-122X5000 | B | EPDM | 5000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | 20,04 € | | | 96521-122X10000 | B | EPDM | 10000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | 38,02 € | | | 96521-122X20000 | B | EPDM | 20000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | 73,90 € | | | 96521-122X50000 | B | EPDM | 50000 | 1,0-3,0 | A=50 B=180 C=30 D=30 | 11 | 22 | 11 | | | 181,57 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| B1 | H | CAD | Acc. | Prezzo | Ordinare |
|---|
| 96521-211X2000 | C | EPDM | 2000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | 11,62 € | | | 96521-211X5000 | C | EPDM | 5000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | 25,86 € | | | 96521-211X10000 | C | EPDM | 10000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | 49,62 € | | | 96521-211X20000 | C | EPDM | 20000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | 97,12 € | | | 96521-211X50000 | C | EPDM | 50000 | 1,0-2,0 | A=100 B=200 C=100 D=60 | 8 | 9 | 11 | | | 239,63 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| B1 | H | CAD | Acc. | Prezzo | Ordinare |
|---|
| 96521-313X2000 | D | EPDM | 2000 | 2,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | 12,47 € | | | 96521-313X5000 | D | EPDM | 5000 | 2,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | 27,98 € | | | 96521-313X10000 | D | EPDM | 10000 | 2,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | 53,84 € | | | 96521-313X20000 | D | EPDM | 20000 | 2,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | 105,56 € | | | 96521-313X50000 | D | EPDM | 50000 | 2,0 | A=50 B=20 C=120 D=40 | 9 | 12 | 13 | | | 260,75 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| H | H1 | CAD | Acc. | Prezzo | Ordinare |
|---|

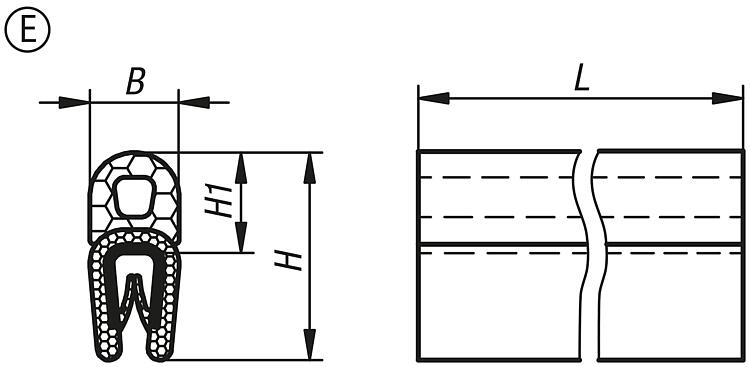

| 96521-415X2000 | E | PVC | 2000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | 12,95 € | | | 96521-415X5000 | E | PVC | 5000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | 29,21 € | | | 96521-415X10000 | E | PVC | 10000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | 56,30 € | | | 96521-415X20000 | E | PVC | 20000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | 110,49 € | | | 96521-415X50000 | E | PVC | 50000 | 1,0-2,0 | A=20 B=40 C=10 D=10 | 6,5 | 15 | 7 | | | 273,04 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| B1 | H | CAD | Acc. | Prezzo | Ordinare |
|---|

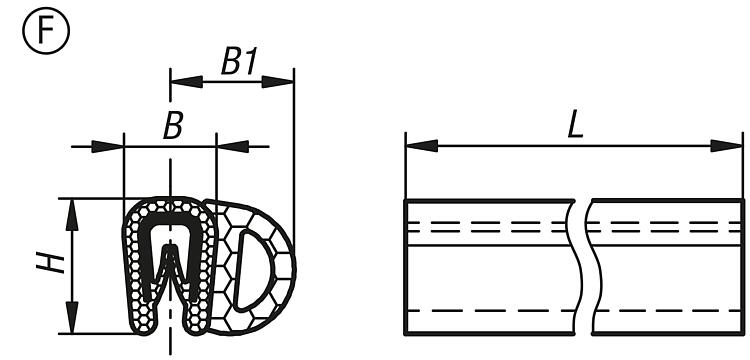

| 96521-510X2000 | F | PVC | 2000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | 11,05 € | | | 96521-510X5000 | F | PVC | 5000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | 24,47 € | | | 96521-510X10000 | F | PVC | 10000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | 46,81 € | | | 96521-510X20000 | F | PVC | 20000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | 91,49 € | | | 96521-510X50000 | F | PVC | 50000 | 1,0-2,0 | A=20 B=15 C=30 D=30 | 7 | 9 | 10 | | | 225,55 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| B1 | H | CAD | Acc. | Prezzo | Ordinare |
|---|

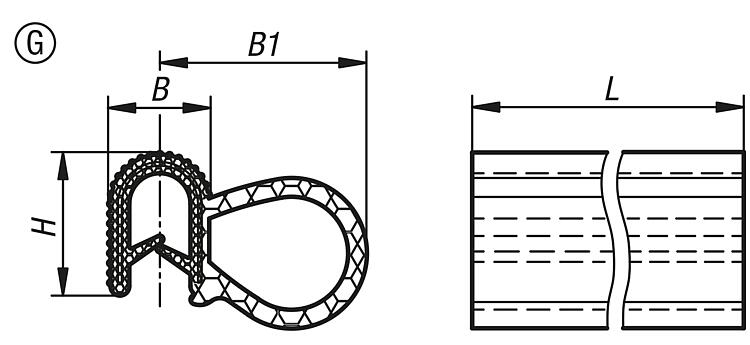

| 96521-615X2000 | G | EPDM | 2000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | 13,37 € | | | 96521-615X5000 | G | EPDM | 5000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | 30,33 € | | | 96521-615X10000 | G | EPDM | 10000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | 58,56 € | | | 96521-615X20000 | G | EPDM | 20000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | 110,45 € | | | 96521-615X50000 | G | EPDM | 50000 | 1,0-3,5 | A=200 B=80 C=200 D=200 | 11 | 22 | 15 | | | 273,11 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| B1 | H | CAD | Acc. | Prezzo | Ordinare |
|---|
| 96521-712X2000 | H | EPDM | 2000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | 12,55 € | | | 96521-712X5000 | H | EPDM | 5000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | 28,24 € | | | 96521-712X10000 | H | EPDM | 10000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | 54,41 € | | | 96521-712X20000 | H | EPDM | 20000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | 102,45 € | | | 96521-712X50000 | H | EPDM | 50000 | 0,8-2,5 | A=40 B=40 C=100 D=60 | 8 | 9 | 12 | | | 253,14 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | L | Campo di serraggio
mm | Raggio minimo di curvatura
mm | B
| H | H1 | CAD | Acc. | Prezzo | Ordinare |
|---|

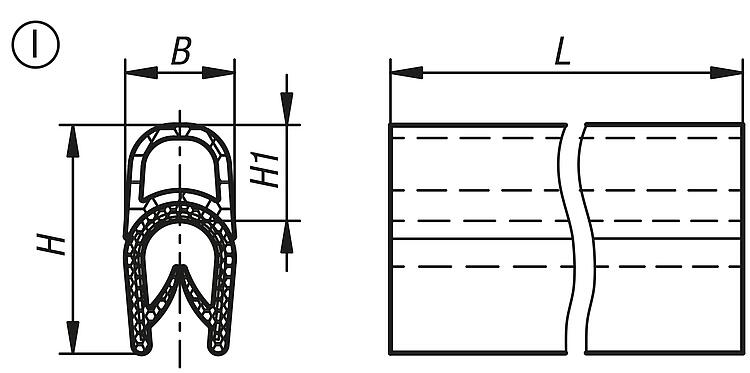

| 96521-821X2000 | I | PVC | 2000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | 14,03 € | | | 96521-821X5000 | I | PVC | 5000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | 31,96 € | | | 96521-821X10000 | I | PVC | 10000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | 61,84 € | | | 96521-821X20000 | I | PVC | 20000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | 116,73 € | | | 96521-821X50000 | I | PVC | 50000 | 1,0-4,0 | A=70 B=80 C=15 D=15 | 10 | 21 | 9 | | | 288,81 € | |
|
