Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

A: catena in ottone o acciaio inox.
B: catena in ottone o acciaio inox, anello di chiusura in acciaio inox.
C: catena in ottone, anello in acciaio inox 1.4310.

Nota:Senza indicazione della lunghezza viene fornita della lunghezza di 1000 mm.Nota disegno:

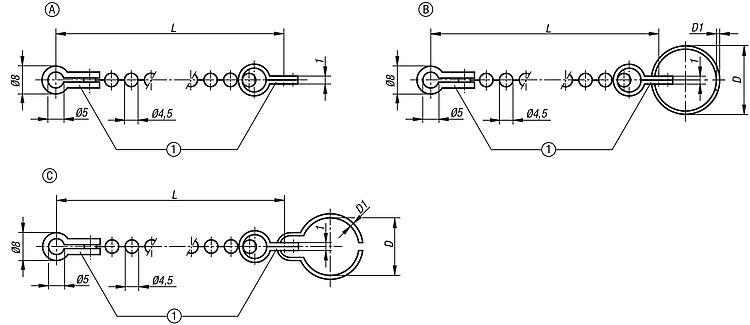

1) parti identiche

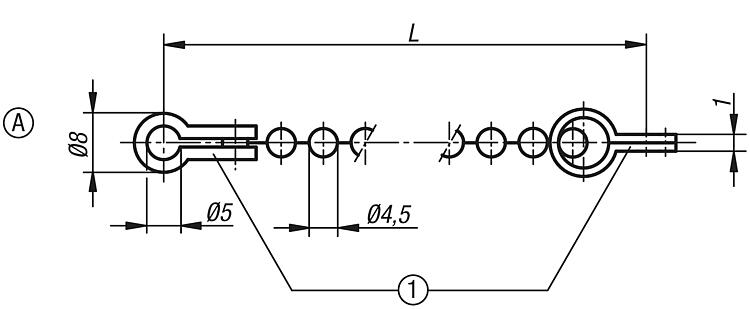

Forma A: catena a sfere semplice

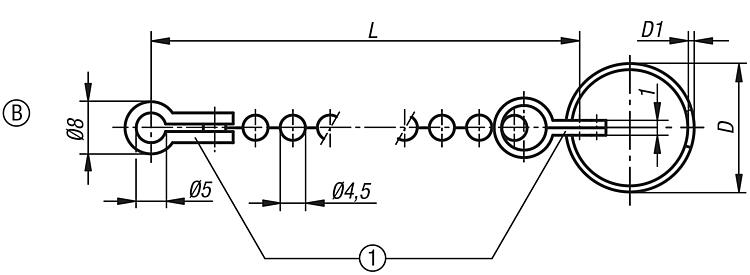

Forma B: catena a sfere con anello portachiavi

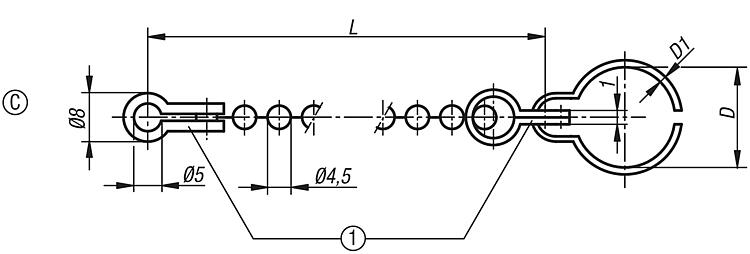

Forma C: catena a sfera con clip anulare

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 96390 Catenelle a sfere

201 kB

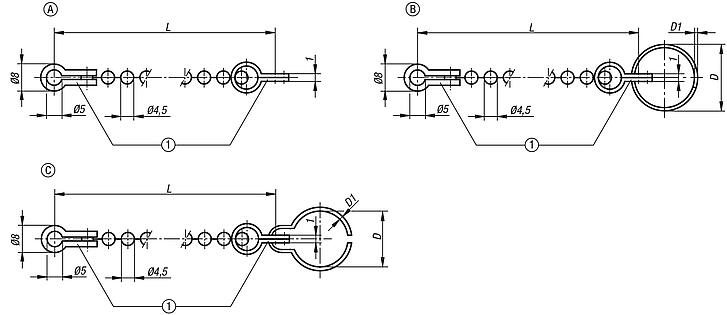

Disegni (sintesi completa)

Catenelle a sfere, forma A, semplice

Maggiori informazioni

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Materiale corpo base	L	Filtro
96390-00X	A	semplice	ottone	160/320/500/1000
96390-01X	A	semplice	acciaio inox	160/320/500/1000

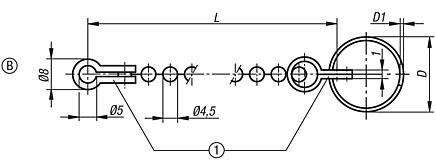

Catenelle a sfere, forma B, con anello portachiavi

Maggiori informazioni

Disegni

Catenelle a sfere, forma B, con anello portachiavi

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Materiale corpo base	L	D	D1
96390-015X	B	con anello portachiavi	ottone	160/320/500/1000	15	1
96390-019X	B	con anello portachiavi	ottone	160/320/500/1000	19	1
96390-023X	B	con anello portachiavi	ottone	160/320/500/1000	23	1,2
96390-028X	B	con anello portachiavi	ottone	160/320/500/1000	28	1,7
96390-115X	B	con anello portachiavi	acciaio inox	160/320/500/1000	15	1
96390-119X	B	con anello portachiavi	acciaio inox	160/320/500/1000	19	1
96390-123X	B	con anello portachiavi	acciaio inox	160/320/500/1000	23	1,2
96390-128X	B	con anello portachiavi	acciaio inox	160/320/500/1000	28	1,7

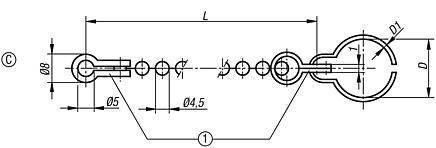

Catenelle a sfere forma C, con clip anulare

Maggiori informazioni

Disegni

Catenelle a sfere forma C, con clip anulare

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Materiale corpo base	L	D	D1
96390-09X	C	con clip anulare	ottone	160/320/500/1000	9	1
96390-12X	C	con clip anulare	ottone	160/320/500/1000	12	1,2
96390-14X	C	con clip anulare	ottone	160/320/500/1000	14	1,6
96390-16X	C	con clip anulare	ottone	160/320/500/1000	16	1,6
96390-20X	C	con clip anulare	ottone	160/320/500/1000	20	2
96390-24X	C	con clip anulare	ottone	160/320/500/1000	24	2
96390-30X	C	con clip anulare	ottone	160/320/500/1000	30	2,6
96390-36X	C	con clip anulare	ottone	160/320/500/1000	36	2,6
