        Base articolata alluminio - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:burattato.
Vite a testa cilindrica e dado esagonale zincato.Nota:Le dimensioni A sono espresse in pollici, tutte le altre dimensioni sono in mm.Su richiesta:Maniglia a leva per il fissaggio.Funzioni:Le basi articolate sono regolabili di 180° in continuo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29036 inch Base articolata alluminio - inch

692 kB

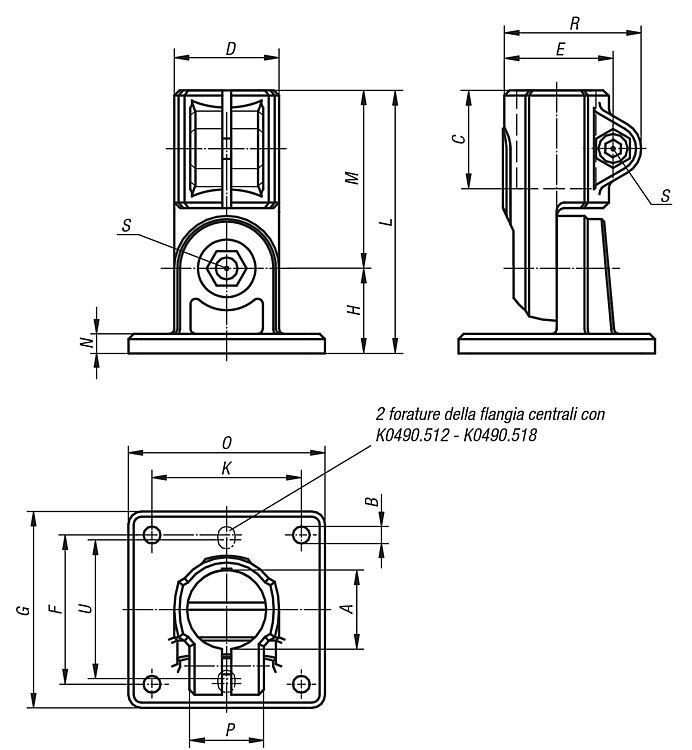

Disegni

Selezione/filtro articoli

N. ordine	A	B	C	D	E	F	G	H	K	L	M	N	O	P	R	S	U	Prezzo
29036-5CP	0.5	6	25	26	29,4	40	50	20	40	64	44	5	35	21	37,5	M6x18	38	36,17 €
29036-5CS	1	7	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	50,06 €
29036-5CT	1.25	7	45	40	42	57	75	33	57	106	73	7	75	33	52	M8x35	-	50,06 €
29036-5D2	1.5	9	60	56	57	76	100	44	76	144	100	10	100	48	69	M10x50	-	68,40 €
