        Morsetti flangiati alluminio - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Getto di alluminio.
Vite a testa cilindrica DIN 7984 e dado esagonale DIN 985, acciaio.Versione:burattato.
Vite a testa cilindrica e dado esagonale zincato.Nota:Le dimensioni A sono espresse in pollici, tutte le altre dimensioni sono in mm.Su richiesta:Maniglia a leva per il fissaggio.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29014 inch Morsetti flangiati alluminio - inch

767 kB

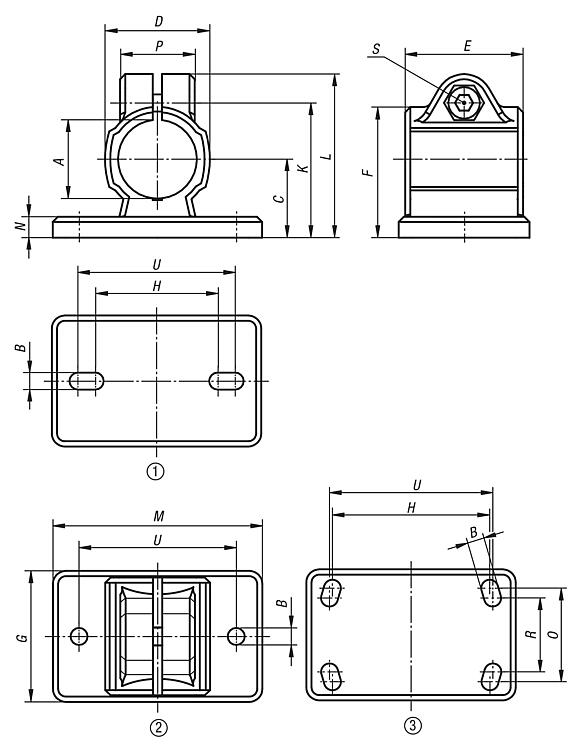

Disegni

Selezione/filtro articoli

N. ordine	Disposizione dei fori	A	B	C	D	E	F	G	H	K	L	M	N	O	P	R	S	U	Prezzo
29014-5CP	1	0.5	6	18	25	35	31	35	38	32,5	41	50	5	-	23	-	M6x20	40	18,57 €
29014-5CR	1	0.75	6	18	25	35	31	35	38	32,5	41	50	5	-	23	-	M6x20	40	18,57 €
29014-5CS	1	1	7	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	19,84 €
29014-5CT	1	1.25	7	30	40	40	50	55	53	53	63	78	7	-	33	-	M8x25	60	19,84 €
29014-5D2	3	1.5	9	42	56	60	70	80	80	74	87	105	10	60	40	52	M10x30	82	33,47 €
29014-5D4	3	2	11	50	66	65	83	90	98	85	98	128	14	62	45	60	M10x35	100	34,18 €
