        Pressori a molla con esagono incassato e puntale in POM, acciaio inox, con frenafiletto - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Corpo in acciaio inox 1.4305.
Puntale in POM.
Molla in acciaio inox 1.4310.

Frenafiletto in nylon.

Versione:Superficie non trattata.Nota:Di seguito sono elencati i pressori a molla in pollici con i quali si possono utilizzare le chiavi di assemblaggio.
M3 = 6-32
M4 = 8-32 e 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32

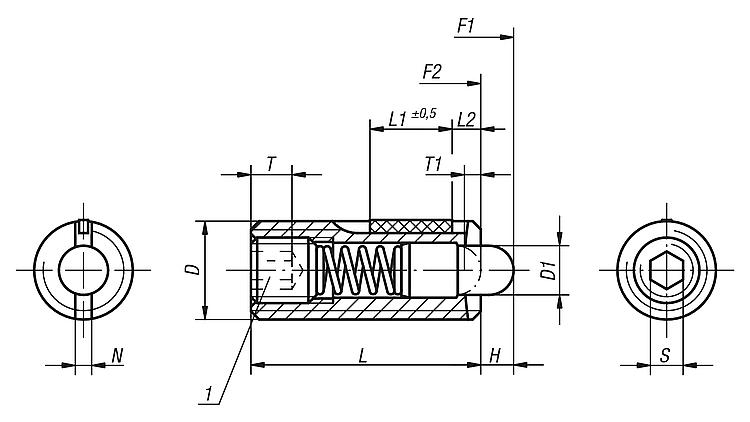

M16 = 5/8-11Nota disegno:

L2 = ca. due passi di filettatura

1) Perno filettato incollato

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03059 inch Pressori a molla con esagono incassato e puntale in POM, acciaio inox, con inserto di sicurezza LONG-LOK, inch

209 kB

Scheda tecnica 03059 inch Pressori a molla con esagono incassato e puntale in POM, acciaio inox, con frenafiletto - inch

219 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	H	L	L1	T1	N	S	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Coppia di serraggio ca. Nm	Coppia di svitamento ca. Nm	N. ordine Chiave di assemblaggio	Prezzo
03059-A1	10-32	2,4	2,3	18	7	0,8	0,8	1,5	5	17	0,12	0,08	03040-905	7,74 €
03059-AJ	1/4-28	2,7	2,5	20	7	1	1	2	6	17	0,45	0,22	03040-906	7,71 €
03059-A2	1/4-20	2,7	2,5	20	7	1	1	2	6	17	0,45	0,22	03040-906	7,71 €
03059-A3	5/16-18	3,5	3	22	8	1,4	1,2	2,5	7	29	1,05	0,37	03040-908	8,67 €
03059-A4	3/8-16	4	3	22	9	1,4	1,6	3	8	31	1,3	0,6	03040-910	9,99 €
03059-A5	1/2-13	6	4	28	10	2	2	4	10	47	2	1,3	03040-912	14,43 €
03059-A6	5/8-11	7,5	5	32	14	2,5	2,5	5	45	100	3,9	3	03040-916	22,71 €
