03031 inchPressori a molla con esagono incassato e sfera, acciaio, con... |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio classe di resistenza 5.8.
Sfera in acciaio.
Molla in acciaio per molle cl. D.

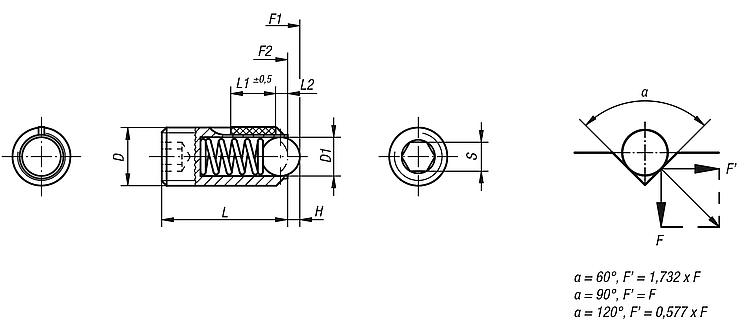

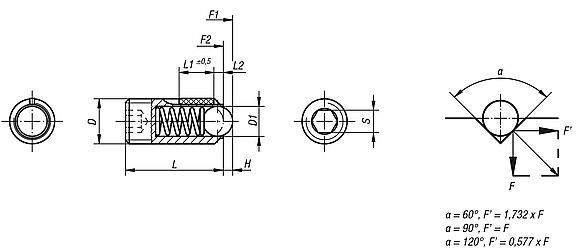

Frenafiletto in nylon.Versione:brunito. Sfera temprata.Nota:Per gli articoli in pollici, la misura delle forme D e S è espressa in pollici, tutte le altre forme sono in mm.Nota disegno:L2 = ca. due passi di filettatura DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Pressori a molla con esagono incassato e sfera, acciaio, forza elastica standard, con frenafiletto - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | L1 | S | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Coppia di
serraggio
ca. Nm | Coppia di svitamento
ca. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03031-AJ | 1/4-28 | 3,5 | 1 | 15 | 7 | 1/8 | 9 | 13 | 0,44 | 0,21 |  | | 2,85 € | | | 03031-A2 | 1/4-20 | 3,5 | 1 | 15 | 7 | 1/8 | 9 | 13 | 0,44 | 0,21 | | | 2,85 € | | | 03031-A3 | 5/16-18 | 5 | 1,5 | 18 | 8 | 5/32 | 15 | 30 | 1,1 | 0,38 | | | 3,45 € | | | 03031-A4 | 3/8-16 | 6 | 2 | 23 | 9 | 3/16 | 20 | 40 | 1,3 | 0,6 | | | 3,78 € | | | 03031-A5 | 1/2-13 | 8 | 2,5 | 26 | 10 | 7/32 | 30 | 55 | 2 | 1,3 | | | 6,42 € | | | 03031-A6 | 5/8-11 | 10 | 3,5 | 33 | 14 | 5/16 | 65 | 125 | 3,9 | 3 | | | 9,14 € | |
|
Pressori a molla con esagono incassato e sfera, acciaio, forza elastica potenziata, con frenafiletto - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | L1 | S | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Coppia di
serraggio
ca. Nm | Coppia di svitamento
ca. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03031-2AJ | 1/4-28 | 3,5 | 1 | 15 | 7 | 1/8 | 28 | 40 | 0,44 | 0,21 | | | 3,04 € | | | 03031-2A2 | 1/4-20 | 3,5 | 1 | 15 | 7 | 1/8 | 28 | 40 | 0,44 | 0,21 | | | 3,04 € | | | 03031-2A3 | 5/16-18 | 5 | 1,5 | 18 | 8 | 5/32 | 47 | 73 | 1,1 | 0,38 | | | 3,71 € | | | 03031-2A4 | 3/8-16 | 6 | 2 | 23 | 9 | 3/16 | 66 | 100 | 1,3 | 0,6 | | | 4,07 € | | | 03031-2A5 | 1/2-13 | 8 | 2,5 | 26 | 10 | 7/32 | 66 | 120 | 2 | 1,3 | | | 6,79 € | | | 03031-2A6 | 5/8-11 | 10 | 3,5 | 33 | 14 | 5/16 | 90 | 180 | 3,9 | 3 | | | 9,67 € | |
|
