03055 inchPressori a molla con esagono incassato e puntale, acciaio inox,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Corpo 1.4305.
Puntale 1.4034.
Molla 1.4310. Versione:Superficie non trattata.
Puntale temprato.Nota:Di seguito sono elencati i pressori a molla in pollici con i quali si possono utilizzare le chiavi di assemblaggio.
M3 = 6-32
M4 = 8-32 e 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32

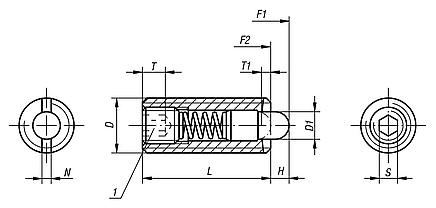

M16 = 5/8-11Nota disegno:1) Perno filettato incollato DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | T1 | N | S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | N. ordine
Chiave di
assemblaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03055-AE | 8-32 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | 03040-904 |  | | 6,59 € | | | 03055-AG | 8-36 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | 03040-904 | | | 6,59 € | | | 03055-A1 | 10-32 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 5 | 17 | 03040-905 | | | 6,54 € | | | 03055-A2 | 1/4-20 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 6 | 17 | 03040-906 | | | 6,54 € | | | 03055-AJ | 1/4-28 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 6 | 17 | 03040-906 | | | 6,54 € | | | 03055-A3 | 5/16-18 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 7 | 29 | 03040-908 | | | 7,45 € | | | 03055-A4 | 3/8-16 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 8 | 31 | 03040-910 | | | 8,72 € | | | 03055-A5 | 1/2-13 | 6 | 4 | 28 | 2 | 2 | 4 | 10 | 47 | 03040-912 | | | 11,14 € | | | 03055-A6 | 5/8-11 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 45 | 100 | 03040-916 | | | 17,49 € | |
