03040 inchPressori a molla con esagono incassato e puntale, acciaio - inch |
Indietro |
|
|
DescrizioneMateriale:Corpo in acciaio classe di resistenza 5.8.
Puntale in acciaio.

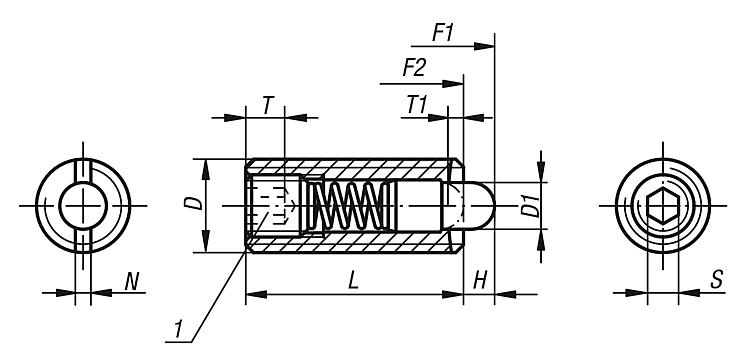

Molla in acciaio per molle cl. D.Versione:brunito. Puntale temprato.Nota:Per gli articoli in pollici, la misura delle forme D e S è espressa in pollici, tutte le altre forme sono in mm.Nota disegno:1) Perno filettato incollato DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Pressori a molla con esagono incassato e puntale, acciaio, forza elastica standard - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | T1 | N | S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | N. ordine
Chiave di
assemblaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03040-AD | 6-32 | 1 | 1,5 | 10 | 1 | 0,4 | 0,7 | 0,5 | 3 | 03040-903 |  | | 3,40 € | | | 03040-AG | 8-36 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | 03040-904 | | | 2,67 € | | | 03040-AE | 8-32 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 5 | 16 | 03040-904 | | | 2,67 € | | | 03040-A1 | 10-32 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 6 | 20 | 03040-905 | | | 2,52 € | | | 03040-AJ | 1/4-28 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 7 | 20 | 03040-906 | | | 2,65 € | | | 03040-A2 | 1/4-20 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 7 | 20 | 03040-906 | | | 2,65 € | | | 03040-A3 | 5/16-18 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 9 | 35 | 03040-908 | | | 3,11 € | | | 03040-A4 | 3/8-16 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 9 | 35 | 03040-910 | | | 3,45 € | | | 03040-A5 | 1/2-13 | 6 | 4 | 28 | 2 | 2 | 4 | 12 | 55 | 03040-912 | | | 4,45 € | | | 03040-A6 | 5/8-11 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 45 | 100 | 03040-916 | | | 5,69 € | |
|
Pressori a molla con esagono incassato e puntale, acciaio, forza elastica leggera - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | T1 | N | S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | N. ordine
Chiave di
assemblaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03040-1AG | 8-36 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 2 | 7 | 03040-904 | | | 2,74 € | | | 03040-1AE | 8-32 | 1,5 | 1,5 | 15 | 0,6 | 0,6 | 1,3 | 2 | 7 | 03040-904 | | | 2,74 € | | | 03040-1A1 | 10-32 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 3 | 10 | 03040-905 | | | 2,81 € | | | 03040-1AJ | 1/4-28 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 3 | 9 | 03040-906 | | | 2,85 € | | | 03040-1A2 | 1/4-20 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 3 | 9 | 03040-906 | | | 2,85 € | | | 03040-1A3 | 5/16-18 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 4 | 16 | 03040-908 | | | 3,39 € | | | 03040-1A4 | 3/8-16 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 4 | 16 | 03040-910 | | | 3,75 € | | | 03040-1A5 | 1/2-13 | 6 | 4 | 28 | 2 | 2 | 4 | 5 | 27 | 03040-912 | | | 4,81 € | | | 03040-1A6 | 5/8-11 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 20 | 45 | 03040-916 | | | 6,18 € | |
|
Pressori a molla con esagono incassato e puntale, acciaio, forza elastica potenziata - inch |
Maggiori informazioni |
Selezione/filtro articoli |
|
N. ordine
| D | D1 | H | L | T1 | N | S | Forza
elastica inizio
F1 ca. N | Forza
elastica fine
F2 ca. N | N. ordine
Chiave di
assemblaggio | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03040-2A1 | 10-32 | 2,4 | 2,3 | 18 | 0,8 | 0,8 | 1,5 | 11 | 29 | 03040-905 | | | 2,77 € | | | 03040-2A2 | 1/4-20 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 14 | 37 | 03040-906 | | | 2,85 € | | | 03040-2AJ | 1/4-28 | 2,7 | 2,5 | 20 | 1 | 1 | 2 | 14 | 37 | 03040-906 | | | 2,85 € | | | 03040-2A3 | 5/16-18 | 3,5 | 3 | 22 | 1,4 | 1,2 | 2,5 | 22 | 65 | 03040-908 | | | 3,43 € | | | 03040-2A4 | 3/8-16 | 4 | 3 | 22 | 1,4 | 1,6 | 3 | 19 | 70 | 03040-910 | | | 3,80 € | | | 03040-2A5 | 1/2-13 | 6 | 4 | 28 | 2 | 2 | 4 | 25 | 85 | 03040-912 | | | 4,91 € | | | 03040-2A6 | 5/8-11 | 7,5 | 5 | 32 | 2,5 | 2,5 | 5 | 60 | 150 | 03040-916 | | | 6,29 € | |
|
