        Piedino di collegamento in plastica per tubi rotondi a due gambe, con traversa

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Materiale termoplastico.
Viti e dadi in acciaio inox 1.4301.

Versione:nero.
Viti e dadi grezzi.Nota:Il serraggio del tubo rotondo avviene tramite due viti. Il giunto di collegamento è compatibile con i piedini regolabili con filettatura M16.

I giunti di collegamento a due gambe con traversa possono essere utilizzati per aumentare la stabilità del sistema di trasporto.

Tubi in acciaio compatibili a norma DIN EN 10220.

Forma A: giunto per tubi a due gambe con angolo di 180°.
Forma B: giunto per tubi a due gambe con angolo di 120°.Su richiesta:Viti e dadi in acciaio zincato.
Altri materiali e colori disponibili.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 29350-02 Piedino di collegamento in plastica per tubi rotondi a due gambe, con traversa

175 kB

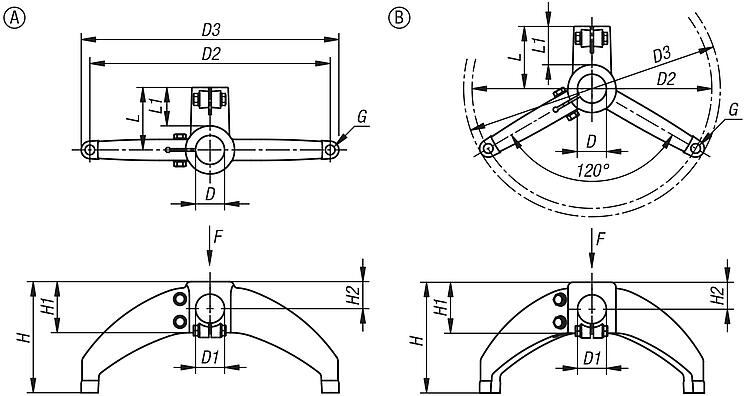

Disegni (sintesi completa)

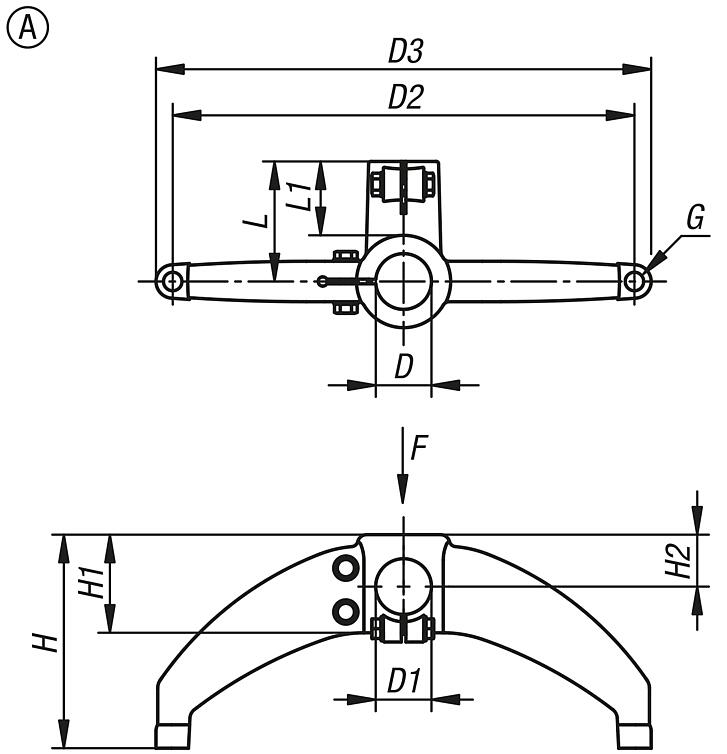

Piedino di collegamento in plastica per tubi rotondi, a due gambe, con traversa, forma A

Maggiori informazioni

Disegni

Piedino di collegamento in plastica per tubi rotondi, a due gambe, con traversa, forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	G	H	H1	H2	L	L1	F max. kN	Prezzo
29350-02-04842	A	48,3	42,4	400	430	M16	185	85	45	104	70	9,6	35,14 €
29350-02-04848	A	48,3	48,3	400	430	M16	185	85	45	104	70	9,6	35,14 €
29350-02-06042	A	60,3	42,4	400	430	M16	185	85	45	104	70	9,6	35,14 €
29350-02-06048	A	60,3	48,3	400	430	M16	185	85	45	104	70	9,6	35,14 €

Piedino di collegamento in plastica per tubi rotondi, a due gambe, con traversa, forma B

Maggiori informazioni

Disegni

Piedino di collegamento in plastica per tubi rotondi, a due gambe, con traversa, forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	G	H	H1	H2	L	L1	F max. kN	Prezzo
29350-02-14842	B	48,3	42,4	400	430	M16	185	85	45	104	70	9,6	35,14 €
29350-02-14848	B	48,3	48,3	400	430	M16	185	85	45	104	70	9,6	35,14 €
29350-02-16042	B	60,3	42,4	400	430	M16	185	85	45	104	70	9,6	35,14 €
29350-02-16048	B	60,3	48,3	400	430	M16	185	85	45	104	70	9,6	35,14 €
