Sedi per snodi angolari DIN 71805

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistemi e componenti per la costruzione di macchine e impianti
    - Teste a snodo Snodi assiali Tappi filettati Elementi per la regolazione Dell‘altezza Piedini articolati/di regolazione Piedi Cerniere
      - Snodi angolari
        Sedi per snodi angolari DIN 71805

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio.Versione:zincato e passivato.Nota:Gli snodi sferici femmina sono dei ricambi per gli snodi angolari DIN 71802. Per gli anelli di fermo idonei per la Forma B vedere circlip per snodi sferici femmina.Su richiesta:Snodo sferico femmina di acciaio inox.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27655 Sedi per snodi angolari DIN 71805

151 kB

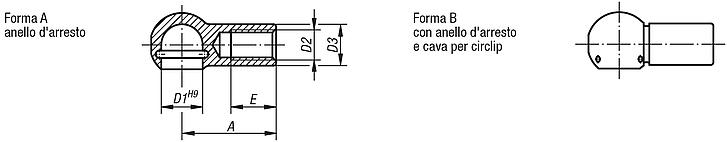

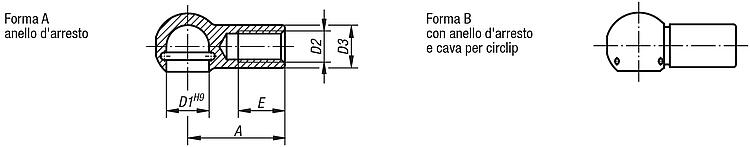

Disegni (sintesi completa)

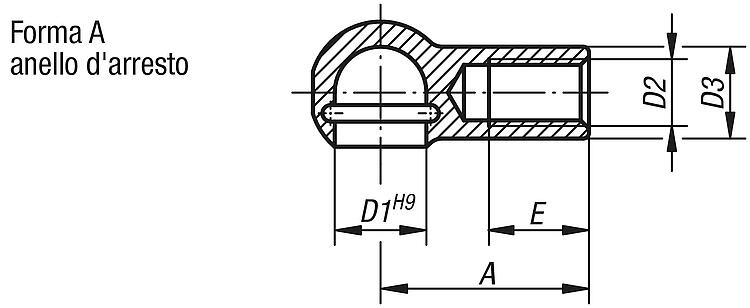

Sedi per snodi angolari DIN 71805 forma A

Maggiori informazioni

Disegni

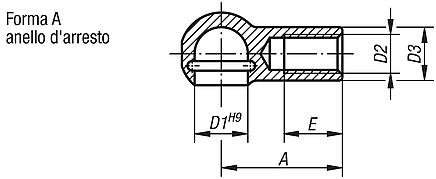

Sedi per snodi angolari DIN 71805 forma A

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	A	E	Prezzo
27655-0805	A	8	M5	8	22	10,2	0,71 €
27655-1006	A	10	M6	10	25	11,5	0,79 €
27655-1308	A	13	M8	13	30	14	1,25 €
27655-1610	A	16	M10	16	35	15,5	1,96 €
27655-1612	A	16	M12	16	35	15,5	2,21 €
27655-1914	A	19	M14x1,5	22	45	21,5	4,72 €
27655-1916	A	19	M16	22	45	21,5	6,21 €

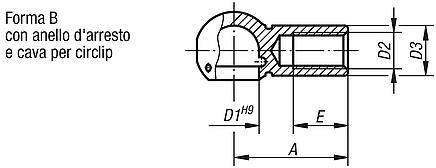

Sedi per snodi angolari DIN 71805 forma B

Maggiori informazioni

Disegni

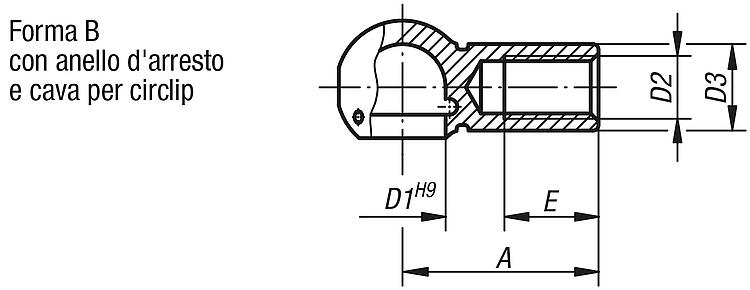

Sedi per snodi angolari DIN 71805 forma B

Selezione/filtro articoli

N. ordine	Forma	D1	D2	D3	A	E	Prezzo
27655-080351	B	8	M3,5	8	18	8	1,61 €
27655-08051	B	8	M5	8	22	10,2	0,75 €
27655-10061	B	10	M6	10	25	11,5	0,94 €
27655-13081	B	13	M8	13	30	14	1,32 €
27655-16101	B	16	M10	16	35	15,5	2,05 €
27655-16121	B	16	M12	16	35	15,5	2,14 €
27655-19141	B	19	M14x1,5	22	45	21,5	4,95 €
27655-19161	B	19	M16	22	45	21,5	6,31 €
