        Snodi angolari DIN 71802

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Acciaio o acciaio inox 1.4305.

Versione:zincato e passivato. Modello in acciaio inox non trattato.Nota:La filettatura sinistrorsa si riferisce alla misura D2.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27650 Snodi angolari DIN 71802

191 kB

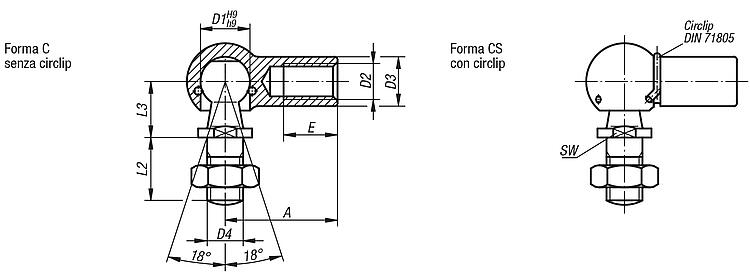

Disegni (sintesi completa)

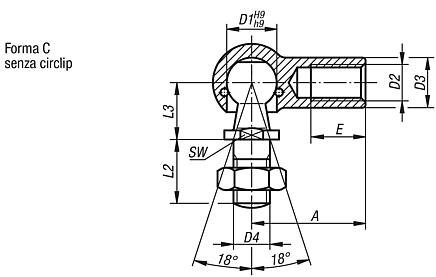

Snodi angolari DIN 71802 forma C

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione	Materiale corpo base	D1	D2	D3	D4	A	L2	L3	E	SW	Prezzo
27650-0805	C	filettatura destrorsa	acciaio	8	M5	8	M5	22	10,2	9	10,2	7	1,56 €
27650-1006	C	filettatura destrorsa	acciaio	10	M6	10	M6	25	12,5	11	11,5	8	1,84 €
27650-1308	C	filettatura destrorsa	acciaio	13	M8	13	M8	30	16,5	13	14	11	2,50 €
27650-1610	C	filettatura destrorsa	acciaio	16	M10	16	M10	35	20	16	15,5	13	3,73 €
27650-1612	C	filettatura destrorsa	acciaio	16	M12	16	M12	35	20	16	15,5	13	4,28 €
27650-1914	C	filettatura destrorsa	acciaio	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	8,31 €
27650-1916	C	filettatura destrorsa	acciaio	19	M16	22	M16	45	28	20	21,5	16	10,95 €
27650-080501	C	filettatura sinistrorsa	acciaio	8	M5	8	M5	22	10,2	9	10,2	7	1,96 €
27650-100601	C	filettatura sinistrorsa	acciaio	10	M6	10	M6	25	12,5	11	11,5	8	2,13 €
27650-130801	C	filettatura sinistrorsa	acciaio	13	M8	13	M8	30	16,5	13	14	11	2,86 €
27650-161001	C	filettatura sinistrorsa	acciaio	16	M10	16	M10	35	20	16	15,5	13	4,62 €
27650-161201	C	filettatura sinistrorsa	acciaio	16	M12	16	M12	35	20	16	15,5	13	5,19 €
27650-191401	C	filettatura sinistrorsa	acciaio	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	10,07 €
27650-191601	C	filettatura sinistrorsa	acciaio	19	M16	22	M16	45	28	20	21,5	16	12,10 €

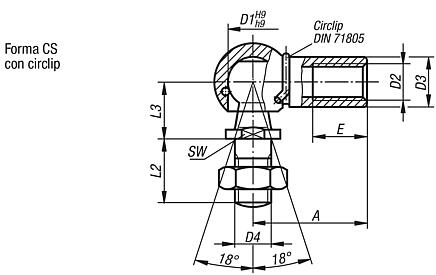

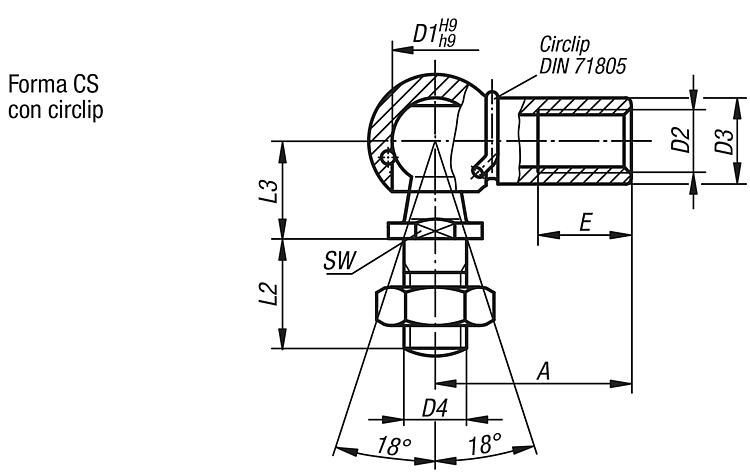

Snodi angolari DIN 71802 forma CS

Maggiori informazioni

Disegni

Selezione/filtro articoli

N. ordine	Forma	Versione 2	Materiale corpo base	D1	D2	D3	D4	A	L2	L3	E	SW	Prezzo
27650-080351	CS	filettatura destrorsa	acciaio	8	M3,5	8	M4	18	10,2	9	8	7	2,99 €
27650-08051	CS	filettatura destrorsa	acciaio	8	M5	8	M5	22	10,2	9	10,2	7	1,79 €
27650-10061	CS	filettatura destrorsa	acciaio	10	M6	10	M6	25	12,5	11	11,5	8	2,01 €
27650-13081	CS	filettatura destrorsa	acciaio	13	M8	13	M8	30	16,5	13	14	11	2,66 €
27650-16101	CS	filettatura destrorsa	acciaio	16	M10	16	M10	35	20	16	15,5	13	3,90 €
27650-16121	CS	filettatura destrorsa	acciaio	16	M12	16	M12	35	20	16	15,5	13	4,51 €
27650-19141	CS	filettatura destrorsa	acciaio	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	8,66 €
27650-19161	CS	filettatura destrorsa	acciaio	19	M16	22	M16	45	28	20	21,5	16	11,42 €
27650-080511	CS	filettatura sinistrorsa	acciaio	8	M5	8	M5	22	10,2	9	10,2	7	2,09 €
27650-100611	CS	filettatura sinistrorsa	acciaio	10	M6	10	M6	25	12,5	11	11,5	8	2,35 €
27650-130811	CS	filettatura sinistrorsa	acciaio	13	M8	13	M8	30	16,5	13	14	11	3,06 €
27650-161011	CS	filettatura sinistrorsa	acciaio	16	M10	16	M10	35	20	16	15,5	13	4,90 €
27650-161211	CS	filettatura sinistrorsa	acciaio	16	M12	16	M12	35	20	16	15,5	13	5,30 €
27650-191411	CS	filettatura sinistrorsa	acciaio	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	10,49 €
27650-191611	CS	filettatura sinistrorsa	acciaio	19	M16	22	M16	45	28	20	21,5	16	12,51 €
27650-08052	CS	filettatura destrorsa	acciaio inox	8	M5	8	M5	22	10,2	9	10,2	7	12,55 €
27650-10062	CS	filettatura destrorsa	acciaio inox	10	M6	10	M6	25	12,5	11	11,5	8	14,06 €
27650-13082	CS	filettatura destrorsa	acciaio inox	13	M8	13	M8	30	16,5	13	14	11	14,87 €
27650-16102	CS	filettatura destrorsa	acciaio inox	16	M10	16	M10	35	20	16	15,5	13	26,66 €
27650-16122	CS	filettatura destrorsa	acciaio inox	16	M12	16	M12	35	20	16	15,5	13	28,27 €
27650-080521	CS	filettatura sinistrorsa	acciaio inox	8	M5	8	M5	22	10,2	9	10,2	7	12,93 €
27650-100621	CS	filettatura sinistrorsa	acciaio inox	10	M6	10	M6	25	12,5	11	11,5	8	14,77 €
27650-130821	CS	filettatura sinistrorsa	acciaio inox	13	M8	13	M8	30	16,5	13	14	11	15,63 €
27650-161021	CS	filettatura sinistrorsa	acciaio inox	16	M10	16	M10	35	20	16	15,5	13	27,99 €
27650-161221	CS	filettatura sinistrorsa	acciaio inox	16	M12	16	M12	35	20	16	15,5	13	29,68 €
