        Perno con foro per copiglia adatto per teste a forcella

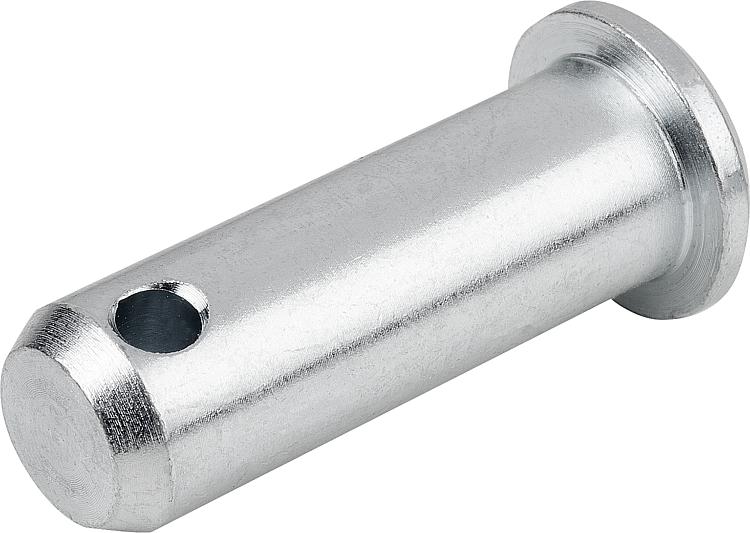

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio o acciaio inox 1.4305.

Versione:Acciaio a zincatura galvanica.
Acciaio inox non trattato.Nota:Perno con foro per copiglia adatto per teste a forcella DIN 71752. Il fissaggio avviene tramite copiglie.

La copiglia serve come elemento di fissaggio per il perno. In combinazione con l'apposita testa a forcella viene creato uno snodo a a forcella completamente funzionante.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 27621-03 Perno con foro per copiglia adatto per teste a forcella

193 kB

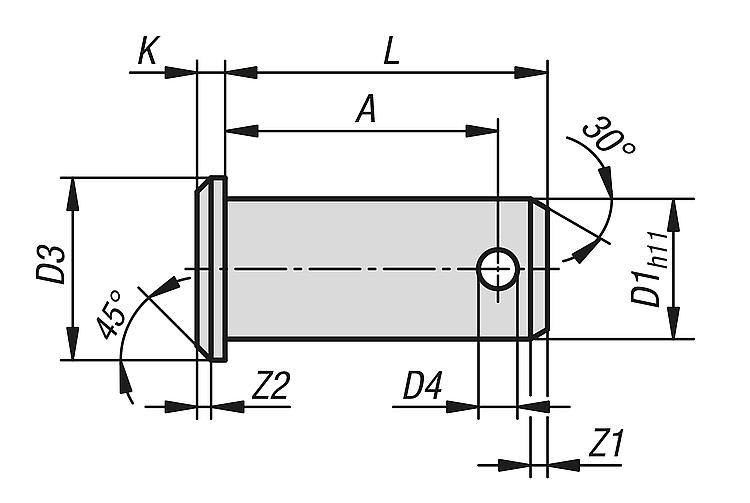

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	D1	D3	D4	A	K	L	Z1	Z2	Prezzo
27621-03-004100	acciaio	4	6	1	10	1	12	1	0,5	0,97 €
27621-03-005123	acciaio	5	8	1,2	12,3	1,5	15	1	0,5	0,85 €
27621-03-006153	acciaio	6	9	1,6	15,3	1,5	18	1,5	0,5	0,89 €
27621-03-008195	acciaio	8	12	2	19,5	2	23	2	1	1,01 €
27621-03-010245	acciaio	10	14	3,2	24,5	2	29	2	1	1,05 €
27621-03-012295	acciaio	12	17	4	29,5	3	35	2,5	1,5	1,48 €
27621-03-014325	acciaio	14	19	4	32,5	3	40	2,5	1,5	1,61 €
27621-03-016382	acciaio	16	21	4	38,2	3	45	2,5	1,5	1,63 €
27621-03-020470	acciaio	20	26	5	47	4	53	3	2	2,50 €
27621-03-025590	acciaio	25	32	6,3	59	5	67	4	2	6,81 €
27621-03-028632	acciaio	28	34	6,3	63,2	5	72	4	2	19,03 €
27621-03-030590	acciaio	30	36	6,3	59	5	67	4	2	11,16 €
27621-03-030682	acciaio	30	36	6,3	68,2	5	77	4	2	8,77 €
27621-03-035765	acciaio	35	44	8	76,5	6	87	5	2	15,51 €
27621-03-040900	acciaio	40	48	8	90	6	100	5	2	65,24 €
27621-03-042900	acciaio	42	48	8	90	7	100	5	2	84,51 €
27621-03-0501030	acciaio	50	58	10	103	7	115	6	2	112,02 €
27621-03-104100	acciaio inox	4	6	1	10	1	12	1	0,5	1,10 €
27621-03-105123	acciaio inox	5	8	1,2	12,3	1,5	15	1	0,5	1,31 €
27621-03-106153	acciaio inox	6	9	1,6	15,3	1,5	18	1,5	0,5	1,43 €
27621-03-108195	acciaio inox	8	12	2	19,5	2	23	2	1	1,75 €
27621-03-110245	acciaio inox	10	14	3,2	24,5	2	29	2	1	2,07 €
27621-03-112295	acciaio inox	12	17	4	29,5	3	35	2,5	1,5	3,29 €
27621-03-114325	acciaio inox	14	19	4	32,5	3	40	2,5	1,5	3,84 €
27621-03-116382	acciaio inox	16	21	4	38,2	3	45	2,5	1,5	3,48 €
27621-03-120470	acciaio inox	20	26	5	47	4	53	3	2	5,47 €
27621-03-125590	acciaio inox	25	32	6,3	59	5	67	4	2	35,11 €
27621-03-130590	acciaio inox	30	36	6,3	59	5	67	4	2	38,74 €
