DescrizioneMateriale:Corpo base e disco rotante in lega di alluminio. Albero in acciaio inox.Versione:Corpo base e disco rotante anodizzate.Nota:Allentando la maniglia a leva è possibile ruotare il disco rotante sul corpo base. Ruotabile a 360°. Il disco rotante scatta in posizione ogni 90° (21150-25 ogni 45°). La retinatura consiste in un pezzo di spinta a sfere, che può essere rimosso facilmente. Una graduazione a 2° permette di effettuare una regolazione precisa dell'angolo. Il disco rotante può essere combinato in modo semplice secondo il principio della costruzione modulare con gli accessori della sua categoria.Nota disegno:

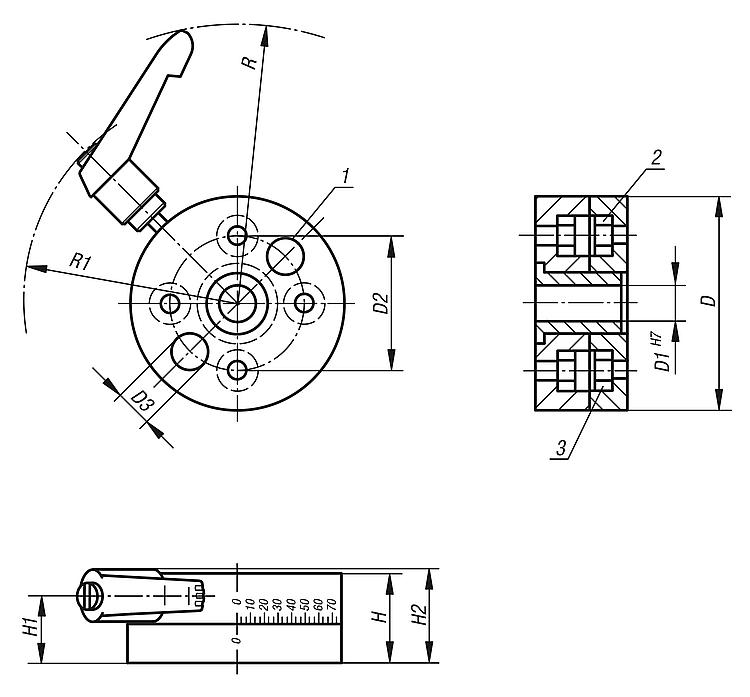

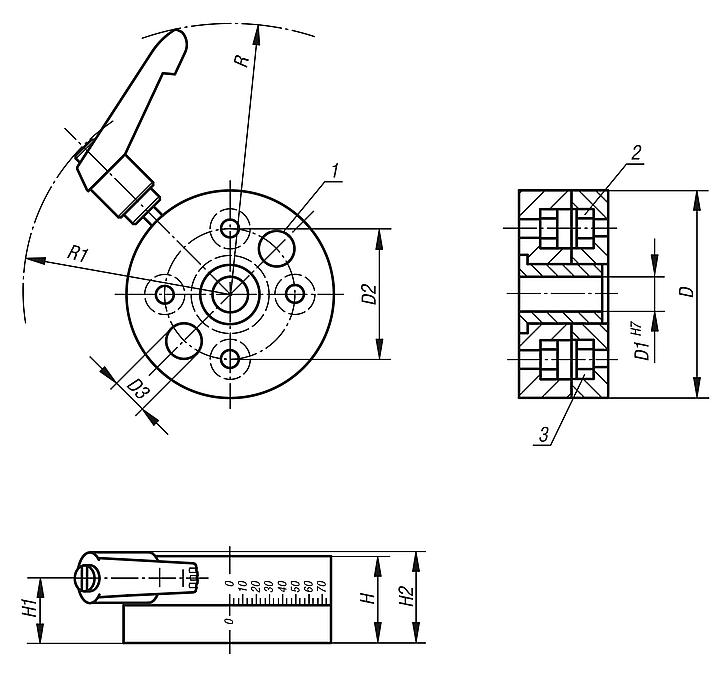

1) Foro di montaggio per l'estrazione del dado 2) Il dado esagonale DIN 934 (8X) può essere estratto a pressione M (D4) 3) Svasature secondo DIN 974-1 (D4)
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
