Tavole di posizionamento lunghe con indicatore di posizione
Descrizione articolo/immagini prodotto
DescrizioneMateriale:Supporto del cuscinetto e slitta in lega di alluminio, anodizzata. Perni di centratura in acciaio inox, rettificati. Mandrino in acciaio inox, filettatura rullata. Guida cuscinetto radente, priva di manutenzione. Indicatori di posizione in plastica.Versione:Gioco radiale della guida inferiore a 0,02 mm, gioco assiale assente. Mandrino autobloccante, ulteriormente bloccabile.Nota:Grazie alle guide pressoché prive di gioco e al mandrino totalmente privo di gioco non è necessario, per la regolazione, allentare e serrare il mandrino. Indicatore di posizione digitale con accuratezza di 0,1 mm, numeri crescenti con rotazione a destra. Il valore di visualizzazione dell'indicatore di posizione può essere impostato girando l'anello di trascinamento senza utensile. La posizione di montaggio dell'indicatore di posizione può essere fissata per mezzo di una vite in quattro punti. Con la dimensione 25 sono possibili 3 posizioni (in alto, a destra e a sinistra). La tavola di posizionamento può essere combinata in modo semplice secondo il principio della costruzione modulare con gli accessori della sua categoria.Nota disegno:

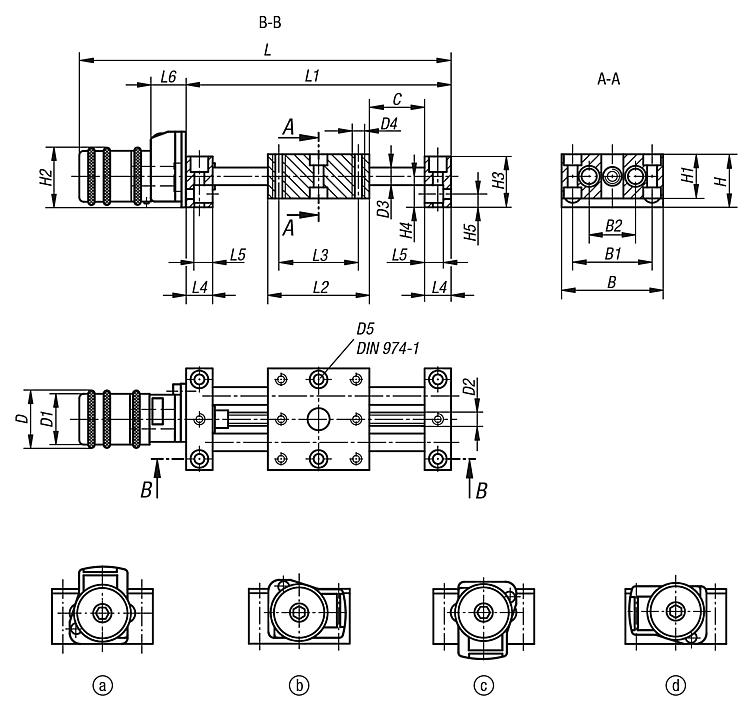

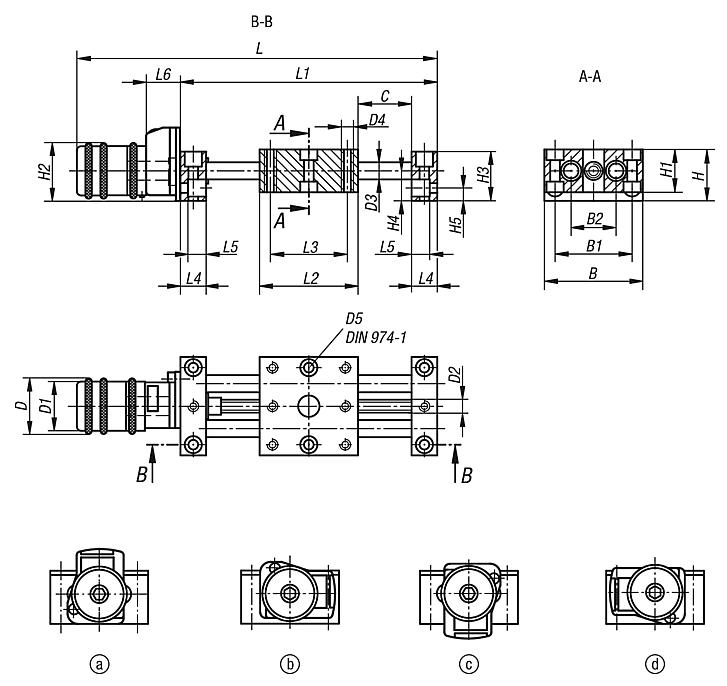

Posizione di montaggio dell'indicatore di posizione: a) in alto (standard) b) a destra c) in basso d) a sinistra
Particolarità:
DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
