        Carrello di guida con flangia

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo in acciaio da bonifica.
Sfere in acciaio per cuscinetti volventi.
Elemento di rinvio di plastica.Versione:Superficie non trattata.Nota:I carrelli di guida con flangia a ricircolo di sfere sono progettati con classe di precisione N senza precarico (Z0). Con guarnizione di tenuta su entrambi i lati. Versione a 4 file con profilo ad arco a tutto sesto. Le piste delle guide con profilo sono allineate sotto un angolo di 45° e possono quindi assorbire carichi da tutte le direzioni.

Elevati valori dinamici: v = 5 m/s.

Temperatura di funzionamento in funzionamento continuo max. 80 °C.Su richiesta:Disponibili classi di precisione e di precarico diverse.Nota disegno:

1) Bordo di arresto rettificato

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 21402 Carrello di guida con flangia

159 kB

Nota tecnica per guide profilate

105 kB

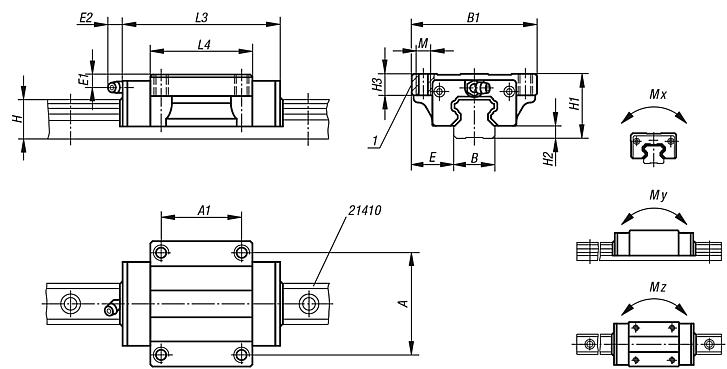

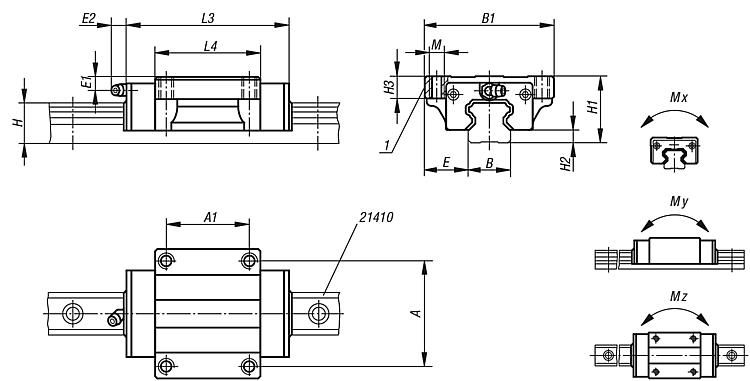

Disegni

Selezione/filtro articoli

N. ordine	Versione	Dimensioni	Mx Nm	My Nm	Mz Nm	Capacità di carico dinamico N	Capacità di carico statico N	Foro per lubrificante	A	A1	B	B1	E	E1	E2	H	H1	H2	H3	L3	L4	M	Prezzo
21402-15106601	Standard	15	70	50	50	6850	12700	Ø3	38	30	15	47	16	4,3	5	14	24	4,6	8	66	40	M5	61,81 €
21402-20107801	Standard	20	220	180	180	14500	25600	M6x1	53	40	20	63	21,5	5	13,5	18	30	5	9	77,8	48,8	M6	70,40 €
21402-25108801	Standard	25	360	320	310	21400	40000	M6x1	57	45	23	70	23,5	5	13,5	22	36	7	12	88	57	M8	73,61 €
21402-30110901	Standard	30	600	500	490	29800	54900	M6x1	72	52	28	90	31	7	13	26	42	9	12	109	72	M10	95,05 €
21402-25211001	lungo	25	504	448	434	29960	56000	M6x1	57	45	23	70	23,5	5	13,5	22	36	7	12	110,1	79,1	M8	81,01 €
21402-30213101	lungo	30	785	650	650	39000	71900	M6x1	72	52	28	90	31	7	13	26	42	9	12	131,3	94,3	M10	104,37 €
