        Moduli a portale pneumatici con guida lineare

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo base, slitte e piastre flangia in lega di alluminio.
Guide di scorrimento di acciaio.Versione:Corpo base anodizzato in colore naturale.
Slitte e piastre flangia anodizzate.
Guide di scorrimento temprate.Nota:Moduli a portale con binario di guida con cuscinetti a sfera. Azionamento pneumatico mediante un cilindro pneumatico privo di asta del pistone. Elevata capacità di carico grazie al profilato in alluminio rinforzato a sbalzo. I moduli possono essere inseriti in ogni posizione.
Le indicazioni sul carico si applicano al carico dinamico.

Accuratezza di ripetibilità ±0,02 mm.Range di temperatura: Da +5 °C a +70 °C
(da +5 °C a +60 °C per dimensione 65)Su richiesta:* Altre lunghezze (sollevamento S max. 5000 mm) e posizioni intermedie.Accessori:Per ammortizzatori, interruttori di prossimità e connettori a spina vedere la tabella.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 20200 Moduli a portale pneumatici con guida lineare

198 kB

Nota tecnica per moduli a portale pneumatici

111 kB

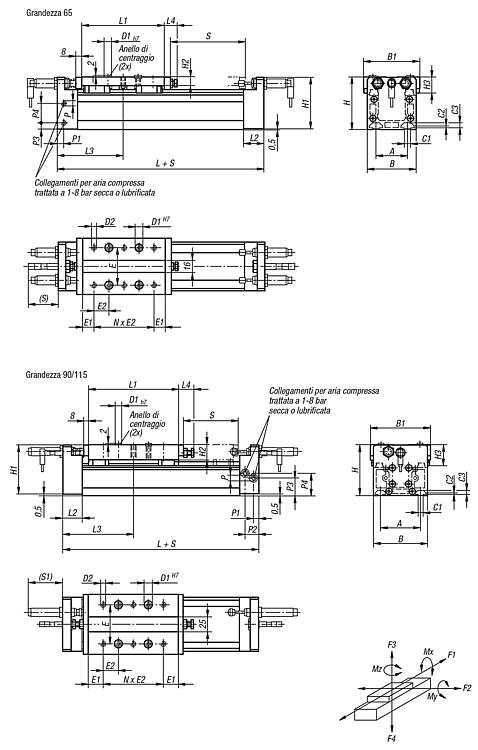

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Dimensioni	A	B	B1	C1	C2	C3	D1	D2	E	E1	E2	H	H1	H2	H3	L	Corsa S	Prezzo
20200-1065X0500	65	42	65	75	8,1	2,5	6,8	10	M5	50	15	20	70	69,5	11,5	21,5	175	500	3.100,27 €
20200-1090X0500	90	67	90	100	8,1	2,5	6,8	10	M6	65	25	25	85	84,5	25	35	235	500	3.442,30 €
20200-1115X0500	115	97	125	135	10	5	8,5	13	M8	90	20	30	115	114,5	25	44,8	305	500	4.254,09 €

N. ordine	Dimensioni	L1	L2	L3	L4	N (quantità)	P	P1	P2	P3	P4	S1	Prezzo
20200-1065X0500	65	110	27	87,5	17	4	M5	8,5	-	8,5	25,8	40	3.100,27 €
20200-1090X0500	90	150	32	117,5	25,5	4	G1/8	9	23	30	38	64,5	3.442,30 €
20200-1115X0500	115	220	32	152,5	25,5	6	G1/4	15,5	19,5	40,5	60,5	62,5	4.254,09 €

N. ordine	Dimensioni	Forza del pistone a 6 bar (N)	Ø cilindro	Consumo d'aria per ogni corsa da 10 mm a 6 bar (ccm)	Mx Nm	My Nm	Mz Nm	F1 N	F2 N	F3 N	F4 (N)	Prezzo
20200-1065X0500	65	150	18	18	155	260	260	460	610	610	610	3.100,27 €
20200-1090X0500	90	250	25	35	310	410	410	560	750	750	750	3.442,30 €
20200-1115X0500	115	640	40	88	1570	2270	2270	1550	2070	2070	2070	4.254,09 €
