        Blocchi di appoggio forma D

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.
Superfici di appoggio rettificate.Nota:I blocchi di appoggio servono a raggiungere una determinata altezza di appoggio. I fori filettati aggiuntivi nei blocchi di appoggio vengono usati come alloggiamento per altri elementi del dispositivo.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 01247-05 Blocchi di appoggio forma D

336 kB

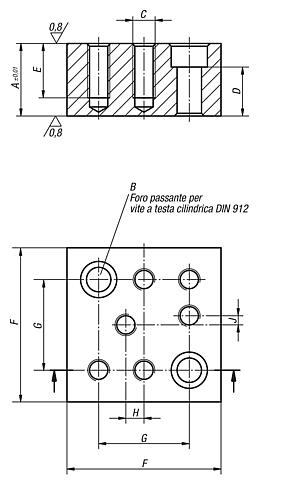

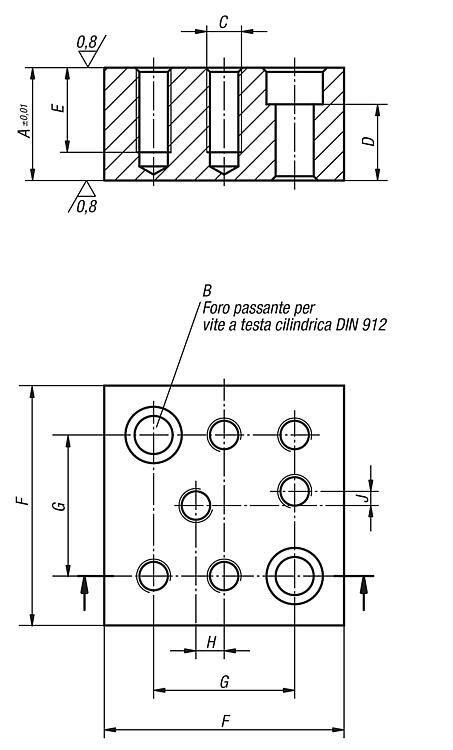

Disegni

Selezione/filtro articoli

N. ordine	A	B foro passante per vite DIN 912	C	D	E	F	G	H	J	Peso kg	Prezzo
01247-05-14012025	25	M12	M12	12	25	85	50	10	5	1.218	162,93 €
01247-05-14012032	32	M12	M12	19	32	85	50	10	5	1.56	167,15 €
01247-05-14012040	40	M12	M12	27	30	85	50	10	5	1.97	178,72 €
01247-05-14012050	50	M12	M12	37	30	85	50	10	5	2.5	186,08 €
01247-05-14016025	25	M16	M16	8	25	85	50	10	5	1.039	162,93 €
01247-05-14016032	32	M16	M16	15	32	85	50	10	5	1.33	167,15 €
01247-05-14016040	40	M16	M16	23	35	85	50	10	5	1.7	178,72 €
01247-05-14016050	50	M16	M16	33	35	85	50	10	5	2.123	186,08 €
