07770Staffa di sollevamento girevole in acciaio o acciaio inox |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio da bonifica o acciaio inox.Versione:Acciaio brunito.
Acciaio inox non trattato.Nota Staffa di sollevamento girevole:Non utilizzare rondelle distanziatrici tra la flangia della boccola e la superficie di appoggio.
Rispettare il diametro dell'imbocco consentito (D2) della svasatura filettata.
Le viti devono essere serrate con il momento torcente indicato e devono essere verificate ed eventualmente riavvitate a intervalli regolari. Dopo il montaggio è necessario verificare se la staffa è mobile e girabile liberamente in tutte le direzioni.
Sollevare con attenzione, evitare sollecitazioni d'urto.
La capacità di carico della staffa non deve essere superata.Nota Chiave di assemblaggio:- Inserire la chiave di montaggio nei fori disponibili della staffa di sollevamento girevole.
- Serrare con una chiave dinamometrica la staffa di sollevamento girevole con la coppia di serraggio suggerita.
Rispettare il diametro dell'imbocco consentito della svasatura filettata.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

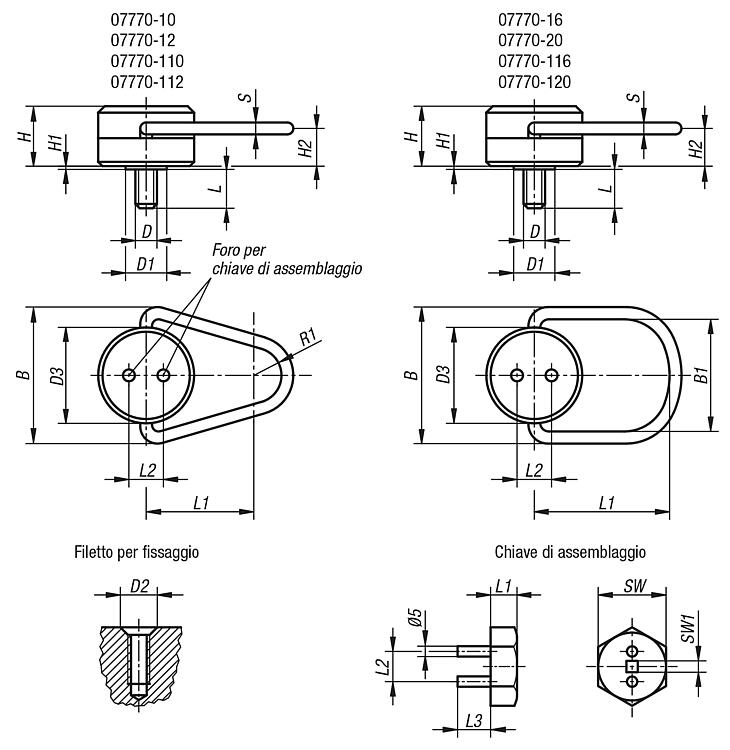

| N. ordine | Materiale
| B | B1 | D
| D1 | D2 | D3 | H | H1 | H2 | L | L1 | L2 | R1 | S | Portata max.
kg
| Coppia di serraggio
consigliata
Nm | Chiave di
assemblaggio
adatta | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07770-10 | Acciaio | 66,7 | - | M10 | 19,1 | 13 | 44,5 | 27,8 | 1,2 | 17,9 | 14,6 | 50,8 | 16,3 | 12,7 | 7,9 | 500 | 10 | 07770-101 |  |  | 76,14 € | | | 07770-12 | Acciaio | 66,7 | - | M12 | 19,1 | 16 | 44,5 | 27,8 | 1,2 | 17,9 | 19,1 | 50,8 | 16,3 | 12,7 | 7,9 | 700 | 25 | 07770-101 | | | 65,24 € | | | 07770-16 | Acciaio | 96,8 | 70 | M16 | 22,2 | 19 | 63,5 | 38,5 | 0,8 | 22,6 | 23,8 | 88,9 | 23,1 | - | 12,7 | 1500 | 50 | 07770-201 | | | 109,71 € | | | 07770-20 | Acciaio | 96,8 | 70 | M20 | 25,4 | 22 | 63,5 | 38,5 | 0,8 | 22,6 | 30,2 | 88,9 | 23,1 | - | 12,7 | 2000 | 80 | 07770-201 | | | 243,00 € | | | 07770-110 | Acciaio inox | 66,7 | - | M10 | 19,1 | 13 | 44,5 | 27,8 | 1,2 | 17,9 | 14,6 | 50,8 | 16,3 | 12,7 | 7,9 | 250 | 10 | 07770-101 | | | 230,24 € | | | 07770-112 | Acciaio inox | 66,7 | - | M12 | 19,1 | 16 | 44,5 | 27,8 | 1,2 | 17,9 | 19,1 | 50,8 | 16,3 | 12,7 | 7,9 | 350 | 25 | 07770-101 | | | 230,24 € | | | 07770-116 | Acciaio inox | 96,8 | 70 | M16 | 22,2 | 19 | 63,5 | 38,5 | 0,8 | 22,6 | 23,8 | 88,9 | 23,1 | - | 12,7 | 750 | 50 | 07770-201 | | | 277,33 € | | | 07770-120 | Acciaio inox | 96,8 | 70 | M20 | 25,4 | 22 | 63,5 | 38,5 | 0,8 | 22,6 | 30,2 | 88,9 | 23,1 | - | 12,7 | 1000 | 80 | 07770-201 | | | 343,63 € | |
N. ordine
| L1 | L2 | L3 | SW | SW1 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07770-101 | 14 | 16,3 | 17,5 | 24 | 1/4 | | | 24,14 € | | | 07770-201 | 16,5 | 23,1 | 28,6 | 32 | 3/8 | | | 29,92 € | |
