        Anello di sollevamento in acciaio con basculamento laterale, orientabile a 360 gradi

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:brunito.Nota:Ogni versione viene sottoposta a una verifica visiva dopo un esame della capacità portante (con fattore di sicurezza 5).
A ogni staffa di sollevamento è allegata una scheda dati di sicurezza per l'installazione.
Non utilizzare rondelle distanziatrici tra la flangia della boccola e la superficie di appoggio.
Le viti devono essere serrate con il momento torcente indicato e devono essere verificate ed eventualmente riavvitate a intervalli regolari. Dopo il montaggio è necessario verificare se la staffa è mobile e girabile liberamente in tutte le direzioni.
Sollevare con attenzione, evitare sollecitazioni d'urto.
La capacità di carico della staffa non deve essere superata.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 07752 Anello di sollevamento in acciaio con basculamento laterale, orientabile a 360 gradi

142 kB

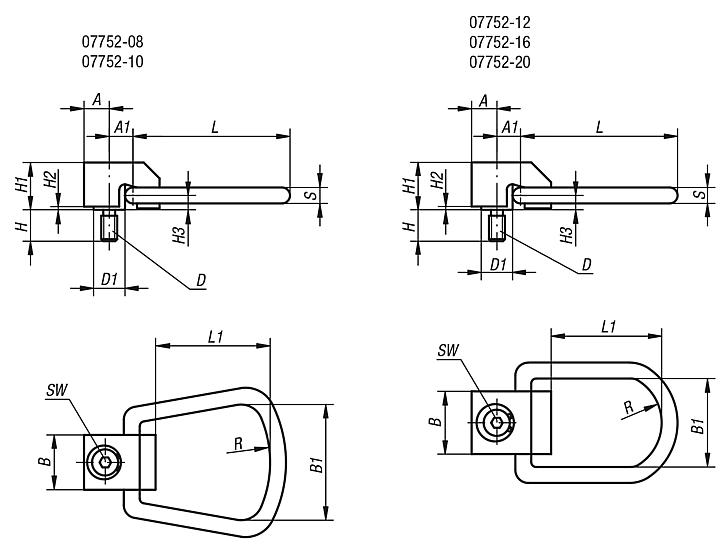

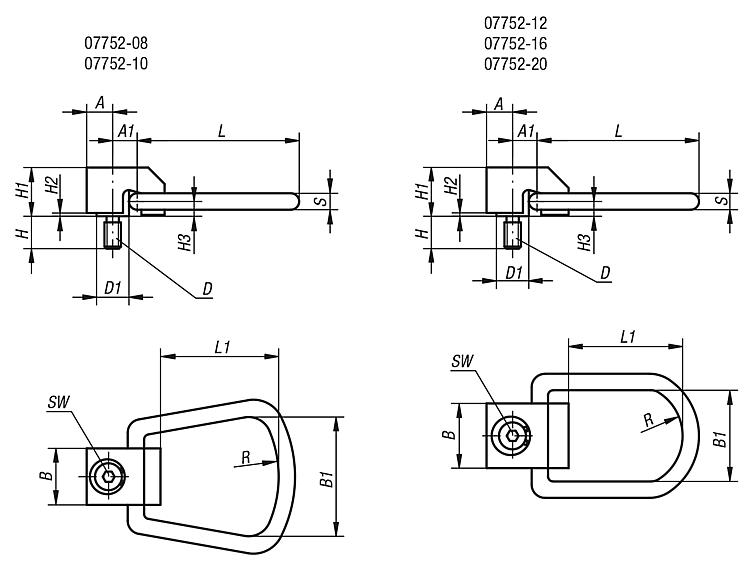

Disegni

Selezione/filtro articoli

N. ordine	A	A1	B	B1	D	D1	H	H1	H2	H3	L	L1	R	S	SW	Coppia di serraggio Nm	Portata max. kg	Prezzo
07752-08	12,7	12,7	25,4	44,5	M8	15,8	15,8	23,8	1,6	7,2	75,4	52,4	25,4	7,9	6	4,2	325	37,03 €
07752-10	12,7	12,7	25,4	44,5	M10	15,8	19,8	23,8	1,6	7,2	75,4	52,4	25,4	7,9	6	6	500	53,73 €
07752-12	19,8	23,8	41,3	50,8	M12	25,4	23,8	40,1	2	11,1	120,7	82,6	38,1	12,7	10	20	725	72,90 €
07752-16	19,8	23,8	41,3	50,8	M16	25,4	31,8	40,1	2	11,1	120,7	82,6	38,1	12,7	10	40	1400	83,34 €
07752-20	19,8	23,8	41,3	50,8	M20	25,4	39,7	40,1	2	11,1	120,7	82,6	38,1	12,7	10	70	2290	131,73 €
