07800Ghiere DIN 705, acciaio inox |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Anello di regolazione acciaio inox 1.4305.

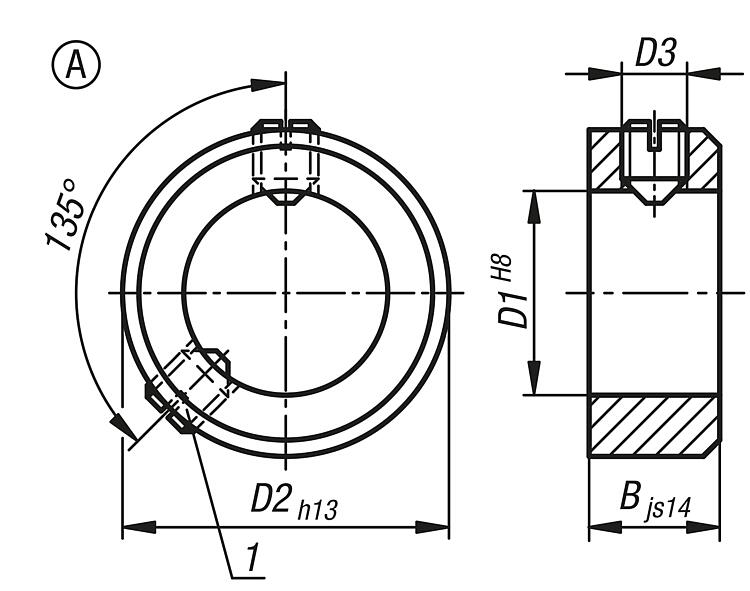

Perno filettato acciaio inox A2.Versione:Ghiera e perno filettato non trattati.Nota:Forma A: con perno filettato DIN 553 (con intaglio)
Forma E: con perno filettato DIN EN ISO 4027 (esagono incassato)
Le tolleranze indicate si applicano secondo la norma DIN 705 per ghiere grezze. Le tolleranze ghiere zincati non possono essere garantite. Tuttavia, ciò non influisce sul funzionamento.Nota disegno:1) secondo perno filettato da D1 ≥ 75 DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

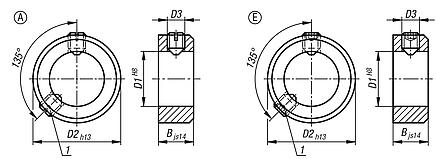

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | B | D2 | D3
Perno filettato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07800-100302 | A | 3 | 5 | 7 | M2x3 |  | | 1,40 € | | | 07800-100402 | A | 4 | 5 | 8 | M2,5x3 | | | 1,41 € | | | 07800-100502 | A | 5 | 6 | 10 | M3x4 | | | 1,41 € | | | 07800-100602 | A | 6 | 8 | 12 | M4x5 | | | 1,52 € | | | 07800-100702 | A | 7 | 8 | 12 | M4x5 | | | 1,52 € | | | 07800-100802 | A | 8 | 8 | 16 | M4x6 | | | 1,87 € | | | 07800-100902 | A | 9 | 10 | 18 | M5x8 | | | 2,01 € | | | 07800-101002 | A | 10 | 10 | 20 | M5x8 | | | 2,20 € | | | 07800-101102 | A | 11 | 10 | 20 | M5x8 | | | 2,20 € | | | 07800-101202 | A | 12 | 12 | 22 | M6x8 | | | 2,76 € | | | 07800-101402 | A | 14 | 12 | 25 | M6x8 | | | 3,14 € | | | 07800-101502 | A | 15 | 12 | 25 | M6x8 | | | 3,14 € | | | 07800-101602 | A | 16 | 12 | 28 | M6x8 | | | 4,50 € | | | 07800-101802 | A | 18 | 14 | 32 | M6x8 | | | 5,81 € | | | 07800-102002 | A | 20 | 14 | 32 | M6x8 | | | 5,81 € | | | 07800-102402 | A | 24 | 16 | 40 | M8x12 | | | 9,56 € | | | 07800-102502 | A | 25 | 16 | 40 | M8x10 | | | 9,56 € | | | 07800-102602 | A | 26 | 16 | 40 | M8x10 | | | 9,56 € | | | 07800-102802 | A | 28 | 16 | 45 | M8x12 | | | 11,16 € | | | 07800-103002 | A | 30 | 16 | 45 | M8x10 | | | 11,16 € | | | 07800-103202 | A | 32 | 16 | 50 | M8x12 | | | 14,06 € | | | 07800-103502 | A | 35 | 16 | 56 | M8x12 | | | 14,47 € | | | 07800-103602 | A | 36 | 16 | 56 | M8x12 | | | 17,60 € | | | 07800-103802 | A | 38 | 16 | 56 | M8x12 | | | 18,60 € | | | 07800-104002 | A | 40 | 18 | 63 | M10x16 | | | 23,38 € | | | 07800-104202 | A | 42 | 18 | 63 | M10x16 | | | 23,38 € | | | 07800-104502 | A | 45 | 18 | 70 | M10x16 | | | 27,65 € | | | 07800-104802 | A | 48 | 18 | 70 | M10x16 | | | 27,65 € | | | 07800-105002 | A | 50 | 18 | 80 | M10x16 | | | 34,22 € | | | 07800-105202 | A | 52 | 18 | 80 | M10x16 | | | 35,24 € | | | 07800-105502 | A | 55 | 18 | 80 | M10x16 | | | 35,24 € | | | 07800-105602 | A | 56 | 18 | 80 | M10x16 | | | 35,24 € | | | 07800-105802 | A | 58 | 20 | 90 | M10x16 | | | 50,22 € | | | 07800-106002 | A | 60 | 20 | 90 | M10x16 | | | 50,22 € | | | 07800-106302 | A | 63 | 20 | 90 | M10x16 | | | 50,22 € | | | 07800-106502 | A | 65 | 20 | 100 | M10x20 | | | 66,23 € | | | 07800-106802 | A | 68 | 20 | 100 | M10x20 | | | 66,23 € | | | 07800-107002 | A | 70 | 20 | 100 | M10x20 | | | 66,23 € | | | 07800-107202 | A | 72 | 20 | 100 | M10x20 | | | 89,75 € | | | 07800-107502 | A | 75 | 22 | 110 | M12x20 | | | 89,75 € | | | 07800-108002 | A | 80 | 22 | 110 | M12x20 | | | 89,75 € | | | 07800-108502 | A | 85 | 22 | 125 | M12x25 | | | 115,63 € | | | 07800-109002 | A | 90 | 22 | 125 | M12x20 | | | 115,63 € | | | 07800-110002 | A | 100 | 25 | 140 | M12x25 | | | 137,09 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | D1 | B | D2 | D3
Perno filettato | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07800-300302 | E | 3 | 5 | 7 | M2x3 | | | 1,35 € | | | 07800-300402 | E | 4 | 5 | 8 | M2,5x3 | | | 1,36 € | | | 07800-300502 | E | 5 | 6 | 10 | M3x4 | | | 1,36 € | | | 07800-300602 | E | 6 | 8 | 12 | M4x5 | | | 1,43 € | | | 07800-300702 | E | 7 | 8 | 12 | M4x5 | | | 1,43 € | | | 07800-300802 | E | 8 | 8 | 16 | M4x6 | | | 1,76 € | | | 07800-300902 | E | 9 | 10 | 18 | M5x8 | | | 1,96 € | | | 07800-301002 | E | 10 | 10 | 20 | M5x8 | | | 2,08 € | | | 07800-301102 | E | 11 | 10 | 20 | M5x8 | | | 2,16 € | | | 07800-301202 | E | 12 | 12 | 22 | M6x8 | | | 2,76 € | | | 07800-301402 | E | 14 | 12 | 25 | M6x8 | | | 3,14 € | | | 07800-301502 | E | 15 | 12 | 25 | M6x8 | | | 3,14 € | | | 07800-301602 | E | 16 | 12 | 28 | M6x8 | | | 4,40 € | | | 07800-301802 | E | 18 | 14 | 32 | M6x8 | | | 5,46 € | | | 07800-302002 | E | 20 | 14 | 32 | M6x8 | | | 5,46 € | | | 07800-302402 | E | 24 | 16 | 40 | M8x12 | | | 9,02 € | | | 07800-302502 | E | 25 | 16 | 40 | M8x10 | | | 9,02 € | | | 07800-302602 | E | 26 | 16 | 40 | M8x10 | | | 9,02 € | | | 07800-302802 | E | 28 | 16 | 45 | M8x12 | | | 10,58 € | | | 07800-303002 | E | 30 | 16 | 45 | M8x10 | | | 10,58 € | | | 07800-303202 | E | 32 | 16 | 50 | M8x12 | | | 13,37 € | | | 07800-303502 | E | 35 | 16 | 56 | M8x12 | | | 14,23 € | | | 07800-303602 | E | 36 | 16 | 56 | M8x12 | | | 16,00 € | | | 07800-303802 | E | 38 | 16 | 56 | M8x12 | | | 17,07 € | | | 07800-304002 | E | 40 | 18 | 63 | M10x16 | | | 22,37 € | | | 07800-304202 | E | 42 | 18 | 63 | M10x16 | | | 22,37 € | | | 07800-304502 | E | 45 | 18 | 70 | M10x16 | | | 25,97 € | | | 07800-304802 | E | 48 | 18 | 70 | M10x16 | | | 25,97 € | | | 07800-305002 | E | 50 | 18 | 80 | M10x16 | | | 27,76 € | | | 07800-305202 | E | 52 | 18 | 80 | M10x16 | | | 27,76 € | | | 07800-305502 | E | 55 | 18 | 80 | M10x16 | | | 27,76 € | | | 07800-305602 | E | 56 | 18 | 80 | M10x16 | | | 27,76 € | | | 07800-305802 | E | 58 | 20 | 90 | M10x16 | | | 42,67 € | | | 07800-306002 | E | 60 | 20 | 90 | M10x16 | | | 42,67 € | | | 07800-306302 | E | 63 | 20 | 90 | M10x16 | | | 42,67 € | | | 07800-306502 | E | 65 | 20 | 100 | M10x20 | | | 56,37 € | | | 07800-306802 | E | 68 | 20 | 100 | M10x20 | | | 56,37 € | | | 07800-307002 | E | 70 | 20 | 100 | M10x20 | | | 56,37 € | | | 07800-307202 | E | 72 | 20 | 100 | M10x20 | | | 75,74 € | | | 07800-307502 | E | 75 | 22 | 110 | M12x20 | | | 75,74 € | | | 07800-308002 | E | 80 | 22 | 110 | M12x20 | | | 75,74 € | | | 07800-308502 | E | 85 | 22 | 125 | M12x25 | | | 98,54 € | | | 07800-309002 | E | 90 | 22 | 125 | M12x20 | | | 98,54 € | | | 07800-310002 | E | 100 | 25 | 140 | M12x25 | | | 116,52 € | |
|
