        Moltiplicatore della forza di serraggio

Descrizione articolo/immagini prodotto

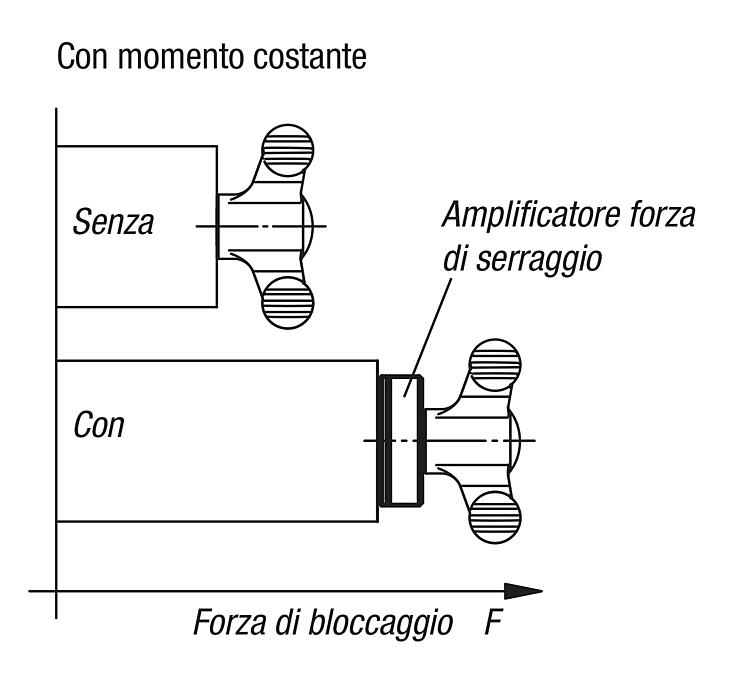

DescrizioneMateriale:Alloggiamento del cuscinetto in acciaio.Versione:brunito.Nota:Il moltiplicatore della forza di serraggio viene usato generalmente in combinazione con elementi di serraggio. Con l'unità di supporto integrata, composta da una corona ad aghi assiale e due rondelle assiali per cuscinetto, è possibile ottenere una forza di serraggio doppia con la stessa lunghezza di leva.Vantaggi:Con la superficie di appoggio fissa il componente viene protetto.
La maggiore forza di precarico comporta una minore tendenza all'inserimento nella filettatura.

Come elementi di serraggio possono essere utilizzati ad es. maniglie a leva, impugnature a galletto e pomelli a lobi, pomelli zigrinati o viti a testa esagonale e cilindrica.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
