07337Copiglie elastiche simili a DIN 11024 |
Indietro |
|
|
DescrizioneMateriale:Acciaio o acciaio inox A2.Versione:Acciaio zincato.
Acciaio inox non trattato.Nota:Le copiglie elastiche servono al fissaggio di perni e assi. Esse sono montabili facilmente e sono riutilizzabili. Le estremità sono levigate e prive di sbavature.

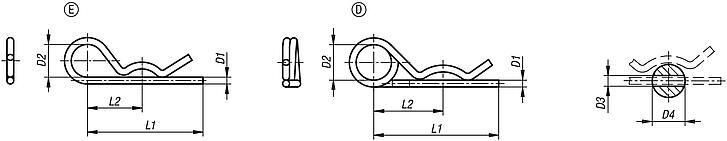

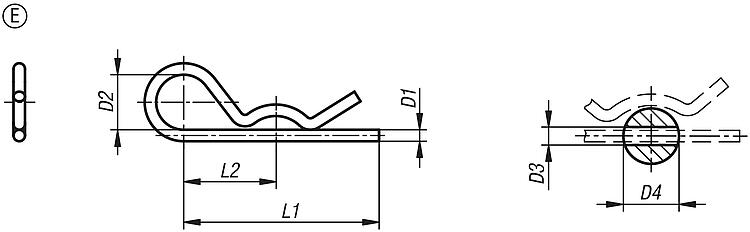

Le copiglie elastiche a doppia spira sono caratterizzate da una linea caratteristica più piatta e sono quindi più semplici da montare. Grazie alla doppia spira un cavetto di tenuta è fissabile in modo più sicuro contro l'eventuale perdita.Nota disegno:Forma E: con spira semplice.

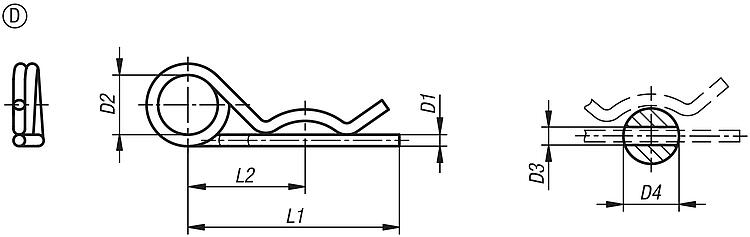

Forma D: con spira doppia (la direzione della spira può essere diversa rispetto al disegno). DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D1 | D2
| D3 | D4=per
Ø del bullone | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07337-11200 | E | acciaio | 2 | 10 | 2,5 | 9-14 | 50 | 25 |  | | 0,37 € | | | 07337-11300 | E | acciaio | 3 | 18 | 3,5 | 10-16 | 60 | 28 | | | 0,38 € | | | 07337-11400 | E | acciaio | 4 | 20 | 4,5 | 16-20 | 60 | 30 | | | 0,39 € | | | 07337-11500 | E | acciaio | 5 | 24 | 6 | 20-28 | 85 | 40 | | | 0,81 € | | | 07337-11600 | E | acciaio | 6 | 30 | 7 | 28-40 | 105 | 50 | | | 0,98 € | | | 07337-11700 | E | acciaio | 7 | 30 | 8 | 28-45 | 105 | 50 | | | 1,75 € | | | 07337-21200 | E | acciaio inox A2 | 2 | 10 | 2,5 | 7-8 | 40 | 25 | | | 0,45 € | | | 07337-21250 | E | acciaio inox A2 | 2,5 | 11 | 3 | 10-16 | 46 | 24 | | | 0,60 € | | | 07337-21300 | E | acciaio inox A2 | 3 | 16 | 3,5 | 16-18 | 60 | 34 | | | 0,71 € | | | 07337-21400 | E | acciaio inox A2 | 4 | 19 | 4,5 | 18-20 | 64 | 36 | | | 1,60 € | | | 07337-21500 | E | acciaio inox A2 | 5 | 26 | 6 | 20-28 | 82 | 45 | | | 2,74 € | | | 07337-21600 | E | acciaio inox A2 | 6 | 30 | 7 | 28-40 | 110 | 60 | | | 4,32 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | D1 | D2
| D3 | D4=per
Ø del bullone | L1 | L2 | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07337-12225 | D | acciaio | 2,25 | 20 | 2,5 | 9-11,2 | 42 | 24 | | | 0,55 € | | | 07337-12280 | D | acciaio | 2,8 | 20 | 3,2 | 11,2-14 | 48 | 26 | | | 0,63 € | | | 07337-12360 | D | acciaio | 3,6 | 20 | 4 | 14-20 | 64 | 32 | | | 0,68 € | | | 07337-12450 | D | acciaio | 4,5 | 25 | 5 | 20-26 | 80 | 39 | | | 0,75 € | | | 07337-12560 | D | acciaio | 5,6 | 25 | 6,3 | 26-34 | 97 | 45 | | | 1,70 € | | | 07337-12630 | D | acciaio | 6,3 | 30 | 7 | 34-45 | 125 | 56 | | | 1,90 € | | | 07337-12700 | D | acciaio | 7 | 30 | 8 | 45-56 | 150 | 63 | | | 3,93 € | | | 07337-22225 | D | acciaio inox A2 | 2,25 | 20 | 2,5 | 7-9 | 42 | 24 | | | 0,59 € | | | 07337-22280 | D | acciaio inox A2 | 2,8 | 20 | 3,2 | 11-14 | 48 | 26 | | | 0,90 € | | | 07337-22360 | D | acciaio inox A2 | 3,6 | 20 | 4 | 14-20 | 64 | 32 | | | 2,33 € | | | 07337-22450 | D | acciaio inox A2 | 4,5 | 25 | 5 | 20-26 | 80 | 39 | | | 3,46 € | | | 07337-22560 | D | acciaio inox A2 | 5,6 | 25 | 6,3 | 26-34 | 97 | 45 | | | 4,81 € | |
|
