07331Anelli di fermo per fori DIN 472 |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Acciaio per molle o acciaio inox 1.4122.Versione:Acciaio per molle, fosfatizzato.

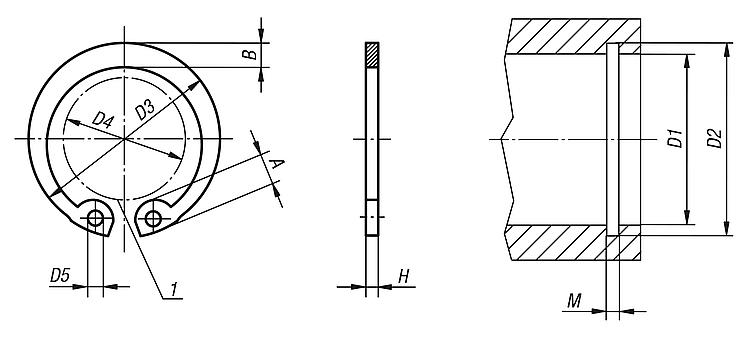

Acciaio inox non trattato.Nota:Gli anelli di fermo DIN 472 sono elementi di sicurezza per fori con uso universale. Possono sopportare elevate forze assiali tra l'elemento meccanico (come il cuscinetto volvente) e la cava in cui è montato l'anello. Nota disegno:1) Spazio per il montaggio DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
| N. ordine | Materiale
corpo base | A | B | D1 | D2 | D3 | D4 | D5 | H | M | CAD | Acc. | Prezzo | Ordinare |
|---|
| 07331-080800 | Acciaio | 2,4 | 1,1 | 8 | 8,4 | 8,7 | 3 | 1 | 0,8 | 0,9 |  | | 0,13 € | | | 07331-091000 | Acciaio | 2,5 | 1,3 | 9 | 9,4 | 9,8 | 3,7 | 1 | 0,8 | 0,9 | | | 0,13 € | | | 07331-101000 | Acciaio | 3,2 | 1,4 | 10 | 10,4 | 10,8 | 3,3 | 1,2 | 1 | 1,1 | | | 0,13 € | | | 07331-121000 | Acciaio | 3,4 | 1,7 | 12 | 12,5 | 13 | 4,9 | 1,5 | 1 | 1,1 | | | 0,14 € | | | 07331-141000 | Acciaio | 3,7 | 1,9 | 14 | 14,6 | 15,1 | 6,2 | 1,7 | 1 | 1,1 | | | 0,16 € | | | 07331-151000 | Acciaio | 3,7 | 2 | 15 | 15,7 | 16,2 | 7,2 | 1,7 | 1 | 1,1 | | | 0,16 € | | | 07331-161000 | Acciaio | 3,8 | 2 | 16 | 16,8 | 17,3 | 8 | 1,7 | 1 | 1,1 | | | 0,20 € | | | 07331-171000 | Acciaio | 3,9 | 2,1 | 17 | 17,8 | 18,3 | 8,8 | 1,7 | 1 | 1,1 | | | 0,21 € | | | 07331-181000 | Acciaio | 4,1 | 2,2 | 18 | 19 | 19,5 | 9,4 | 2 | 1 | 1,1 | | | 0,21 € | | | 07331-191000 | Acciaio | 4,1 | 2,2 | 19 | 20 | 20,5 | 10,4 | 2 | 1 | 1,1 | | | 0,21 € | | | 07331-201000 | Acciaio | 4,2 | 2,3 | 20 | 21 | 21,5 | 11,2 | 2 | 1 | 1,1 | | | 0,23 € | | | 07331-221000 | Acciaio | 4,2 | 2,5 | 22 | 23 | 23,5 | 13,2 | 2 | 1 | 1,1 | | | 0,31 € | | | 07331-241200 | Acciaio | 4,4 | 2,6 | 24 | 25,2 | 25,9 | 14,8 | 2 | 1,2 | 1,3 | | | 0,36 € | | | 07331-251200 | Acciaio | 4,5 | 2,7 | 25 | 26,2 | 26,9 | 15,5 | 2 | 1,2 | 1,3 | | | 0,40 € | | | 07331-261200 | Acciaio | 4,7 | 2,8 | 26 | 27,2 | 27,9 | 16,1 | 2 | 1,2 | 1,3 | | | 0,45 € | | | 07331-281200 | Acciaio | 4,8 | 2,9 | 28 | 29,4 | 30,1 | 17,9 | 2 | 1,2 | 1,3 | | | 0,46 € | | | 07331-301200 | Acciaio | 4,8 | 3 | 30 | 31,4 | 32,1 | 19,9 | 2 | 1,2 | 1,3 | | | 0,48 € | | | 07331-321200 | Acciaio | 5,4 | 3,2 | 32 | 33,7 | 34,4 | 20,6 | 2,5 | 1,2 | 1,3 | | | 0,60 € | | | 07331-351500 | Acciaio | 5,4 | 3,4 | 35 | 37 | 37,8 | 23,6 | 2,5 | 1,5 | 1,6 | | | 0,78 € | | | 07331-381500 | Acciaio | 5,5 | 3,7 | 38 | 40 | 40,8 | 26,4 | 2,5 | 1,5 | 1,6 | | | 0,81 € | | | 07331-401750 | Acciaio | 5,8 | 3,9 | 40 | 42,5 | 43,5 | 27,8 | 2,5 | 1,75 | 1,85 | | | 1,33 € | | | 07331-451750 | Acciaio | 6,2 | 4,3 | 45 | 47,5 | 48,5 | 32 | 2,5 | 1,75 | 1,85 | | | 1,38 € | | | 07331-471750 | Acciaio | 6,4 | 4,4 | 47 | 49,5 | 50,5 | 33,5 | 2,5 | 1,75 | 1,85 | | | 1,79 € | | | 07331-502000 | Acciaio | 6,5 | 4,6 | 50 | 53 | 54,2 | 36,3 | 2,5 | 2 | 2,15 | | | 1,82 € | | | 07331-552000 | Acciaio | 6,8 | 5 | 55 | 58 | 59,2 | 40,7 | 2,5 | 2 | 2,15 | | | 1,91 € | | | 07331-602000 | Acciaio | 7,3 | 5,4 | 60 | 63 | 64,2 | 44,7 | 2,5 | 2 | 2,15 | | | 2,02 € | | | 07331-752500 | Acciaio | 7,8 | 6,6 | 75 | 78 | 79,5 | 58,6 | 3 | 2,5 | 2,65 | | | 2,91 € | | | 07331-080801 | acciaio inox | 2,4 | 1,1 | 8 | 8,4 | 8,7 | 3 | 1 | 0,8 | 0,9 | | | 0,46 € | | | 07331-091001 | acciaio inox | 2,5 | 1,3 | 9 | 9,4 | 9,8 | 3,7 | 1 | 0,8 | 0,9 | | | 0,55 € | | | 07331-101001 | acciaio inox | 3,2 | 1,4 | 10 | 10,4 | 10,8 | 3,3 | 1,2 | 1 | 1,1 | | | 0,60 € | | | 07331-121001 | acciaio inox | 3,4 | 1,7 | 12 | 12,5 | 13 | 4,9 | 1,5 | 1 | 1,1 | | | 0,64 € | | | 07331-141001 | acciaio inox | 3,7 | 1,9 | 14 | 14,6 | 15,1 | 6,2 | 1,7 | 1 | 1,1 | | | 0,67 € | | | 07331-151001 | acciaio inox | 3,7 | 2 | 15 | 15,7 | 16,2 | 7,2 | 1,7 | 1 | 1,1 | | | 0,71 € | | | 07331-161001 | acciaio inox | 3,8 | 2 | 16 | 16,8 | 17,3 | 8 | 1,7 | 1 | 1,1 | | | 0,77 € | | | 07331-171001 | acciaio inox | 3,9 | 2,1 | 17 | 17,8 | 18,3 | 8,8 | 1,7 | 1 | 1,1 | | | 0,84 € | | | 07331-191001 | acciaio inox | 4,1 | 2,2 | 19 | 20 | 20,5 | 10,4 | 2 | 1 | 1,1 | | | 0,93 € | | | 07331-201001 | acciaio inox | 4,2 | 2,3 | 20 | 21 | 21,5 | 11,2 | 2 | 1 | 1,1 | | | 0,97 € | | | 07331-221001 | acciaio inox | 4,2 | 2,5 | 22 | 23 | 23,5 | 13,2 | 2 | 1 | 1,1 | | | 1,15 € | | | 07331-241201 | acciaio inox | 4,4 | 2,6 | 24 | 25,2 | 25,9 | 14,8 | 2 | 1,2 | 1,3 | | | 1,36 € | | | 07331-251201 | acciaio inox | 4,5 | 2,7 | 25 | 26,2 | 26,9 | 15,5 | 2 | 1,2 | 1,3 | | | 1,45 € | | | 07331-261201 | acciaio inox | 4,7 | 2,8 | 26 | 27,2 | 27,9 | 16,1 | 2 | 1,2 | 1,3 | | | 1,50 € | | | 07331-281201 | acciaio inox | 4,8 | 2,9 | 28 | 29,4 | 30,1 | 17,9 | 2 | 1,2 | 1,3 | | | 1,54 € | | | 07331-301201 | acciaio inox | 4,8 | 3 | 30 | 31,4 | 32,1 | 19,9 | 2 | 1,2 | 1,3 | | | 1,61 € | | | 07331-321201 | acciaio inox | 5,4 | 3,2 | 32 | 33,7 | 34,4 | 20,6 | 2,5 | 1,2 | 1,3 | | | 1,69 € | | | 07331-351501 | acciaio inox | 5,4 | 3,4 | 35 | 37 | 37,8 | 23,6 | 2,5 | 1,5 | 1,6 | | | 1,74 € | | | 07331-381501 | acciaio inox | 5,5 | 3,7 | 38 | 40 | 40,8 | 26,4 | 2,5 | 1,5 | 1,6 | | | 1,99 € | | | 07331-401751 | acciaio inox | 5,8 | 3,9 | 40 | 42,5 | 43,5 | 27,8 | 2,5 | 1,75 | 1,85 | | | 2,17 € | | | 07331-451751 | acciaio inox | 6,2 | 4,3 | 45 | 47,5 | 48,5 | 32 | 2,5 | 1,75 | 1,85 | | | 2,55 € | | | 07331-502001 | acciaio inox | 6,5 | 4,6 | 50 | 53 | 54,2 | 36,3 | 2,5 | 2 | 2,15 | | | 2,65 € | | | 07331-552001 | acciaio inox | 6,8 | 5 | 55 | 58 | 59,2 | 40,7 | 2,5 | 2 | 2,15 | | | 2,70 € | | | 07331-602001 | acciaio inox | 7,3 | 5,4 | 60 | 63 | 64,2 | 44,7 | 2,5 | 2 | 2,15 | | | 3,28 € | | | 07331-752501 | acciaio inox | 7,8 | 6,6 | 75 | 78 | 79,5 | 58,6 | 3 | 2,5 | 2,65 | | | 6,89 € | |
Indicazioni su questo articolo |
Gli anelli di fermo norelem vengono spesso usati nella prassi per il fissaggio assiale dei cuscinetti volventi. A tal fine, gli anelli di fermo possono essere sottoposti anche a grandi forze. Il fissaggio della posizione tramite anello trova applicazione anche con perni o nei fori. Gli anelli di fermo a norma DIN 472 sono stati realizzati appositamente per le cave dell'albero. Spesso l'anello di fermo viene montato e smontato con l'ausilio di una pinza. La forza viene trasmessa dalla parte del macchinario premente alla rispettiva parete scanalata. Gli anelli di fermo comportano un risparmio di costi e di tempi di allestimento. |
