        Vite a testa cilindrica con esagono incassato DIN EN ISO 4762 con frenafiletto

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio o acciaio inox (A 2).

Frenafiletto in nylon.Versione:Acciaio classe di resistenza 8.8, colore nero.

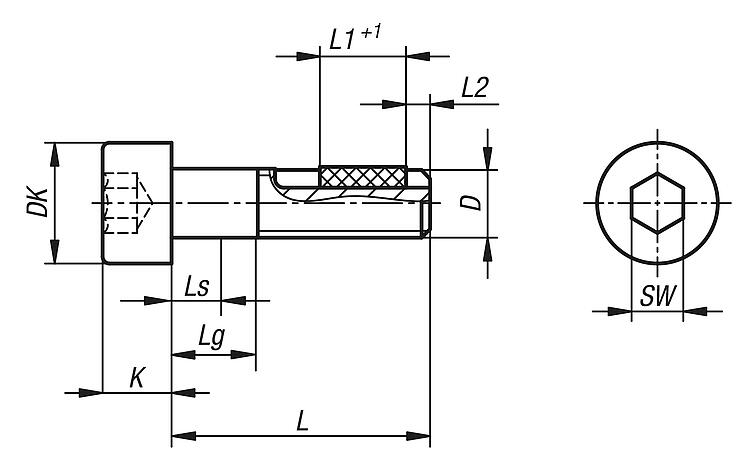

Acciaio inox A2-70 non trattato.Nota disegno:

L2 = ca. due passi di filettatura

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 07160 Vite a testa cilindrica con esagono incassato DIN EN ISO 4762 con frenafiletto

145 kB

Clssi di resistenza

127 kB

Panoramica degli standard per i dispositivi di fissaggio

690 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale	D	L	Ls min.	Lg max.	DK	K	L1	SW	Coppia di serraggio ca. Nm	Coppia di svitamento ca. Nm	Prezzo
07160-804X10	acciaio	M4	10	0	2,1	7	4	5	3	0,15	0,22	0,40 €
07160-804X12	acciaio	M4	12	0	2,1	7	4	5	3	0,15	0,22	0,40 €
07160-804X16	acciaio	M4	16	0	2,1	7	4	6	3	0,15	0,22	0,40 €
07160-804X20	acciaio	M4	20	0	2,1	7	4	7	3	0,15	0,22	0,40 €
07160-804X25	acciaio	M4	25	0	2,1	7	4	7	3	0,15	0,22	0,40 €
07160-805X10	acciaio	M5	10	0	2,4	8,5	5	5	4	0,25	0,1	0,40 €
07160-805X12	acciaio	M5	12	0	2,4	8,5	5	6	4	0,25	0,1	0,40 €
07160-805X16	acciaio	M5	16	0	2,4	8,5	5	7	4	0,25	0,1	0,40 €
07160-805X20	acciaio	M5	20	0	2,4	8,5	5	7	4	0,25	0,1	0,40 €
07160-805X25	acciaio	M5	25	0	2,4	8,5	5	8	4	0,25	0,1	0,40 €
07160-805X30	acciaio	M5	30	4	8	8,5	5	8	4	0,25	0,1	0,40 €
07160-805X40	acciaio	M5	40	14	18	8,5	5	8	4	0,25	0,1	0,40 €
07160-806X10	acciaio	M6	10	0	3	10	6	5	5	0,45	0,25	0,40 €
07160-806X12	acciaio	M6	12	0	3	10	6	6	5	0,45	0,25	0,40 €
07160-806X16	acciaio	M6	16	0	3	10	6	7	5	0,45	0,25	0,40 €
07160-806X20	acciaio	M6	20	0	3	10	6	7	5	0,45	0,25	0,40 €
07160-806X25	acciaio	M6	25	0	3	10	6	8	5	0,45	0,25	0,40 €
07160-806X30	acciaio	M6	30	0	3	10	6	8	5	0,45	0,25	0,40 €
07160-806X35	acciaio	M6	35	6	11	10	6	8	5	0,45	0,25	0,40 €
07160-806X40	acciaio	M6	40	11	16	10	6	8	5	0,45	0,25	0,45 €
07160-806X45	acciaio	M6	45	16	21	10	6	8	5	0,45	0,25	0,45 €
07160-806X50	acciaio	M6	50	21	26	10	6	8	5	0,45	0,25	0,47 €
07160-808X16	acciaio	M8	16	0	3,75	13	8	7	6	0,8	0,4	0,44 €
07160-808X20	acciaio	M8	20	0	3,75	13	8	8	6	0,8	0,4	0,44 €
07160-808X25	acciaio	M8	25	0	3,75	13	8	8	6	0,8	0,4	0,46 €
07160-808X30	acciaio	M8	30	0	3,75	13	8	8	6	0,8	0,4	0,47 €
07160-808X35	acciaio	M8	35	0	3,75	13	8	10	6	0,8	0,4	0,47 €
07160-808X40	acciaio	M8	40	5,75	12	13	8	10	6	0,8	0,4	0,51 €
07160-808X45	acciaio	M8	45	10,75	17	13	8	10	6	0,8	0,4	0,51 €
07160-810X25	acciaio	M10	25	0	4,5	16	10	10	8	1,7	0,9	0,56 €
07160-810X30	acciaio	M10	30	0	4,5	16	10	10	8	1,7	0,9	0,56 €
07160-810X40	acciaio	M10	40	0	4,5	16	10	12	8	1,7	0,9	0,68 €
07160-810X50	acciaio	M10	50	10,5	18	16	10	12	8	1,7	0,9	0,72 €
07160-812X30	acciaio	M12	30	0	5,25	18	12	10	10	1,8	0,9	1,30 €
07160-812X40	acciaio	M12	40	0	5,25	18	12	12	10	1,8	0,9	1,41 €
07160-812X50	acciaio	M12	50	0	5,25	18	12	12	10	1,8	0,9	1,44 €
07160-904X10	acciaio inox A2	M4	10	0	2,1	7	4	5	3	0,15	0,22	0,47 €
07160-904X12	acciaio inox A2	M4	12	0	2,1	7	4	5	3	0,15	0,22	0,47 €
07160-904X16	acciaio inox A2	M4	16	0	2,1	7	4	6	3	0,15	0,22	0,47 €
07160-904X20	acciaio inox A2	M4	20	0	2,1	7	4	7	3	0,15	0,22	0,47 €
07160-904X25	acciaio inox A2	M4	25	0	2,1	7	4	7	3	0,15	0,22	0,51 €
07160-905X10	acciaio inox A2	M5	10	0	2,4	8,5	5	5	4	0,25	0,1	0,47 €
07160-905X12	acciaio inox A2	M5	12	0	2,4	8,5	5	6	4	0,25	0,1	0,47 €
07160-905X16	acciaio inox A2	M5	16	0	2,4	8,5	5	7	4	0,25	0,1	0,51 €
07160-905X20	acciaio inox A2	M5	20	0	2,4	8,5	5	7	4	0,25	0,1	0,51 €
07160-905X25	acciaio inox A2	M5	25	0	2,4	8,5	5	8	4	0,25	0,1	0,51 €
07160-905X30	acciaio inox A2	M5	30	4	8	8,5	5	8	4	0,25	0,1	0,51 €
07160-905X40	acciaio inox A2	M5	40	14	18	8,5	5	8	4	0,25	0,1	0,59 €
07160-906X10	acciaio inox A2	M6	10	0	3	10	6	5	5	0,45	0,25	0,51 €
07160-906X12	acciaio inox A2	M6	12	0	3	10	6	6	5	0,45	0,25	0,51 €
07160-906X16	acciaio inox A2	M6	16	0	3	10	6	7	5	0,45	0,25	0,51 €
07160-906X20	acciaio inox A2	M6	20	0	3	10	6	7	5	0,45	0,25	0,51 €
07160-906X25	acciaio inox A2	M6	25	0	3	10	6	8	5	0,45	0,25	0,59 €
07160-906X30	acciaio inox A2	M6	30	0	3	10	6	8	5	0,45	0,25	0,62 €
07160-906X35	acciaio inox A2	M6	35	6	11	10	6	8	5	0,45	0,25	0,62 €
07160-906X40	acciaio inox A2	M6	40	11	16	10	6	8	5	0,45	0,25	0,63 €
07160-906X45	acciaio inox A2	M6	45	16	21	10	6	8	5	0,45	0,25	0,68 €
07160-906X50	acciaio inox A2	M6	50	21	26	10	6	8	5	0,45	0,25	0,78 €
07160-908X16	acciaio inox A2	M8	16	0	3,75	13	8	7	6	0,8	0,4	0,77 €
07160-908X20	acciaio inox A2	M8	20	0	3,75	13	8	8	6	0,8	0,4	0,78 €
07160-908X25	acciaio inox A2	M8	25	0	3,75	13	8	8	6	0,8	0,4	0,81 €
07160-908X30	acciaio inox A2	M8	30	0	3,75	13	8	8	6	0,8	0,4	0,82 €
07160-908X35	acciaio inox A2	M8	35	0	3,75	13	8	10	6	0,8	0,4	0,85 €
07160-908X40	acciaio inox A2	M8	40	5,75	12	13	8	10	6	0,8	0,4	0,97 €
07160-908X45	acciaio inox A2	M8	45	10,75	17	13	8	10	6	0,8	0,4	1,00 €
07160-910X25	acciaio inox A2	M10	25	0	4,5	16	10	10	8	1,7	0,9	1,10 €
07160-910X30	acciaio inox A2	M10	30	0	4,5	16	10	10	8	1,7	0,9	1,10 €
07160-910X40	acciaio inox A2	M10	40	0	4,5	16	10	12	8	1,7	0,9	1,20 €
07160-910X50	acciaio inox A2	M10	50	10,5	18	16	10	12	8	1,7	0,9	1,20 €
07160-912X30	acciaio inox A2	M12	30	0	6	18	12	10	10	1,8	0,9	2,07 €
07160-912X40	acciaio inox A2	M12	40	0	6	18	12	12	10	1,8	0,9	2,43 €
07160-912X50	acciaio inox A2	M12	50	0	6	18	12	12	10	1,8	0,9	2,43 €
