        Morsetti snodati

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Maniglia a leva:
maniglia in resina termoplastica rinforzata con fibra di vetro, colore grigio nerastro.
Parti in acciaio:
classe di resistenza 5.8.
Altri componenti:
alluminio ad alta resistenza.Versione:Elementi in acciaio brunito.
Alluminio argentone anodizzato.Nota:I morsetti snodati vengono utilizzati per il fissaggio di pezzi cilindrici (barre, tubi ecc.) e possono essere regolati in continuo. La struttura volutamente semplice, insieme alla maniglia a leva regolabile, consente un serraggio rapido.Nota disegno:

1) Maniglia a leva

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06620 Morsetti snodati

218 kB

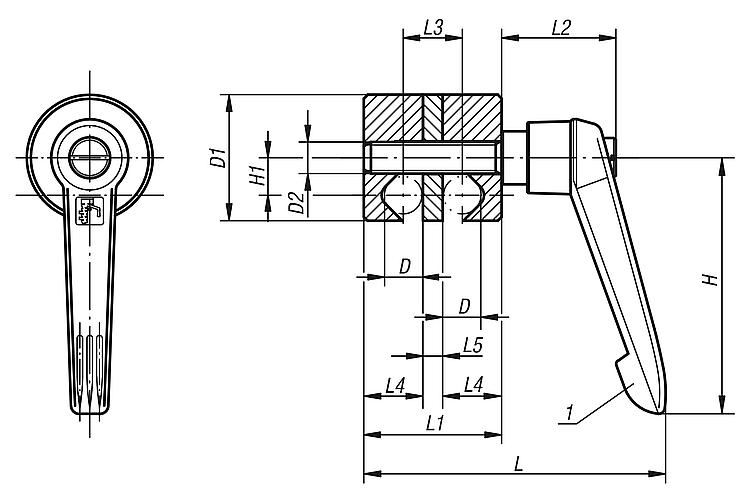

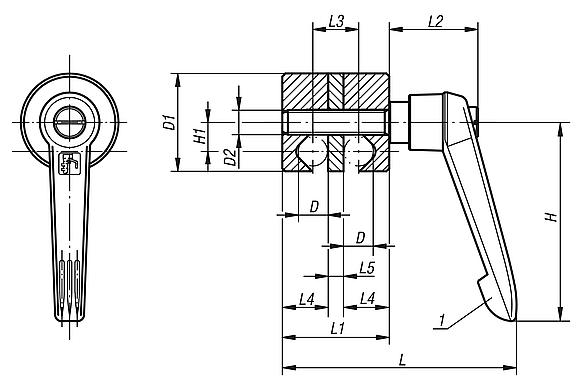

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	Prezzo
06620-01	8	28	M8	65	8,5	72	31	29	13	13	5	30,28 €
06620-02	10	32	M8	65	9,5	76	35	29	15	15	5	32,09 €
06620-03	12	36	M8	65	10,5	81	40	29	18	17	6	36,65 €
06620-04	16	45	M10	80	13,5	103	50	37,5	22	22	6	44,75 €
06620-05	20	74	M10	95	22	131	70	42,5	30	30	10	71,79 €
