        Ganci di riscontro per chiusure a leva con staffa di serraggio, fori di fissaggio nascosti

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Acciaio o acciaio inox 1.4301.

Versione:zincato, passivato a spessore e sigillato con rivestimento Top Coat.
Acciaio inox grezzo.Accessori:Chiusura a leva 05536.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 05536 Ganci di riscontro per chiusure a leva con staffa di serraggio, fori di fissaggio nascosti

121 kB

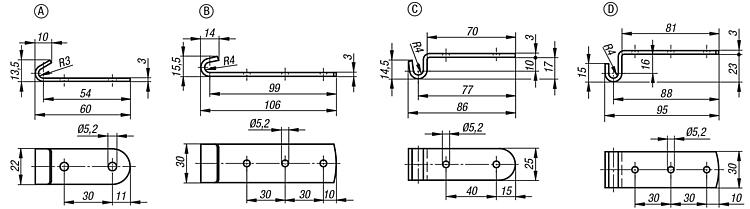

Disegni (sintesi completa)

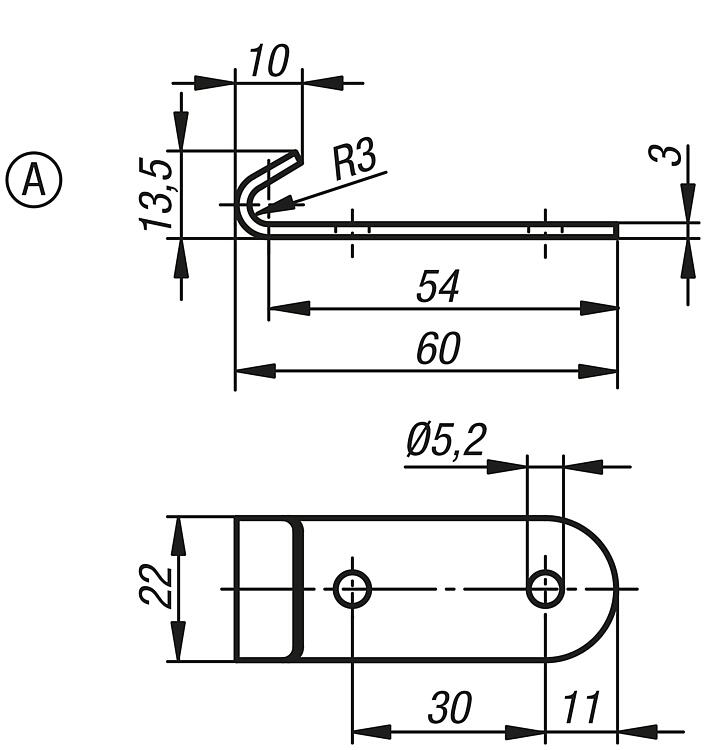

Gancio di riscontro forma A, per chiusure a leva con staffa di serraggio

Maggiori informazioni

Disegni

Gancio di riscontro forma A, per chiusure a leva con staffa di serraggio

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	CAD	Acc.	Prezzo	Ordinare
05536-91520601	acciaio	A			0,59 €
05536-91520602	acciaio inox	A			1,84 €

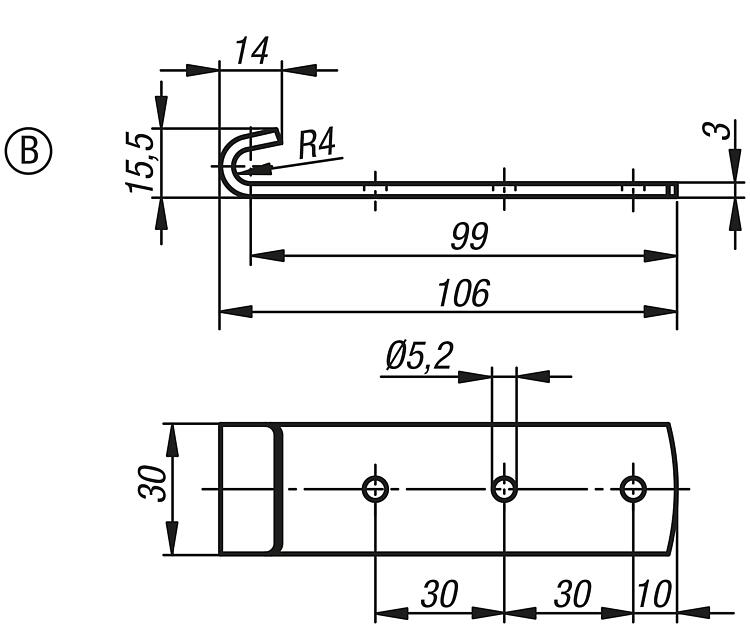

Gancio di riscontro forma B, per chiusure a leva con staffa di serraggio

Maggiori informazioni

Disegni

Gancio di riscontro forma B, per chiusure a leva con staffa di serraggio

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	CAD	Acc.	Prezzo	Ordinare
05536-92521061	acciaio	B			2,75 €
05536-92521062	acciaio inox	B			6,97 €

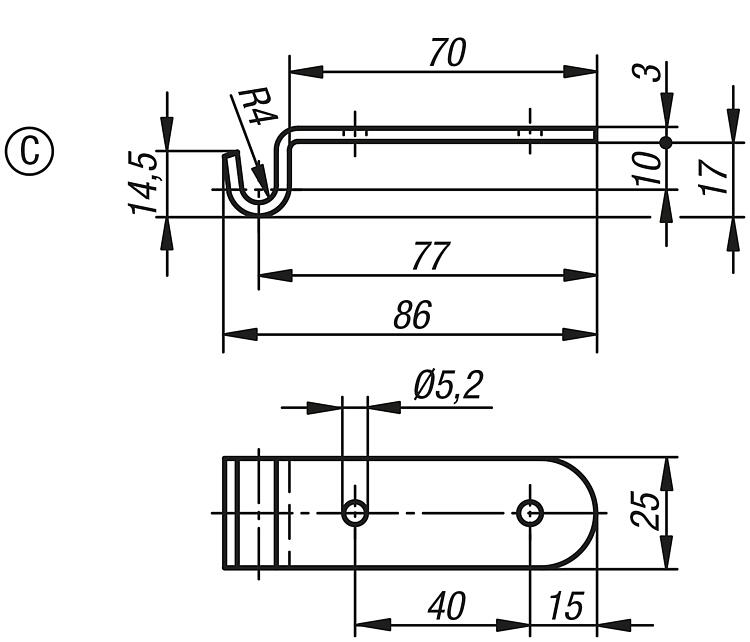

Gancio di riscontro forma C, per chiusure a leva con staffa di serraggio

Maggiori informazioni

Disegni

Gancio di riscontro forma C, per chiusure a leva con staffa di serraggio

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	CAD	Acc.	Prezzo	Ordinare
05536-93520861	acciaio	C			0,84 €
05536-93520862	acciaio inox	C			2,68 €

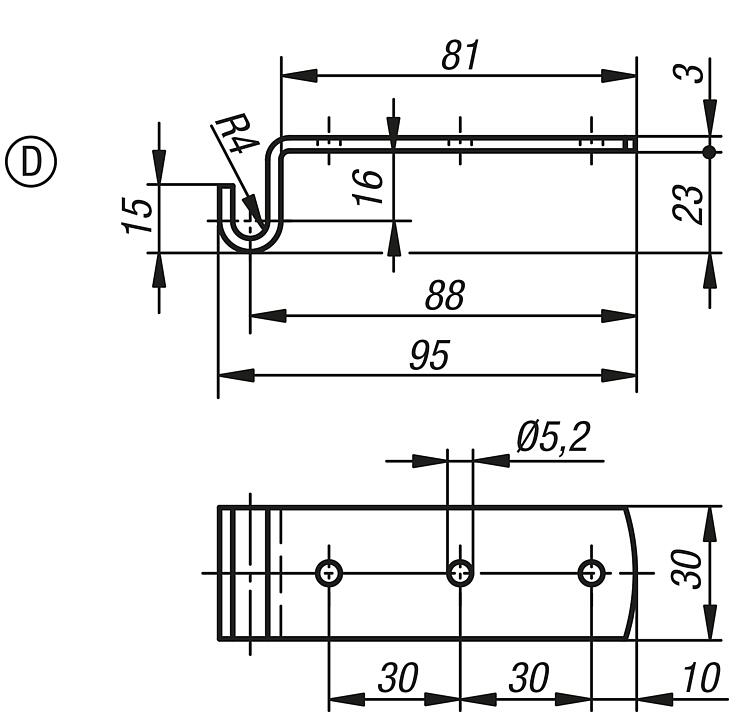

Gancio di riscontro forma D, per chiusure a leva con staffa di serraggio

Maggiori informazioni

Disegni

Gancio di riscontro forma D, per chiusure a leva con staffa di serraggio

Selezione/filtro articoli

N. ordine	Materiale corpo base	Forma	CAD	Acc.	Prezzo	Ordinare
05536-94520951	acciaio	D			1,43 €
05536-94520952	acciaio inox	D			3,69 €
