Staffa verticale

04370

Staffa verticale

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Staffe di bloccaggio Elementi di serraggio
      - Staffa girevole gancio di serraggio
        Staffa verticale

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio da bonifica, trattato termicamente.Versione:brunito.Accessori:Molle 07650 e viti a testa cilindrica 07160.Particolarità:

RoHS

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04370 Staffa verticale

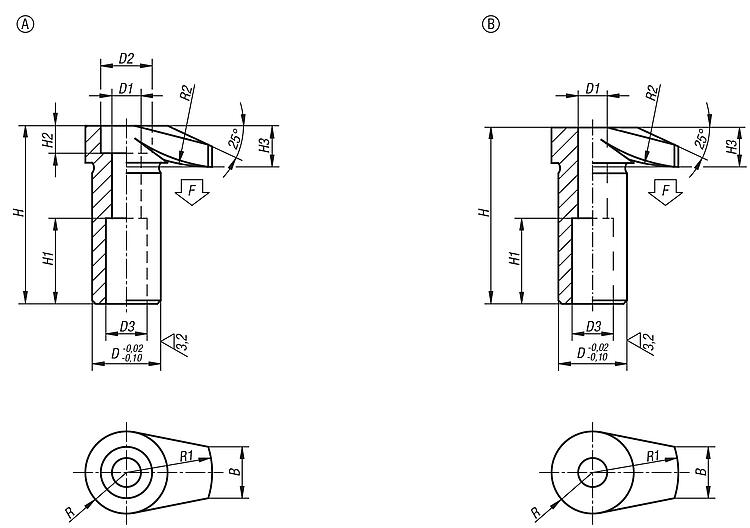

Disegni (sintesi completa)

Staffa verticale

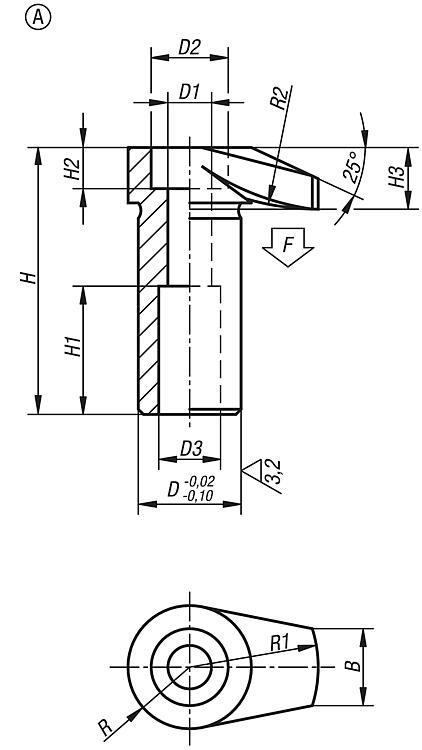

Gancio di serraggio forma A

Maggiori informazioni

Disegni

Gancio di serraggio forma A

Selezione/filtro articoli

N. ordine	Forma	D	D1	D2	D3	H	H1	H2	H3	B	R	R1	R2	F max. kN	CAD	Acc.	Prezzo	Ordinare
04370-06	A	16	6,5	11	10	42	20	6	10	11	9	20	30	4,8			23,55 €
04370-08	A	20	8,5	15	12	52	25	8	12	15	12	25	50	8,8			32,60 €
04370-10	A	25	10,5	18	14	66	32	10	16	17	14	32	60	13,9			50,23 €
04370-12	A	32	12,5	20	17	83	40	12	20	20	18	40	80	20,2			96,45 €

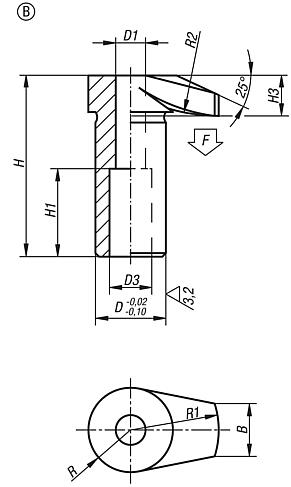

Gancio di serraggio forma B

Maggiori informazioni

Disegni

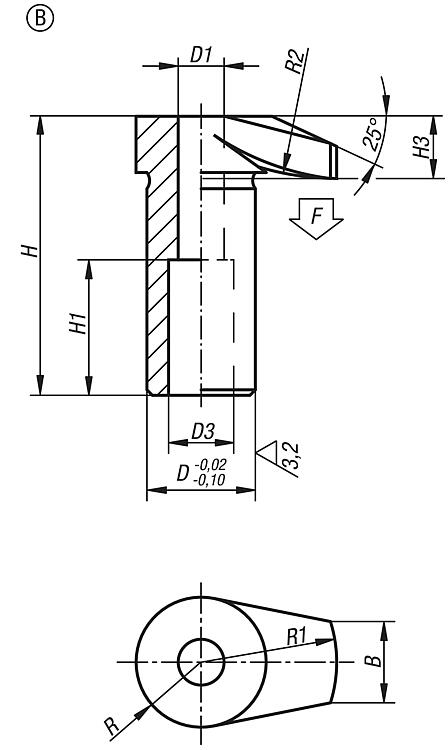

Gancio di serraggio forma B

Selezione/filtro articoli

N. ordine	Forma	D	D1	D3	H	H1	H3	B	R	R1	R2	F max. kN	CAD	Acc.	Prezzo	Ordinare
04370-106	B	16	6,5	10	41,5	20	9,5	11	9	20	30	4,8			23,55 €
04370-108	B	20	8,5	12	51,5	25	11,5	15	12	25	50	8,8			33,65 €
04370-110	B	25	10,5	14	65,5	32	15,5	17	14	32	60	13,9			50,23 €
04370-112	B	32	12,5	17	82,5	40	19,5	20	18	40	80	20,2			96,45 €
