        Staffe a gomito acciaio

Descrizione articolo/immagini prodotto

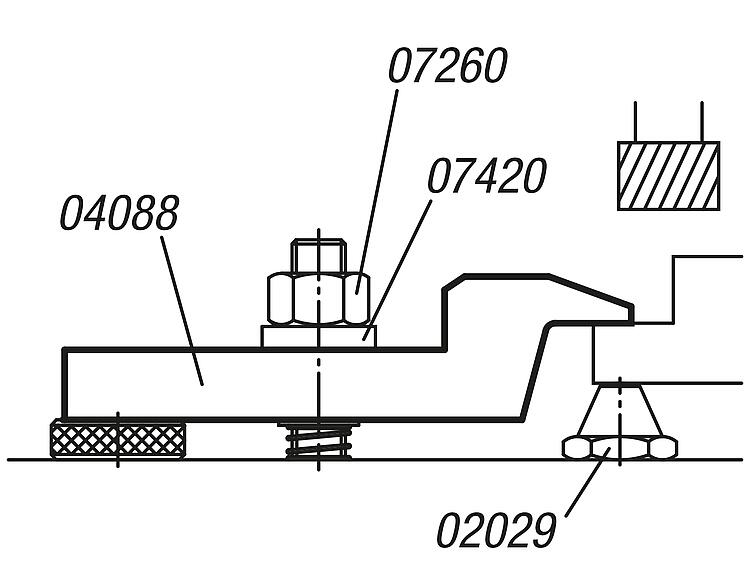

DescrizioneMateriale:Acciaio da bonifica.Versione:trattato termicamente e brunito.Nota:Il naso piatto permette di serrare e lavorare anche pezzi di dimensioni ridotte. Se si utilizza la rondella conica 07420 scegliere la forma G.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04088 Staffe a gomito acciaio

185 kB

Disegni

Selezione/filtro articoli

N. ordine	A	B	D	E	E1	H	L	L1	L2	L3	L4	Forza di bloccaggio kN	Prezzo
04088-06005	28	32	6,2	7,5	2,5	18,5	67	20	6	12,5	4	4,82	13,19 €
04088-06010	28	50	6,2	10,5	2,5	21,5	85	20	6	12,5	4	4,82	78,43 €
04088-08005	28	32	8,2	7,5	2,5	18,5	67	20	6	12,5	4	8,77	23,20 €
04088-08010	28	50	8,2	10,5	2,5	21,5	85	20	6	12,5	4	8,77	81,58 €
04088-10005	45	50	10,2	12	4	30	105	30	10	20	6	13,9	17,08 €
04088-10010	45	80	10,2	17	4	35	135	30	10	20	6	13,9	32,45 €
04088-12005	45	50	12,2	12	4	30	105	30	10	20	6	20,2	25,01 €
04088-12010	45	80	12,2	17	4	35	135	30	10	20	6	20,2	49,99 €
04088-16005	72	80	16,2	19	7	48	168	48	16	32	9,5	37,8	66,48 €
04088-16010	72	128	16,2	27	7	56	216	48	16	32	9,5	37,8	82,92 €
04088-20005	72	80	20,2	19	7	48	168	48	16	32	9,5	58,8	62,10 €
04088-20010	72	128	20,2	27	7	56	216	48	16	32	9,5	58,8	124,18 €
