        Pressore girevole mini con leva a camma

Descrizione articolo/immagini prodotto

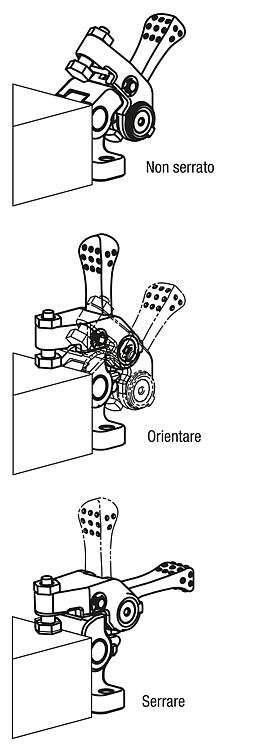

DescrizioneMateriale:Acciaio da bonifica.Versione:trattato termicamente e brunito.Nota:Le staffe girevoli vengono utilizzate principalmente laddove i punti di serraggio devono rimanere liberi per il posizionamento o la rimozione di pezzi.

* Forza manuale consentita per la maniglia.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04610 Pressore girevole mini con leva a camma

211 kB

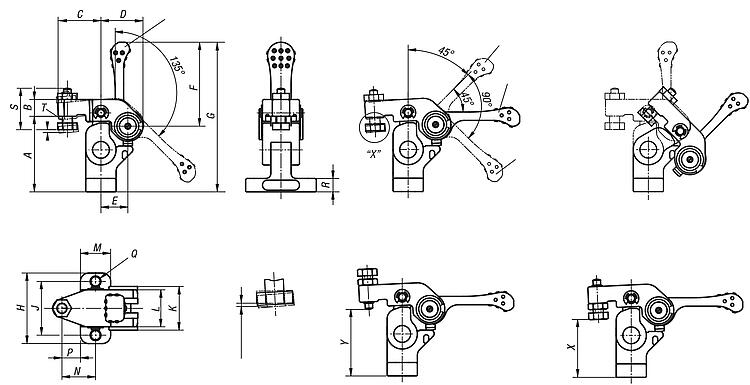

Disegni

Selezione/filtro articoli

N. ordine	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	X min.	X max.	Y min.	Y max.	F=Forza di serraggio N	Forza manuale FH N	CAD	Acc.	Prezzo	Ordinare
04610-100	45	10	25,5	25	16	50	89	42	1	32	26	22	18	20	1,5	11	5,5	8	24	M6	31,5	40,5	34,5	43,5	700	100*			196,19 €
04610-150	55	12	32	31	20	63	109	52	1,2	40	32	28	22	25	1,8	14	6,6	10	30,5	M8	36,4	48,6	41,4	53,6	1100	150*			235,28 €
