04400Bullone di fissaggio (Heavy) |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Perni in acciaio da bonifica.
Pomello zigrinato in acciaio da bonifica.Versione:Perni trattati termicamente e rettificati.
Pomello zigrinato trattato termicamente e brunito.Nota:La lunghezza dei bulloni di fissaggio deve essere adattata dal cliente al pezzo da lavorare.
La misura C definisce la lunghezza del bullone di fissaggio allo stato grezzo.
In base allo spessore del pezzo da lavorare, la misura C deve essere regolata autonomamente dal cliente.
Successivamente, si deve tagliare la filettatura misura J sul bullone di fissaggio.

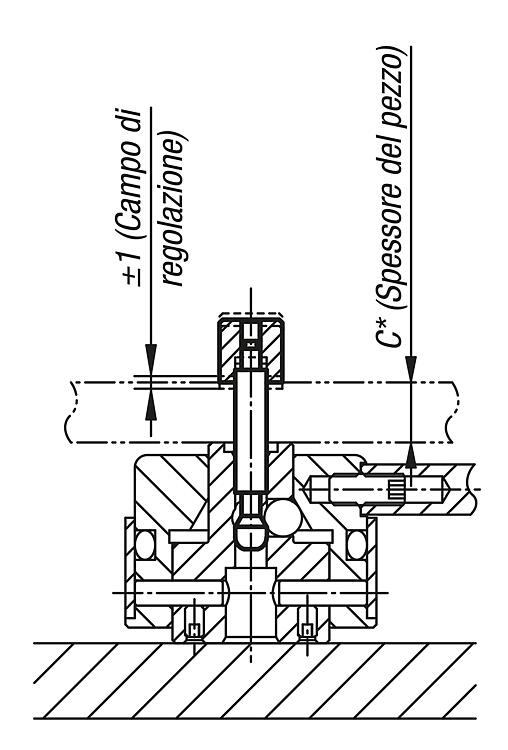

Per determinare la lunghezza del bullone di fissaggio, è necessario consultare il disegno di montaggio.
Dopo aver lavorato il bullone di fissaggio alla lunghezza totale corretta, il pomello zigrinato viene fissato e controbloccato sul bullone di fissaggio con i due perni filettati.
Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
N. ordine
| A | B | C | D
| E | F | G | H | J | K | T | Compatibile con | CAD | Acc. | Prezzo | Ordinare |
|---|
| 04400-412100 | 12 | 12 | 100 | 18 | 23 | 38 | 6,5 | M8 | M8x8 | 21,5 | 7 | 04400-506501 |  | | 56,64 € | | | 04400-416100 | 12 | 16 | 100 | 24 | 23 | 38 | 6,5 | M8 | M8x8 | 21,5 | 7 | 04400-506501 | | | 67,13 € | | | 04400-516120 | 16 | 16 | 120 | 24 | 29 | 48 | 9,5 | M10 | M10x10 | 28 | 9 | 04400-638001 | | | 59,75 € | | | 04400-520120 | 16 | 20 | 120 | 30 | 29 | 48 | 9,5 | M10 | M10x10 | 28 | 9 | 04400-638001 | | | 71,43 € | |
