        Staffa di fissaggio laterale

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Corpo base, braccio in acciaio da bonifica.
Staffa di serraggio in acciaio per utensili.Versione:Corpo base brunito.
Braccio e staffa di serraggio trattati termicamente e bruniti.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04578 Staffa di fissaggio laterale

289 kB

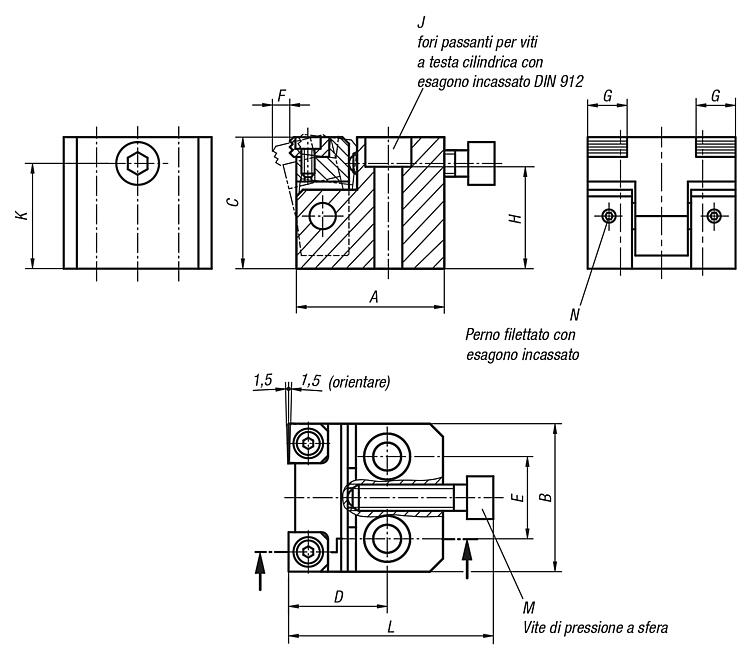

Disegni

Selezione/filtro articoli

N. ordine	A	B	C	D	E	F	G	H	J	K	L	M	N	F=Forza di serraggio N	Coppia di serraggio Nm	Prezzo
04578-080400	45	45	40	30	25	5,3	12	31	M8	32	62,5	M8x35	M4x4	15000	25	329,38 €
04578-100500	55	55	50	40	30	7,1	16	39	M10	40	74	M10x40	M4x4	27000	50	372,60 €
04578-120600	65	65	60	45	35	8	20	47	M12	48	91	M12x50	M5x5	38000	90	446,20 €
