        Staffa di fissaggio laterale

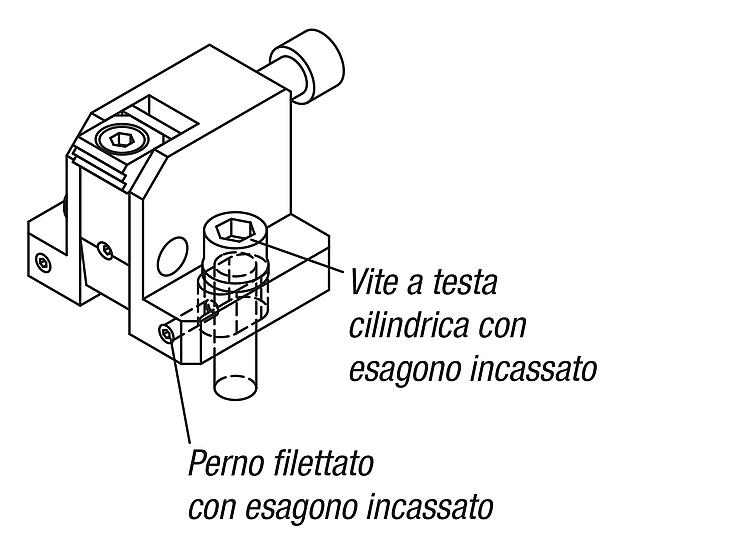

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Alloggiamento, braccio in acciaio da bonifica.
Staffa di serraggio in acciaio per utensili.Versione:Alloggiamento brunito.
Braccio e staffa di serraggio trattati termicamente e bruniti.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04575 Staffa di fissaggio laterale

265 kB

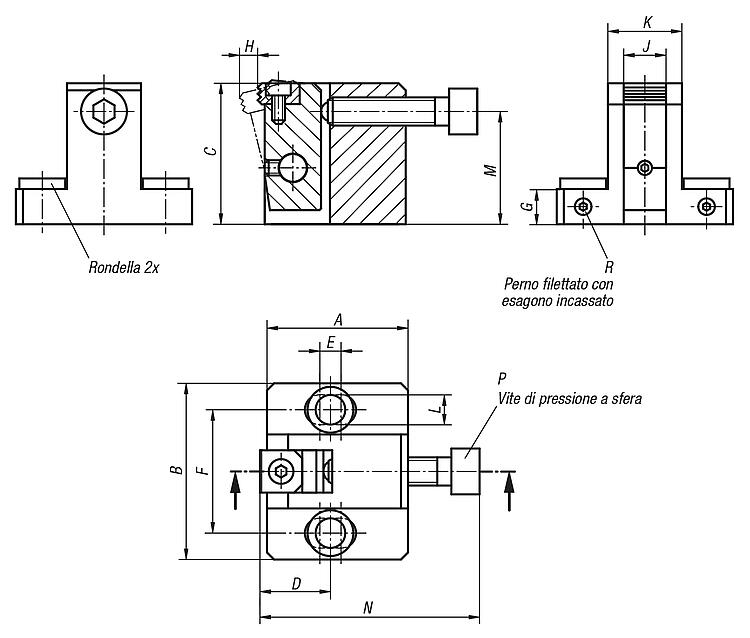

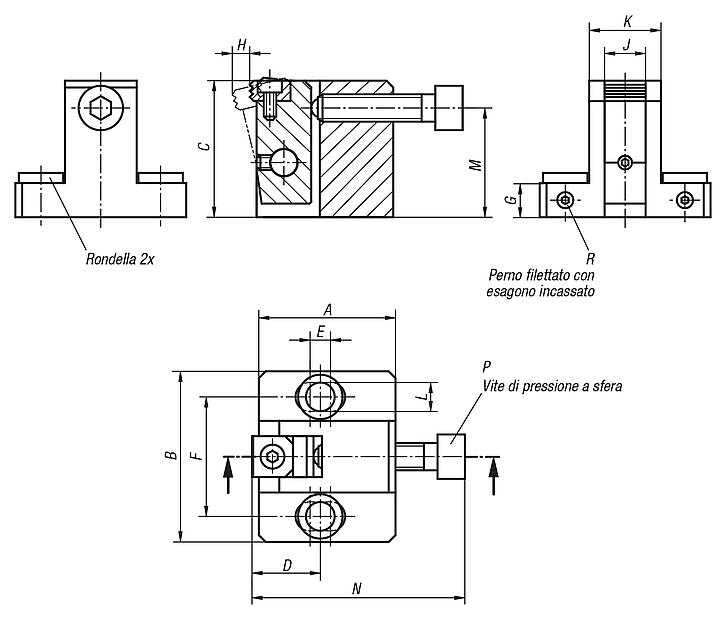

Disegni

Selezione/filtro articoli

N. ordine	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	F=Forza di serraggio N	Coppia di serraggio Nm	Prezzo
04575-080400	40	50	40	20	6	35	10	5,3	12	21	8,5	32	62,5	M8 x 35	M4x10	15000	25	237,82 €
04575-100500	50	65	50	25	8	45	12	7,1	16	27	11	40	74	M10 x 40	M4x12	27000	50	267,55 €
04575-120600	60	70	60	30	10	50	15	8	20	31	13	48	91	M12 x 50	M5x15	38000	90	372,60 €
04575-160800	80	90	80	40	15	65	20	10,2	25	39	17	64	115	M16 x 60	M6x20	46000	130	446,20 €
