        Morsetti a V superfici di contatto lisce o zigrinate

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Doppio cuneo e segmenti di bloccaggio in acciaio da bonifica.Versione:Doppio cuneo e segmenti di bloccaggio, temprato colore nero.Nota:Grazie al principio di funzionamento che li contraddistingue, i morsetti a V sono adatti per serraggi multipli. Le superfici del cuneo consentono di raggiungere forze di serraggio notevoli.
I morsetti a V possono essere utilizzati per il serraggio sia in un foro filettato, sia in una cava a T. Se si avvita la vite di serraggio, i due segmenti di bloccaggio entrano in movimento e spingono i pezzi da lavorare contro le ganasce rigide del dispositivo di lavorazione.
Il foro oblungo integrato nel doppio cuneo consente di spostare i morsetti a V e di compensare le tolleranze.

Percorso di spostamento:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm

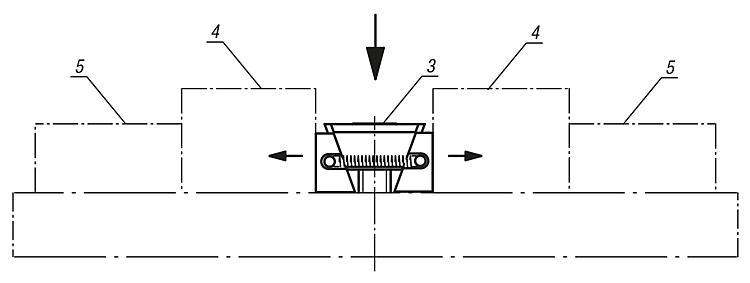

M16 = ±1,5 mmNota disegno:

D) Vite a testa cilindrica DIN 6912

1) Superfici di contatto lucide
2) Superfici di contatto zigrinate
3) Morsetto a V
4) Pezzo da lavorare
5) Battuta fissa

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04524 Morsetti a V superfici di contatto lisce o zigrinate

192 kB

Disegni

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	A min.	A max.	B	C	D	E	Forza di bloccaggio max. kN	Coppia di serraggio max. Nm	Prezzo
04524-1108	liscio	stretto	30,5	33,5	24	15	M8X25	2	15	25	106,03 €
04524-1110	liscio	stretto	32	37	28	19	M10X25	3,5	20	49	140,21 €
04524-1112	liscio	stretto	44	49,5	30	22	M12X40	3,5	30	85	155,60 €
04524-1116	liscio	stretto	55	62	40	29	M16X60	4	50	210	220,59 €
04524-2108	zigrinato	stretto	30,5	33,5	24	15	M8X25	2	15	25	113,41 €
04524-2110	zigrinato	stretto	32	37	28	19	M10X25	3,5	20	49	150,08 €
04524-2112	zigrinato	stretto	44	49,5	30	22	M12X40	3,5	30	85	162,28 €
04524-2116	zigrinato	stretto	55	62	40	29	M16X60	4	50	210	233,82 €
04524-1208	liscio	largo	30,5	33,5	30	15	M8X25	2	15	25	131,66 €
04524-1210	liscio	largo	32	37	38	19	M10X25	3,5	20	49	164,17 €
04524-1212	liscio	largo	44	49,5	48	22	M12X40	3,5	30	85	191,51 €
04524-1216	liscio	largo	55	62	48	29	M16X60	4	50	210	246,15 €
04524-2208	zigrinato	largo	30,5	33,5	30	15	M8X25	2	15	25	141,34 €
04524-2210	zigrinato	largo	32	37	38	19	M10X25	3,5	20	49	172,73 €
04524-2212	zigrinato	largo	44	49,5	48	22	M12X40	3,5	30	85	202,40 €
04524-2216	zigrinato	largo	55	62	48	29	M16X60	4	50	210	260,42 €
