Staffa di fissaggio laterale

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Staffe di bloccaggio Elementi di serraggio
      - Ganasce per morsa morsetti a V dadi tenditori e viti di serraggio
        Staffa di fissaggio laterale

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Acciaio.Versione:cementato e brunito.Nota:La staffa di fissaggio laterale è un'unità di staffaggio rapido che permette, mediante le ganasce orientabili e l'eccentrico elicoidale, di serrare i pezzi da lavorare contemporaneamente contro le battute fisse e su un appoggio. Grazie alla sua forma piatta, consente la lavorazione di pezzi senza dover applicare il tenditore. Allentando la presa, la ganascia di serraggio si ritira grazie alla forza elastica.
Con l'appoggio regolabile 02395 , le staffe di fissaggio laterali si possono collocare nella posizione desiderata anche trasversalmente rispetto alla cava a T.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 04520 Staffa di fissaggio laterale

192 kB

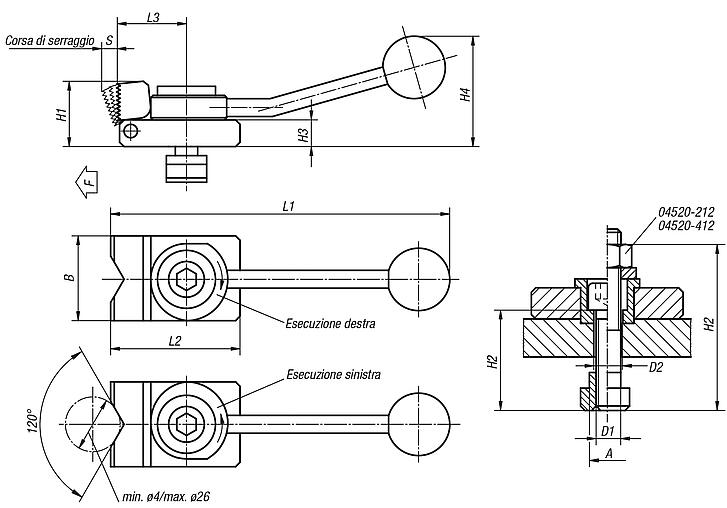

Disegni (sintesi completa)

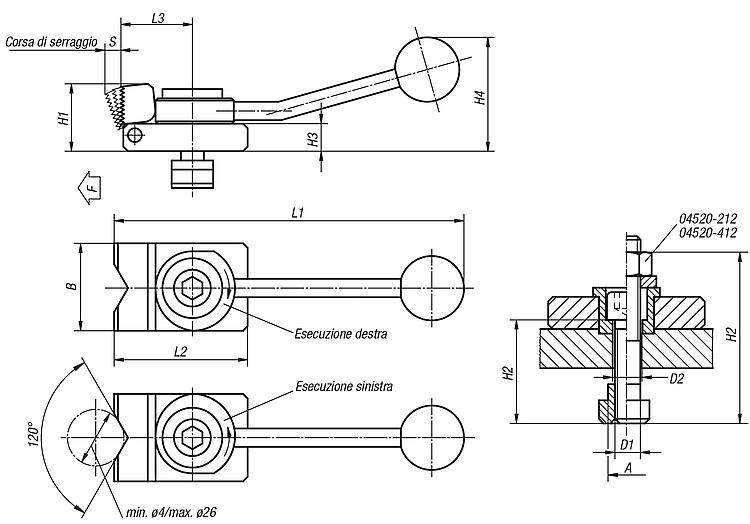

Staffa di fissaggio laterale ganascia per morsa piana

Maggiori informazioni

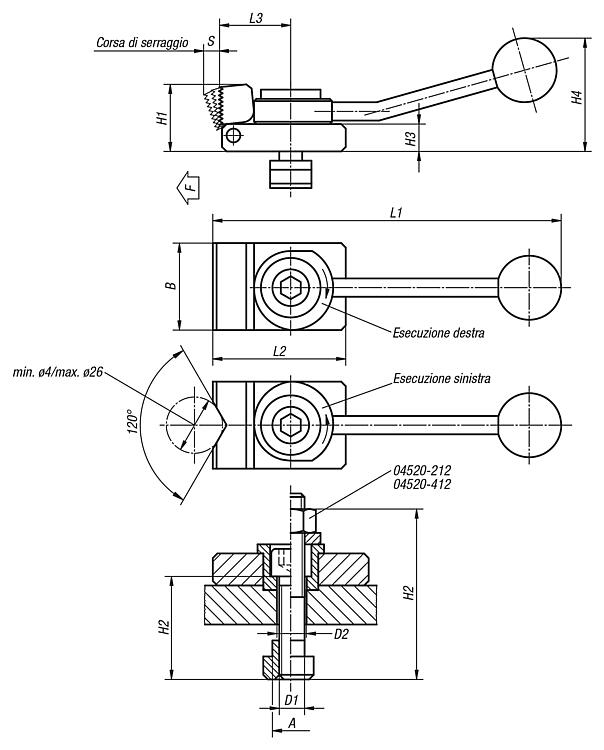

Disegni

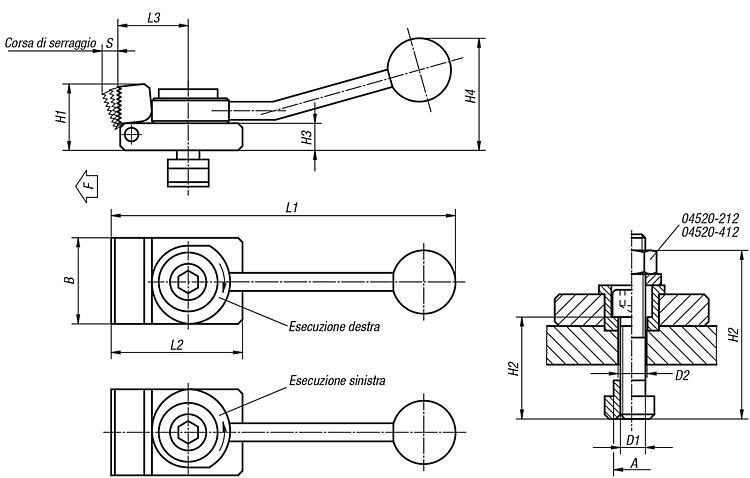

Staffa di fissaggio laterale ganascia per morsa piana

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	Dimensioni della cava A	D1	D2	L1	L2	L3	B	H1	H2	H3	H4	S	F max. kN	Prezzo
04520-110X1	a sinistra	ganascia piana	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	158,76 €
04520-310X1	a destra	ganascia piana	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	158,76 €
04520-112X1	a sinistra	ganascia piana	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	158,76 €
04520-312X1	a destra	ganascia piana	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,24 €
04520-212X1	a sinistra	ganascia piana	12	M12	12,5	190	72	40	48	38	60	16	62	4	7	190,12 €
04520-412X1	a destra	ganascia piana	12	M12	12,5	190	72	40	48	38	60	16	62	4	7	190,12 €
04520-314X1	a destra	ganascia piana	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,53 €
04520-114X1	a sinistra	ganascia piana	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,53 €
04520-214X1	a sinistra	ganascia piana	14	M12	12,5	190	72	40	48	38	40	16	62	4	7	185,54 €
04520-414X1	a destra	ganascia piana	14	M12	12,5	190	72	40	48	38	40	16	62	4	7	185,54 €
04520-218X1	a sinistra	ganascia piana	18	M12	12,5	190	72	40	48	38	40	16	62	4	7	187,20 €
04520-418X1	a destra	ganascia piana	18	M12	12,5	190	72	40	48	38	40	16	62	4	7	187,20 €

Staffa di fissaggio laterale ganascia per morsa a V

Maggiori informazioni

Disegni

Staffa di fissaggio laterale ganascia per morsa a V

Selezione/filtro articoli

N. ordine	Versione 1	Versione 2	Dimensioni della cava A	D1	D2	L1	L2	L3	B	H1	H2	H3	H4	S	F max. kN	Prezzo
04520-110X2	a sinistra	ganascia a v	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	158,76 €
04520-310X2	a destra	ganascia a v	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	158,76 €
04520-112X2	a sinistra	ganascia a v	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,24 €
04520-312X2	a destra	ganascia a v	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,24 €
04520-212X2	a sinistra	ganascia a v	12	M12	12,5	190	72	40	48	38	60	16	62	4	7	190,12 €
04520-412X2	a destra	ganascia a v	12	M12	12,5	190	72	40	48	38	60	16	62	4	7	190,12 €
04520-314X2	a destra	ganascia a v	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,53 €
04520-114X2	a sinistra	ganascia a v	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5	159,53 €
04520-214X2	a sinistra	ganascia a v	14	M12	12,5	190	72	40	48	38	40	16	62	4	7	185,54 €
04520-414X2	a destra	ganascia a v	14	M12	12,5	190	72	40	48	38	40	16	62	4	7	185,54 €
04520-218X2	a sinistra	ganascia a v	18	M12	12,5	190	72	40	48	38	40	16	62	4	7	187,20 €
04520-418X2	a destra	ganascia a v	18	M12	12,5	190	72	40	48	38	40	16	62	4	7	187,20 €
