Morse con effetto discendente in acciaio, per scanalature a T
 04460

Morse con effetto discendente in acciaio, per scanalature a T

 Indietro

Descrizione articolo/immagini prodotto

 Richiamare/filtrare tutti gli articoli
DescrizioneMateriale:Acciaio.Versione:cementato e brunito.Nota:Serrando la vite di pressione a sfera, la griffa si muove in avanti. In questo modo il pezzo da lavorare viene serrato contemporaneamente con effetto discendente contro la battuta fissa e la superficie di appoggio. La superficie di appoggio del pezzo da lavorare può essere posizionata direttamente sulla tavola della macchina. Nota disegno:
Forma A: con ganascia piatta
Forma B: con ganascia a prismi
DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
Scheda tecnica 04460 Morse con effetto discendente in acciaio, per scanalature a T 146 kB

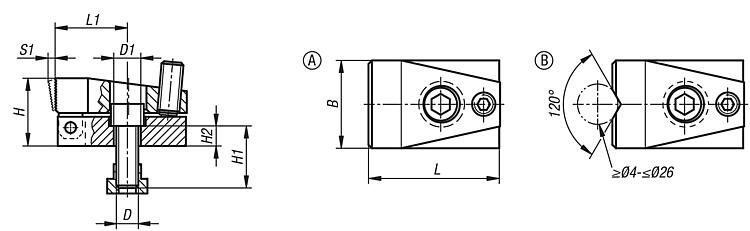

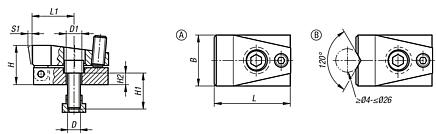

Disegni (sintesi completa)

Morse con effetto discendente in acciaio, per scanalature a T

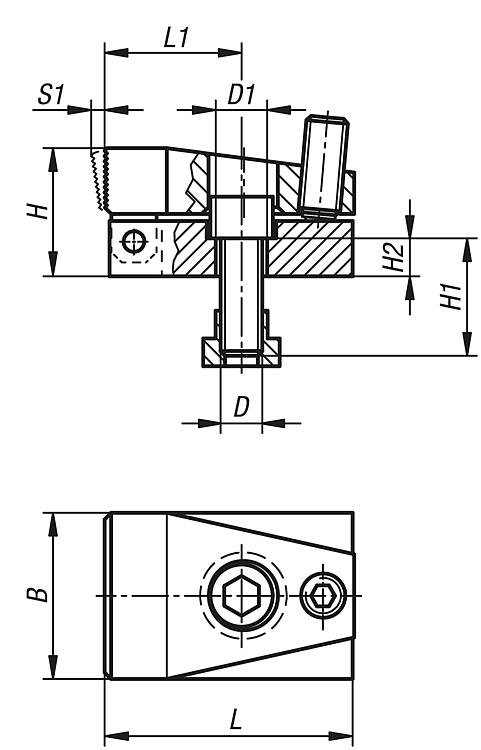

Morse con effetto discendente in acciaio, per scanalature a T, forma A, con ganascia piana

 Maggiori informazioni

Disegni

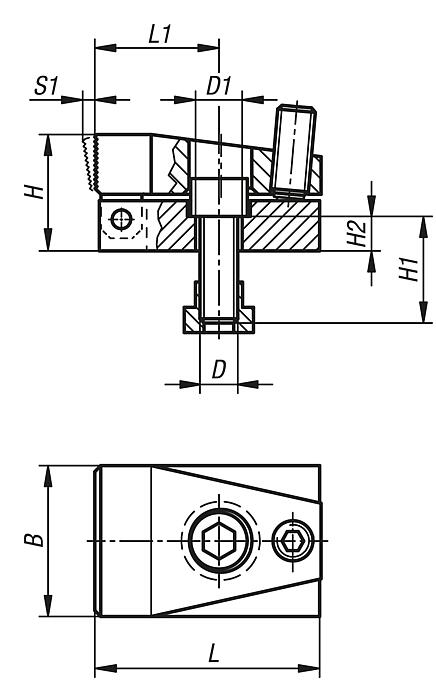

Morse con effetto discendente in acciaio, per scanalature a T, forma A, con ganascia piana

Selezione/filtro articoli
N. ordineFormaLarghezza
cava		BD

D1HH1H2LL1S1
(corsa)		Forza di
bloccaggio
N		Coppia di
serraggio
max. Nm		CADAcc.PrezzoOrdinare
04460-110A1032M88,4242085228370003 150,44 €
04460-114A1448M1212,537301172404150009 176,61 €
04460-118A1868M1616,5473513864172150020 211,50 €

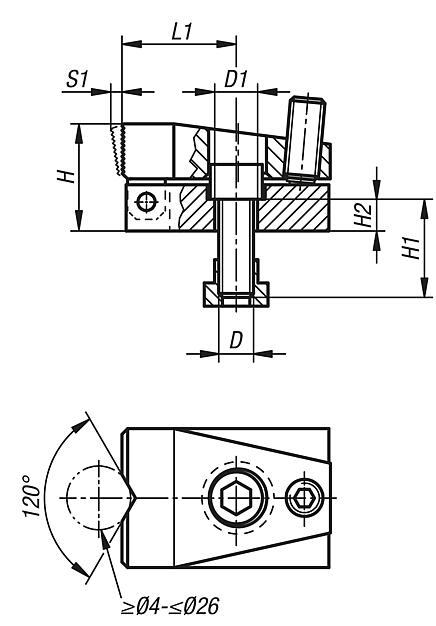

Morse con effetto discendente in acciaio, per scanalature a T, forma B, con ganascia a prisma

 Maggiori informazioni

Disegni

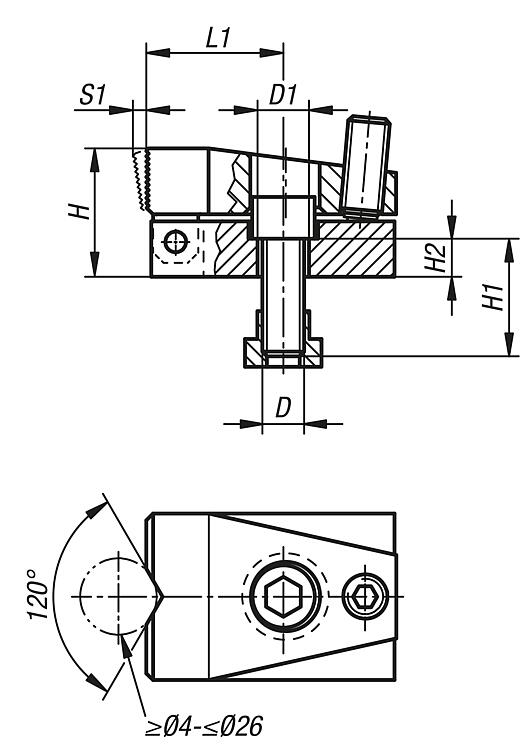

Morse con effetto discendente in acciaio, per scanalature a T, forma B, con ganascia a prisma

Selezione/filtro articoli
N. ordineFormaLarghezza
cava		BD

D1HH1H2LL1S1
(corsa)		Forza di
bloccaggio
N		Coppia di
serraggio
max. Nm		CADAcc.PrezzoOrdinare
04460-210B1032M88,4242085228370003 150,44 €
04460-214B1448M1212,537301172404150009 176,61 €
04460-218B1868M1616,5473513864172150020 211,50 €
