Set di fissaggio per cava a T per supporto del pezzo da lavorare

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Supporti oscillanti Piedi Blocchi di interposizione Elementi di sostegno
      - Elementi di sostegno
        Set di fissaggio per cava a T per supporto del pezzo da lavorare

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Nota:Il set di fissaggio per cave a T serve per l'adattamento a tavole con cave a T.

Le sfere di bloccaggio possono essere sostituite tra le due dimensioni del sistema.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02404 Set di fissaggio per cava a T per supporto del pezzo da lavorare

289 kB

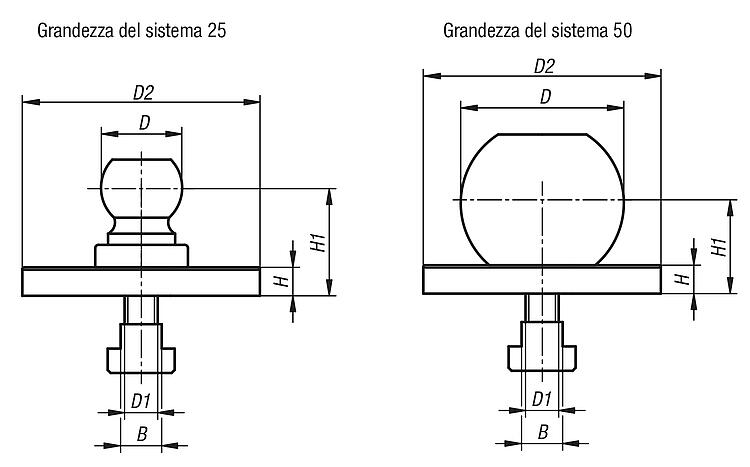

Disegni

Selezione/filtro articoli

N. ordine	Dimensioni	B	D	D1	D2	H	H1	Prezzo
02404-2514	25	14	25,4	M10	78	10	35	213,12 €
02404-2518	25	18	25,4	M10	78	10	35	213,12 €
02404-2522	25	22	25,4	M10	78	10	35	213,12 €
02404-2528	25	28	25,4	M10	78	10	35	213,12 €
02404-5014	50	14	50	M10	78	10	30	231,48 €
02404-5018	50	18	50	M10	78	10	30	231,48 €
02404-5022	50	22	50	M10	78	10	30	231,48 €
02404-5028	50	28	50	M10	78	10	30	231,48 €
